LabVIEW™-VIs
Das TwinCAT 3 Interface for LabVIEW™ bietet Bedienelemente und VIs für die Nutzung in LabVIEW™.

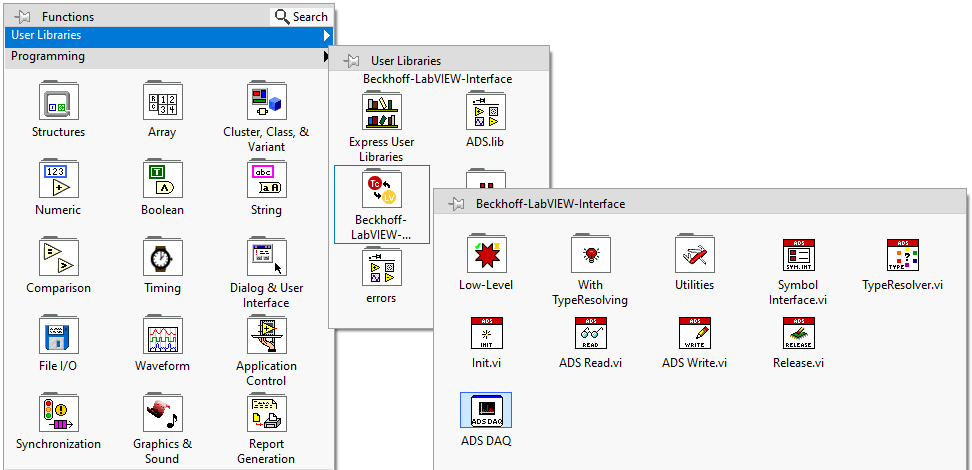

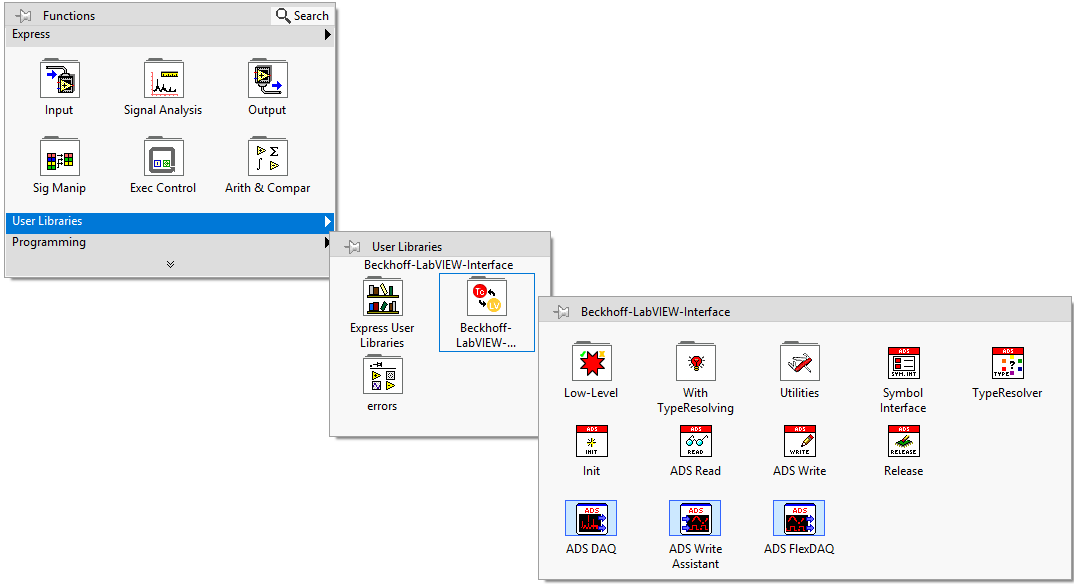

Die VIs befinden sich im Blockdiagramm in der functions palette: Functions > User Libraries > Beckhoff-LabVIEW-Interface.
Der Hauptordner beinhaltet die Grund-VIs, die zum Aufbauen eines Programms zum Lesen über ADS, zum Schreiben über ADS, zum TypeResolving und zum Freigeben des ADS-Clients genutzt werden können. Zusätzlich beinhaltet der Hauptordner noch die Unterordner: Low-Level, With TypeResolving und Utilities.
Low-Level

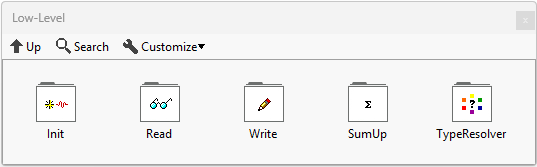

Der Low-Level-Unterordner enthält Low-Level-VIs. Die Low-Level-VIs funktionieren nach dem gleichen Prinzip wie die Grund-VI. Die Low-Level-VIs bringen etwas mehr Programmierungsaufwand mit sich, sind jedoch, im Vergleich zu den Grund-VIs, performanter (im Sinne des Datendurchsatzes) und bieten mehr Freiheit in der Realisierung komplexer Programme. Daten kontinuierlich lesen ist ein Beispiel, welches die Low-Level-VIs für schnelles Lesen über ADS nutzt. Daten kontinuierlich Schreiben ist ein ähnliches Beispiel. Nicht nur das Lesen und Schreiben können in dieser Art und Weise beschleunigt werden, sondern auch das TypeResolving, siehe bspw. Continous Read.
Die Tabelle beschreibt die Unterordner und deren Inhalt und Funktion:
Unterordner | VIs | Funktion |
|---|---|---|
Base Init | Initialisiert den ADS-Client. | |
Get List of ReadWrite Symbols | Erstellt eine Liste von ADS-Lese- und Schreibe-Symbolen. | |
Get List of Registered Targets | Erstellt eine Liste von eingetragenen ADS-Zielsystemen. | |
Init Reader | Initialisiert den ADS-Reader. | |
Send Reader-Request | Sendet eine Anfrage an den ADS-Server. | |
Register Notification | Meldet die Notification am ADS-Server an. | |
TryReadData | Überprüft die Antwort vom Server und liest den Datenstrom. | |
Release Reader | Gibt den Reader aus dem Speicher frei. | |
Init Writer | Initialisiert den ADS-Writer. | |
Send Writer-Request | Sendet eine Anfrage an den ADS-Server. | |
CheckWriteStatus | Überprüft für die Antwort vom ADS-Server, ob das Datenpaket empfangen wurde. | |
Release Writer | Gibt den Writer aus dem Speicher frei. | |
Init Type | Initialisiert den TypeResolver. | |
Resolve From TC Type | Konvertiert den TC3-Datentyp in einen LabVIEW™-Datentyp Variant. | |
Resolve To TC Type | Konvertiert den LabVIEW™-Datentyp Variant in TC3-Datentyp. | |
Release Type | Gibt den TypeResolver aus dem Speicher frei. |
With TypeResolving

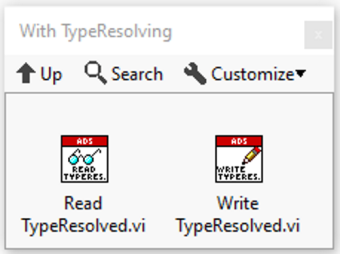

Der With TypeResolving-Unterordner enthält zwei VIs für das Lesen und Schreiben über ADS mit integriertem TypeResolver Block.
Utilities

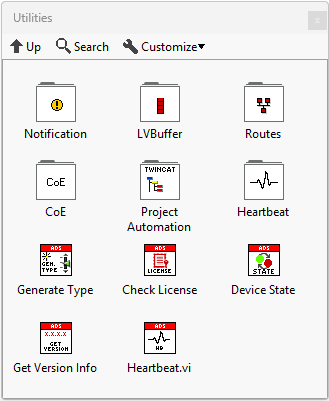

Der Utilities-Unterordner enthält zusätzliche VIs für folgende Zwecke:
Unterordner | VIs | Funktion |
|---|---|---|
ADS To LabVIEW Timestamp | Konvertiert ADS-Zeitstempel in LabVIEW™-Zeitstempel. | |
Notification Data To Variant Array | Baut ein Array von LabVIEW™Variant aus dem Notification Datenstrom. | |
Stop Notification | Stoppt die ADS-Notifications. | |
Start Notification | Startet die ADS-Notifications. | |
Unregister Notification | Meldet die Notification am Server ab. | |
| Check License | Überprüft den Lizenzzustand auf einem vorgegebenen Zielsystem. |
Set Device State, | Liest oder ändert den Zustand eines ADS-Device. | |
Get Version Info | Gibt Informationen bezüglich der Produktversion. |
Bedienelemente
Die Bedienelementen befinden sich im Frontpanel in der controls palette unter: User Controls > Beckhoff-LabVIEW-Interface.
Der Unterordner „Notification“ enthält Bedienelemente, die beim Initialisieren des LabVIEW™-Ereignis für ADS-Notifications benötigt werden.
Des Weiteren beinhaltet der Unterordner „TypeGenerator“ TypeGenerator-Klassen-Objekte, um TwinCAT-Typen in LabVIEW™-Typen zu konvertieren (siehe dazu Grundlegende Beispiele).
Folgende Tabelle beschreibt die Funktion der Bedienelemente:
Unterordner | Controls | Funktion |
|---|---|---|
Notification | Single User-Event Data | Bedienelement für das Initialisieren eines LabVIEW™-Events für Single ADS-Notifications. |
Buffered User-Event Data | Bedienelement für das Initialisieren eines LabVIEW™-Events für Buffered ADS-Notifications. | |
TypeGenerator | CBase | Klassen-Objekt; Basis Klasse des TypeGenerator |
| CBool | Klassen-Objekt; Boolesche Klasse des TypeGenerator. |
| CNumeric | Klassen-Objekt; Numerische Klasse des TypeGenerator. |
| CString | Klassen-Objekt; LabVIEW™ Zeichenkette Klasse des TypeGenerator. |
| CArray | Klassen-Objekt; Array Klasse des TypeGenerator. |
| CTimestamp | Klassen-Objekt; LabVIEW™ Zeitstempel Klasse des TypeGenerator. |
| CCluster | Klassen-Objekt; LabVIEW™ Cluster Klasse des TypeGenerator. |
