Daten kontinuierlich Schreiben

Beim kontinuierlichen Schreiben sendet LabVIEW™ Schreib-Anfragen an TwinCAT. Das Senden von Anfragen erfolgt mit einem Polling-Zyklus.

Schreiben mit Polling-Zyklus

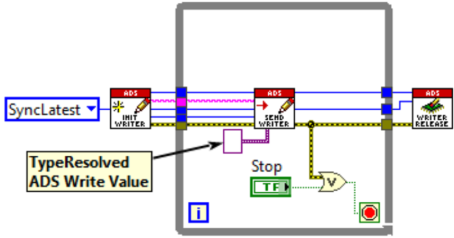

Das Schreiben mit dem ADS-Synchron-Block nutzt sogenanntes kontinuierliches Polling. Hier werden die Low-Level Writer Blocks genutzt. Der ADS-Writer wird nur einmal initialisiert und sendet mit jedem Zyklus (Schleifendurchlauf) ein neues TypeResolved-Datenpaket an den ADS-Server. Mit jedem Zyklus wird eine neue Anfrage an den Server geschickt und auf eine Quittierung gewartet. Nach Erreichen der Bedingung zum Verlassen der Schleife wird der ADS-Writer freigegeben. Das Bild unten zeigt die vollständige Vorgehensweise in LabVIEW™.

Diese Art des Schreibens von LabVIEW™ nach TwinCAT kann z. B. genutzt werden, um in kurzen Zykluszeiten Werte direkt auf eine Ausgangsklemme zu schreiben.

Daten kontinuierlich Schreiben 1:

Beispiel in LabVIEW™: Grundlegende Beispiele
