Utilities

Unter Utilities liegen zusätzliche VIs.

Check License

Der Block Check License überprüft das Zielsystem auf eine gültige TF3710 TwinCAT 3 Interface for LabVIEW™-Lizenz.

Eingang/Ausgang	Bedeutung
[0] Handle	Das Handle auf den Client
[5] Target/Symbol	ADS-Target als Zeichenkette bestehend auf AMSNetId oder ADS-Symbol als Zeichenkette bestehend auf AMSNetId und Symbol-Name
[4] Handle	Das Handle auf den Client
[6] Target/Symbol	ADS-Target als Zeichenkette bestehend auf AMSNetId oder ADS-Symbol als Zeichenkette bestehend auf AMSNetId und Symbol-Name
[8] LicenseInfo	LabVIEW™-Cluster bestehend aus drei Elementen: Boolesche Flag (TRUE wenn Lizenz gültig ist, sonst FALSE) AMSNetId des Zielsystems Zeichenkette mit Nachricht über den Lizenz-Zustand, z. B. „license is valid“ oder „trial license denied“

Get Device State

Der Block Device State ist ein polymorphes VI und kann als Get Device State und Set Device State betrieben werden.

Die Betriebsart Get Device State liest den aktuellen Zustand des Zielsystems und der PLC.

Die folgende Tabelle beschreibt den ADS Port und dessen Bedeutung:

ADS Port	ADS State	Zustand
TC3 PLC Port > 851	ADS_STATE_RUN	PLC läuft.
	ADS_STATE_STOP	PLC ist gestoppt.
	ADS_STATE_RESET	PLC ist resettet.
System Port = 10000	ADS_STATE_RECONFIG	TwinCAT ist im Config-Modus.
	ADS_STATE_RESET	TwinCAT ist im Run-Modus.

Eingang/Ausgang	Bedeutung
[0] Handle	Das Handle auf den Client
[5] Target	ADS-Target als Zeichenkette bestehend auf AMSNetId
[4] Handle	Das Handle auf den Client
[6] Target	ADS-Target als Zeichenkette bestehend auf AMSNetId
[8] Device State	Zustand des Zielsystems (ENUM)
[10] ADS State	Zustand der PLC (ENUM)

Set Device State

Der Block Set Device State ändert den aktuellen Zustand des Zielsystems und der PLC.

Mit einem bestimmten ADS Port und ADS State können die PLC oder TwinCAT in einen entsprechenden Zustand gesetzt werden. Die folgende Tabelle beschreibt den ADS Port und dessen Nutzung:

ADS Port	ADS State	Zustand
TC3 PLC Port > 851	ADS_STATE_RUN	Startet die PLC.
	ADS_STATE_STOP	Stoppt die PLC.
	ADS_STATE_RESET	Resettet die PLC.
System Port = 10000	ADS_STATE_RECONFIG	Führt TwinCAT in den Config-Modus.
	ADS_STATE_RESET	Führt TwinCAT in den Run-Modus.

Eingang/Ausgang	Bedeutung
[0] Handle	Das Handle auf den Client
[5] Target	ADS-Target als Zeichenkette bestehend auf AMSNetId
[7] Device State	Neuer Zustand des Zielsystems (Numerisch)
[9] ADS State	Neuer Zustand der PLC (ENUM)
[4] Handle	Das Handle auf den Client
[6] Target	ADS-Target als Zeichenkette bestehend auf AMSNetId

Get Version Info

Der Block Get Version Info gibt die aktuelle Version des TF3710-Setups und der installierten TF3710 Bibliothek als LabVIEW™-Zeichenkette zurück.

Ausgang	Bedeutung
[6] ProductVersion	Setup-Version als Zeichenkette
[8] FileVersion	Version der installierten TF3710 Bibliothek als Zeichenkette

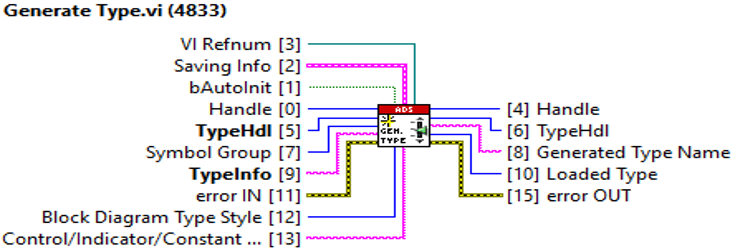

Generate Type

Der Block Generate Type erzeugt automatisch den LabVIEW™-Datentyp basierend auf einer TypeInfo-Beschreibung von einem TwinCAT-3-Datentyp.

Der LabVIEW™-Typ kann als Constant oder Steuer/Bedienelement auf einem Blockdiagramm eingefügt oder als LabVIEW™-ctl-Datei gespeichert werden. Der Generate Type Block ist ein Wrapper VI und nutzt Low-Level Klassen-Objekte von TypeGenerator zusammen mit dem TypeResolver. Es gibt verschiedene Möglichkeiten, wie der Wrapper Block parametrisiert werden kann.

Der TypeResolver ist schon von außen initialisiert und LabVIEW™ hat schon ein TypeHandle. Der bAutoInit flag hat den Wert „False“:

Der TypeResolver hat schon Informationen bezüglich des TwinCAT 3-Datentyps.
Der Wrapper Block kann den neuen Typ generieren.
Das Beispiel Generate Type using Symbol Interface or Symbol’s file nutzt dieses Verfahren.

Der TypeResolver ist nicht von außen initialisiert und LabVIEW™ hat keinen TypeHandle. Der bAutoInit flag hat den Wert „True“:

Der TypeResolver hat keine Informationen bezüglich des TwinCAT 3-Datentyps.
Der Wrapper Block benötigt die TypeInfo um den Typ zu generieren.
Das Beispiel Generate Type using TypeInfo file nutzt dieses Verfahren.

Eingang/Ausgang	Bedeutung
[0] Handle	Das Handle auf den Client
[1] bAutoInit	Boolesche flag (True = TypeResolver wird intern initialisiert, sonst False)
[2] Saving Info	LabVIEW™-Cluster bestehend aus drei Elementen: CustomDir: Boolesche flag TRUE = LabVIEW™-Typ wird in einem bestimmten Ordner gespeichert (Dir Name). Wenn es diesen Ordner nicht gibt, erzeugt der Block den Ordner. FALSE = LabVIEW™-Typ wird im Projektordner, Unterordner Ctl, gespeichert. Dir Name: LabVIEW™-Zeichenkette (Name des Ordners) Control FileName: LabVIEW™-Zeichenkette (Name der neuen Ctl. Wenn leer, nutzt der Block den Namen aus der TypeInfo)
[3] VI Refnum	Eine statische VI Refnum Der Block nutzt die VI Refnum, um den LabVIEW™-Typ als Constant/Control/Indicator auf dem Blockdiagramm einzufügen.
[5] TypeHdl	Das Handle auf den TypeResolver
[7] Symbol Group	LabVIEW™-Enum: Read Symbol: Der Block generiert ein Bedienelement. Write Symbol: Der Block generiert ein Steuerelement.
[9] TypeInfo	LabVIEW™-Zeichenkette als XML-Beschreibung vom TwinCAT 3-Datentyp
[12] Block Diagram Type Stype	LabVIEW™-Enum: Constant Control/Indicator
[13] Control/Indicator/Constant Name	LabVIEW™-Zeichenkette. Leere Zeichenkette: Default Name der TypeInfo. Sonst: Name des Control/Indicator/Constant.
[8] Generated Type Name	LabVIEW™-Zeichenkette als Name von dem generierten Typ
[10] Loaded Type	LabVIEW™-Enum Beschreibt welcher Datentyp generiert wurde.

	Parameter “Symbol Group” Mit dem Parameter Symbol Group kann ausgewählt werden, ob ein Steuer-/Anzeige-Element generiert werden muss. Für das Steuerelement generiert der TypeGenerator den Typ ohne Namen, da der TypeResolver das Steuerelement ohne Namen unterstützt. Wenn das Steuerelement ein LabVIEW™-Cluster ist, dann werden die Cluster Member auch ohne Namen generiert.
