Read

Der Unterordner Read enthält Low-Level Blöcke, welche für das Lesen via ADS notwendig sind.

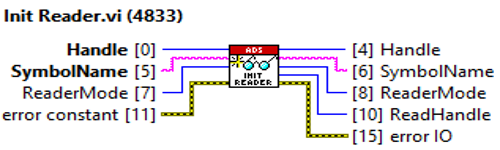

Init Reader

Der Block Init Reader initialisiert den ADS-Reader. Beim erfolgreichen Aufruf gibt der Block ein Handle auf den ADS-Reader zurück.

Eingang/Ausgang	Bedeutung
[0] [4] Handle	Handle auf den ADS-Client
[5] [6] SymbolName	Beschreibt ein ADS-Symbol bestehend aus AMS-Adresse und Symbol-Bezeichnung: AMS-Adresse: Ist eine Zusammenstellung von AMS NetId und AMS-Port. Symbol-Bezeichnung: Symbol-Name oder Index-Group/Offset Beispiele für den Symbol-Namen: AMS-Adresse und Symbol-Name: 127.0.0.0.1.1:851::MAIN.Var AMS-Adresse und Index-Group/Offset: 127.0.0.0.1.1:851::0x1234/0x12345
[7] [8] ReaderMode	Die Art des Lesens (ENUM: Sync/Async)
[10] ReadHandle	Handle auf den ADS-Reader

Send Reader-Request

Der Send Reader-Request Block sendet eine Lese-Anfrage an den ADS-Server. Der Block wartet auf eine Antwort des Servers, wenn der Reader mit der Betriebsart „Synchron“ initialisiert worden ist. Sonst wartet der Block nicht auf die Antwort und gibt das ReadHandle weiter.

Eingang/Ausgang	Bedeutung
[0] [4] Handle	Handle auf den ADS-Client
[5] [6] SymbolName	Beschreibt ein ADS-Symbol bestehend aus AMS-Adresse und Symbol-Bezeichnung: AMS-Adresse: Ist eine Zusammenstellung von AMS NetId und AMS-Port. Symbol-Bezeichnung: Symbol-Name oder Index-Group/Offset Beispiele für den Symbol-Namen: AMS-Adresse und Symbol-Name: 127.0.0.0.1.1:851::MAIN.Var AMS-Adresse und Index Index-Group/Offset: 127.0.0.0.1.1:851::0x1234/0x12345
[7] ReaderMode	Die Art des Lesens (ENUM: Sync/Async)
[8] [9] ReadHandle	Handle auf den ADS-Reader
[10] Read status?	Lese-Status
[14] ADS-Read Data	ADS-Rohdaten

Register Notification

Der Register Notification Block meldet die ADS-Notification am ADS-Server an und wartet, bis die Notification von außen explizit abgemeldet (unregistered) wird. Die Anmeldung startet die Notifications nicht automatisch, sondern sie müssen explizit gestartet werden.

Eingang/Ausgang	Bedeutung
[0] [4] Handle	Handle auf den ADS-Client
[1] ElapseTimeMs	ADS-Symbol bestehend aus AMSNetId und Symbol-Name
[5] ReaderMode	Die Art des Lesens: LabVIEW™-ENUM: Noti. Single Noti. Buffered E-Noti. Single E-Noti. Buffered LVB-Noti. Single Symbol
[7] Reader Argument	Reader Argumente variieren mit dem ReaderMode: Noti. Single: kein Argument Noti. Buffered: Single Buffer Info E-Noti. Single: LabVIEW™ Event Ref auf Single User-Event Data E-Noti.Buffered: LabVIEW™ Event Ref auf Buffered User-Event Data LVB-Noti.Single Symbol: Handle auf LVBuffer auf Typ (UINT32)
[9] [10] ReadHandle	Handle auf den ADS-Reader

TryReadData

Der Block TryReadData prüft im Zusammenhang mit der Betriebsart „Asynchron“ das erfolgreiche Erhalten einer Antwort (ADS-Datenpaket) vom ADS-Server.

Eingang/Ausgang	Bedeutung
[0] [4] Handle	Handle auf den ADS-Client
[5] SymbolName	Beschreibt ein ADS-Symbol bestehend aus AMS-Adresse und Symbol-Bezeichnung: AMS-Adresse: Ist eine Zusammenstellung von AMS NetId und AMS-Port. Symbol-Bezeichnung: Symbol-Name oder Index-Group/Offset Beispiele für den Symbol-Namen: AMS-Adresse und Symbol-Name: 127.0.0.0.1.1:851::MAIN.Var AMS-Adresse und Index-Group/Offset: 127.0.0.0.1.1:851::0x1234/0x12345
[6] [9] ReadHandle	Handle auf den ADS-Reader
[8] Read status?	Lese-Status
[10] ADS-Read Data	ADS-Rohdaten

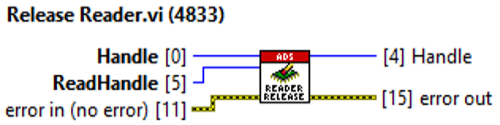

Release Reader

Der Release Reader gibt das Handle auf den Reader aus dem Speicher frei.

Eingang/Ausgang	Bedeutung
[0] [4] Handle	Handle auf den ADS-Client
[5] ReadHandle	Handle auf den ADS-Reader
