Produktübersicht

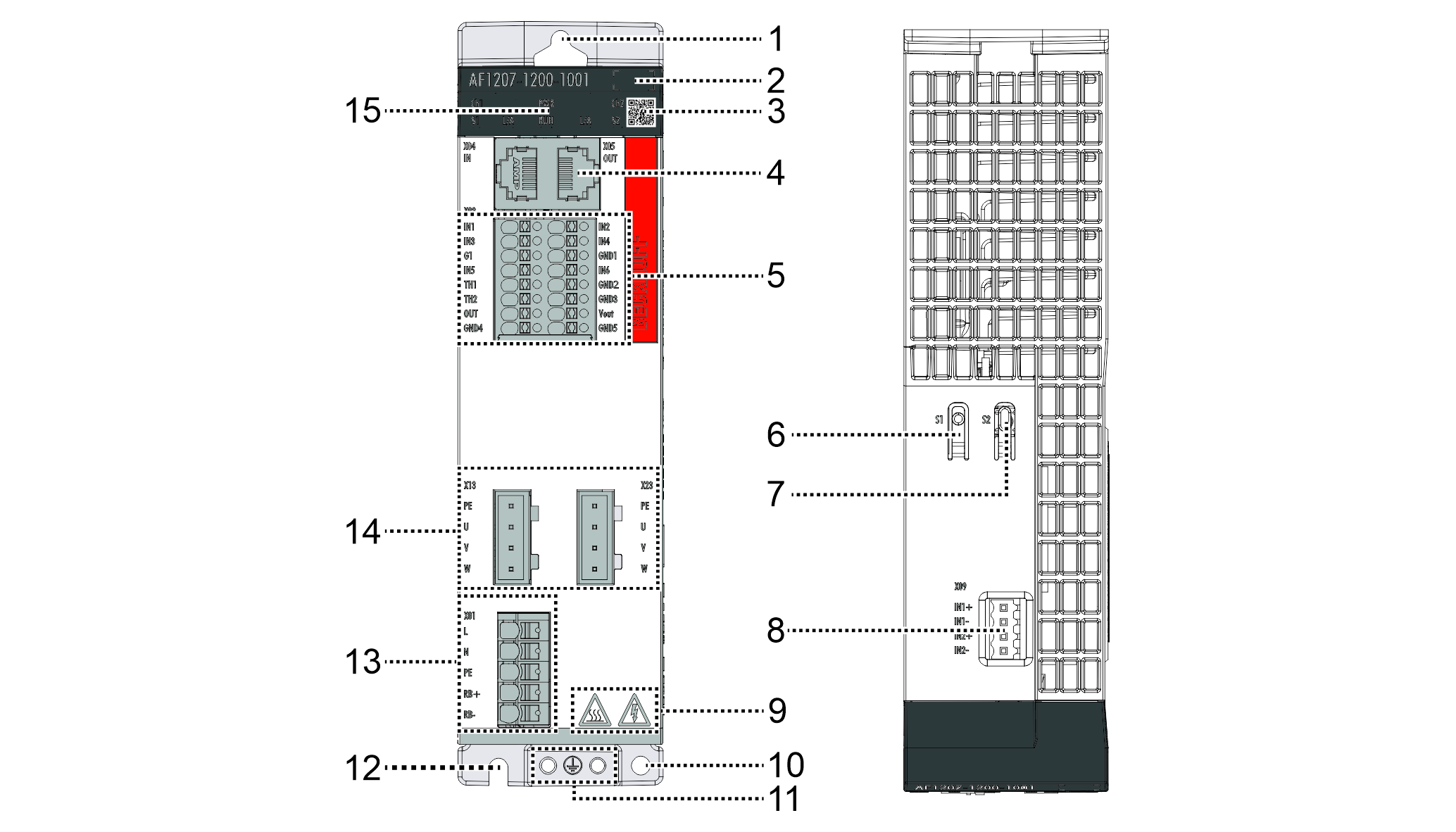

 | Die in der Abbildung dargestellten Bereiche, Funktionen und Steckplätze können je nach Modulausführung unterschiedlich sein und dienen hier der übersichtlichen Darstellung. |
|
Position |
Bezeichnung |
Erläuterung |
|---|---|---|
1 | Befestigungsloch | Zur Befestigung des Frequenzumrichters im Schaltschrank |
2 | Positionsfeld | zur Betriebsmittelkennzeichung |
3 | DataMatrix-Code | enthält BTN zur Identifizierung, weitere Informationen siehe Typenschild |
4 | Steckplatz EtherCAT | Zum Anschluss des EtherCAT-Steckers an IN X4/OUT X5 |
5 | Anschluss I/O | Zum Anschluss der I/O-Signale an X02 und Verwendung interne Feldspannung 24 V |
6 | Taster S1 | für interne Zwecke |
7 | Taster S2 | TwinSAFE-Betätigungstaster |
8 | Steckplatz TwinSAFE I/O | Zum Anschluss des TwinSAFE-Steckers an X09 |
9 | Sicherheitsbildzeichen | weitere Informationen siehe Zu Ihrer Sicherheit |
10 | Befestigungsloch | Zur Befestigung des optionalen Unterbau-Netzfilters am Economy-Frequenzumrichter |
