Steckplatz EtherCAT | IN X04, OUT X05



Gültig für:

Feldbus-Anschluss an Steckplatz EtherCAT

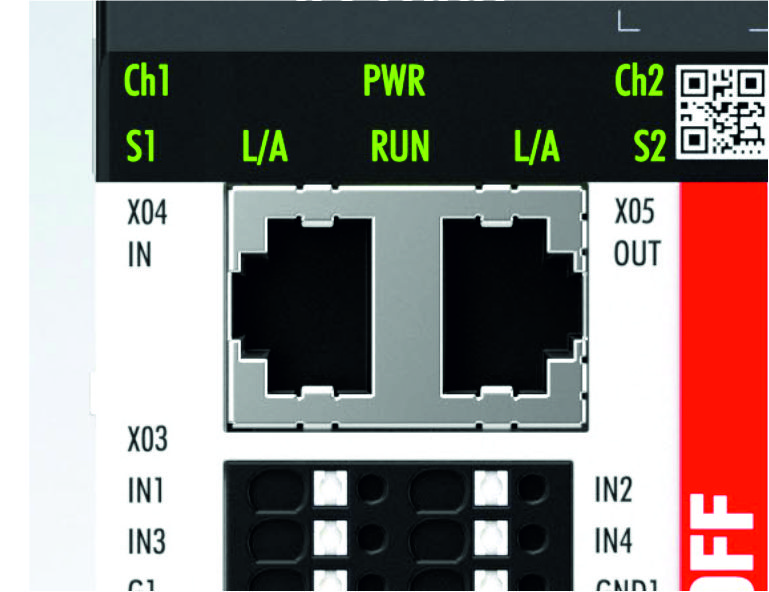

Steckplatz EtherCAT | IN X04, OUT X05 1:

Merkmal

Ausprägung

Anschlussart

RJ45-Buchse

Leitungsart

Industrial-Ethernet-/ EtherCAT-Patchkabel

Passende Leitung (konfektioniert)

ZK1090-9191-xxxx, grün

Konfektion

RJ45, Stecker, 8-polig – RJ45, Stecker, 8-polig

Topologieaufbau

durchgehend geschirmte Übertragungsstrecken empfohlen, wie z.B. SF/FTP, S/FTP, SF/UTP

Kontaktbelegung an diesem Anschluss

Klemmstelle

Anschluss

IN X04

Ankommende EtherCAT-Leitung

OUT X05

Weiterführende EtherCAT-Leitung



Steckplatz EtherCAT | IN X04, OUT X05 2:

Durch die automatische Leitungserkennung (Auto-Crossing) können Beckhoff EtherCAT-Geräte sowohl mit durchgehend belegten (1:1) Leitungen als auch mit gekreuzten Leitungen (Cross-Over) betrieben werden.
