Steckplatz Motor | X13



Gültig für:

Motoranschluss für Kanal 1 an Anschluss X13

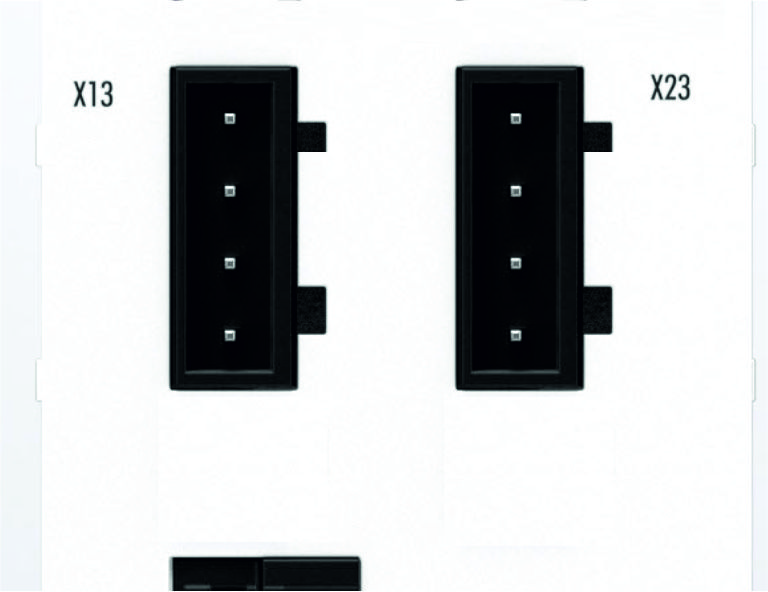

Steckplatz Motor | X13 1:

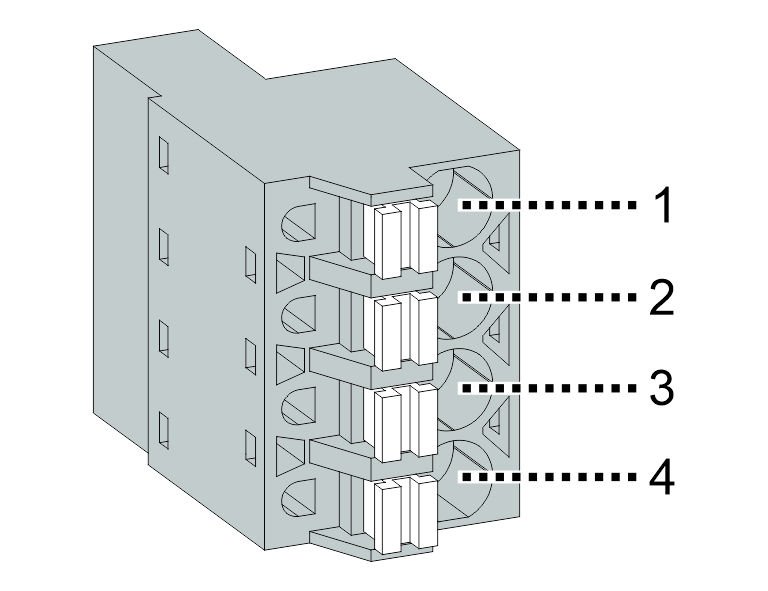

Steckplatz Motor | X13 2:

Merkmal

Ausprägung

Anschlussart

Steckplatz, 4-polig

Steckverbinder

Zubehörteil, nicht im Lieferumfang enthalten

Kontaktart des Steckverbinders

Direktstecktechnik

Steckverbinder für Geräte mit einphasiger Einspeisung AF1xxx-1xxx

Bestellangabe
ZS4100-1013 (VPE 1 Stck.)
ZS4100-1113 (VPE 10 Stck.)

Steckverbinder für Geräte mit dreiphasiger Einspeisung AF1xxx-3xxx

Bestellangabe
ZS4100-3013 (VPE 1 Stck.)
ZS4100-3113 (VPE 10 Stck.)

Kontaktbelegung an diesem Anschluss

Position

Klemmstelle

Anschluss

1

PE

Schutzleiter PE

2

U

Phase U

3

V

Phase V

4

W

Phase W





Zubehör | Steckverbinder Motorstecker

Der Steckverbinder für den Steckplatz Motor ist nicht im Lieferumfang enthalten. Die Bestellangaben entnehmen Sie die Bestellangaben aus den folgenden Tabellen.

Einphasige Geräte

VPE
[Stück]

Bestellangabe

Motorstecker Hybrid 4-pol für AF1000 einphasige Geräte Steckplatz X13/X23 Aderquerschnitt max. 2,5 mm²

1

ZS4100-1013

10

ZS4100-1113

Dreiphasige Geräte

VPE
[Stück]

Bestellangabe

Motorstecker Hybrid 4-pol für AF1000 dreiphasige Geräte Steckplatz X13/X23 Aderquerschnitt max. 2,5 mm²

1

ZS4100-3013

10

ZS4100-3113

Anschließbare Leiter an diesem Anschluss

Technische Kenngröße

Einheit

min.

max.

Klemmbereich

mm²

0,08

2,5

Leiteranschlussquerschnitt AWG

AWG

20

12

eindrähtig H05(07) V-U

mm²

0,5

1,5

feindrähtig H05(07) V-U

mm²

0,5

2,5

mit AEH mit Kragen DIN46 228/4

mm²

0,5

2,5

mit Aderendhülse DIN46 228/1

mm²

0,5

2,5

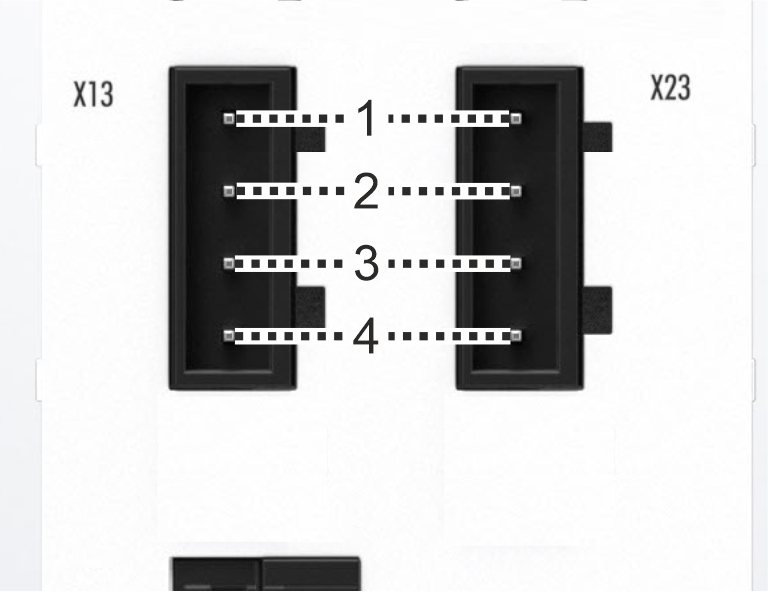

Steckplatz Motor | X13 3:

Kontaktbelegung an diesem Anschluss

Position

Klemmstelle

Anschluss

1

PE

Schutzleiter PE

2

U

Phase U

3

V

Phase V

4

W

Phase W
