FB_BA_RollerblindZone

In einer Jalousie-Zone werden eine oder mehrere Jalousien zur gleichzeitigen Ansteuerung zusammengefasst, je nachdem wie es die örtlichen Gegebenheiten erfordern. Das Template bündelt dabei die vorgefertigten Daten der Fassaden und entscheidet aufgrund einer Zonenpräsenzerkennung und örtlicher An- und Abwahl, welche Funktionalität dabei aktiv ist.

Zusammen mit dem resultierenden Telegramm der hoch-priorisierten Funktionen aus der Fassade werden diese Funktionalitäten am Ende des Templates auf einen Telegrammselektor gelegt. Dieser entscheidet dann anhand der Priorität, welches Telegramm im übergeordneten Raumtemplate weiter an die Jalousien gereicht wird.

Funktionen

• Handfunktion
  Das Zonentemplate enthält eine Handfunktion, die das manuelle Ansteuern der Jalousie über die Tastenfunktionen bSwiUp / bSwiDwn ermöglicht. Die Umschaltzeit auf Selbsthaltung, nSwiOverTi [ms], ist auf 250 ms vorparametriert. Über den Eingang bRstManFnct (von der Basisklasse FB_BA_Ext_SunblindPosition (interner Baustein) geerbt) wird die Handfunktion abgelöscht.

• Thermoautomatik
  Die Themoautomatik gilt als aktiv, wenn sie lokal angewählt ist (Parameter bThAutoSlcn), wenn keine Präsenz erkannt wird (Eingang bPrcDetc) und das Fassadentemplate FB_BA_Facade die Freigabe für diese Gebäudeseite ermittelt hat. Ist sie aktiv, wird anhand der Raumtemperatur (Eingang fRoomTempSen) und den Gebäudesollwerten für Heizen und Kühlen über die Positionierung entschieden: Liegt die Raumtemperatur über dem Gebäudewert für Komfort-Kühlen, so fahren die Jalousien auf eine vordefinierbare Position. Sinkt die Temperatur hingegen unter den Wert für Komfort-Heizen, so fahren die Jalousien komplett auf.
• Sonnenschutzautomatik
  Die Sonnenschutzautomatik ist im Gegensatz zur Thermoautomatik nur aktiv, wenn Präsenz erkannt wird (Eingang bPrcDetc). Auch sie muss lokal angewählt sein (Parameter bSunPrtcSlcn) und vom Fassadentemplate die Freigabe bekommen, unter anderem durch die richtungsabhängige Helligkeit. Die Jalousieposition wird ebenfalls in der Fassade ermittelt.
• Dämmerungsautomatik
  Die Freigabe der Dämmerungsautomatig erfolgt in der Fassade aufgrund der Helligkeitswerte. Ist die Automatik für die Zone angewählt (Eingang bTwiLgtAutoSlcn) so fährt die Jalousie im Dämmerungsfall auf eine vordefinierte Position (Parameter fTwiLgtAutoPos).

Eingang stReferenceFeedback

Über diesen Eingang werden Informationen über den angesteuerten Jalousieaktor bzw. den Referenzaktor einer Gruppe in die Jalousiesteuerfunktion zurückgeführt.

Hierbei handelt es sich um Positionsangaben und Status des Referenzaktors.

Datenaustausch HMI

Der Datenaustausch mit der HMI wird hier in der Basisklasse FB_BA_Ext_SunblindPosition (interner Baustein) realisiert. In diesem Template sichtbar ist die Verwendung folgender Variablen:

• bResetManual_In: Befehl von der HMI, die Handfunktion abzulöschen.
• fSunblindPosition_Out: Ausgabeinformation Position an die HMI.
• bOpened_Out: Ausgabeinformation "Jalousie komplett geöffnet" an die HMI.
• bClosed_Out: Ausgabeinformation "Jalousie komplett geschlossen" an die HMI.
• bErr_Out: Ausgabeinformation "Referenzaktor in Störung" an die HMI.
• eActualPrio_Out: Aktuell steuernde Telegrammpriorität an die HMI.

Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

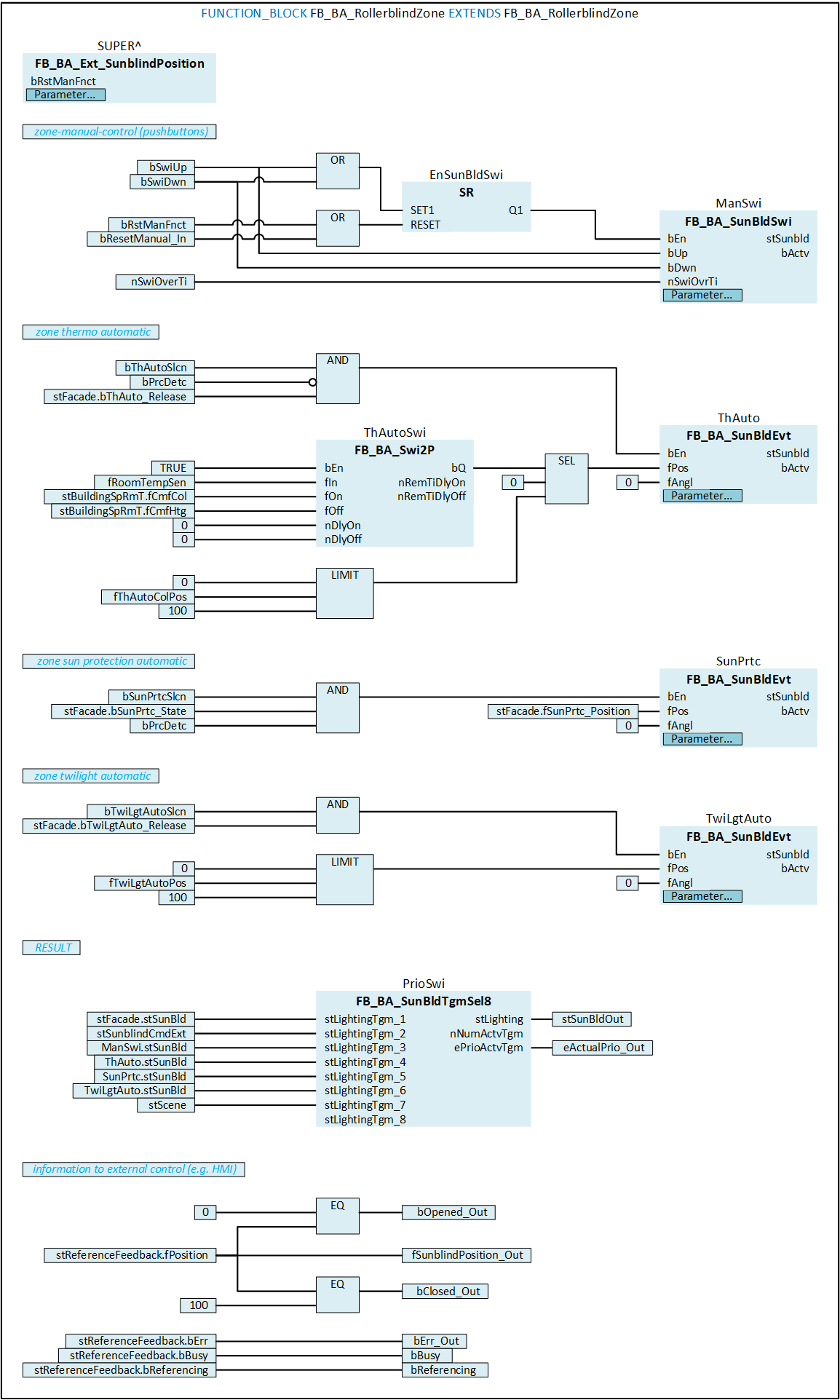

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_RollerblindZone EXTENDS FB_BA_Ext_SunblindPosition
VAR_INPUT
  fRoomTempSen           : REAL;
  bPrcDetc               : BOOL;
  bSwiUp                 : BOOL;
  bSwiDwn                : BOOL;
  bRstManFnct            : BOOL;
  stBuildingSpRmT        : ST_BA_SpRmT;
  stFacade               : ST_BA_Facade;
  stScene                : ST_BA_Sunbld;
  stReferenceFeedback    : ST_BA_SunblindActuatorFeedback;
END_VAR
VAR_OUTPUT
  stSunBldOut            : ST_BA_SunBld;
END_VAR
VAR_INPUT CONSTANT PERSISTENT
  bThAutoSlcn            : BOOL;
  fThAutoColPos          : REAL;
  bSunPrtcSlcn           : BOOL;
  bTwiLgtAutoSlcn        : BOOL;
  fTwiLgtAutoPos         : REAL;
  nSwiOverTi             : UDINT;
END_VAR
VAR_INPUT CONSTANT
  ManSwi                 : FB_BA_SunBldSwi := (ePrio:= E_BA_SunBldPrio.eManualGroup);
  ThAuto                 : FB_BA_SunBldEvt := (ePrio:= E_BA_SunBldPrio.eGroupThermoAuto);
  SunPrtc                : FB_BA_SunBldEvt : = (ePrio:= E_BA_SunBldPrio.eSunProtection);
  TwiLgtAuto             : FB_BA_SunBldEvt := (ePrio:= E_BA_SunBldPrio.eGroupTwiLightAuto);
END_VAR
VAR
  ThAutoSwi              : FB_BA_Swi2P;
  PrioSwi                : FB_BA_SunBldTgmSel8;
  EnSunBldSwi            : SR;
END_VAR
