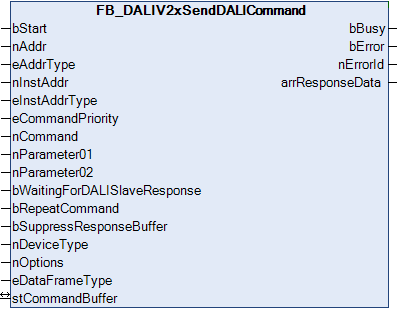

FB_DALIV2xSendDALICommand

Der Funktionsbaustein FB_DALIV2xSendDALICommand dient zum allgemeinen Senden eines DALI-Kommandos, definiert per Befehlsnummer und -falls erforderlich- Übergabeparameter. Dabei kann weiterhin eingestellt werden, ob der Befehl zweimal wiederholt gesendet wird und, ob auf eine Antwort gewartet werden soll. Letzteres kann beispielsweise dazu benutzt werden, eine schnelle Abfolge von Step-Up-Befehlen zu realisieren.

Gegenüber dem Funktionsbaustein FB_DALIV2SendDALICommand ist dieser Funktionsbaustein auch in der Lage, DALI-Steuergeräte (Sensoren) anzusteuern.

Eingänge

VAR_INPUT
  bStart                       : BOOL;
  nAddr                        : BYTE;
  eAddrType                    : E_DALIV2AddrType := eDALIV2AddrTypeShort;
  nInstAddr                    : BYTE := 0;
  eInstAddrType                : E_DALIV2InstAddrType := eDALIV2InstAddrTypeNumber;
  eCommandPriority             : E_DALIV2CommandPriority := eDALIV2CommandPriorityMiddle;
  nCommand                     : INT := 0;
  nParameter01                 : BYTE := 0;
  nParameter02                 : DINT := 0;
  bWaitingForDALISlaveResponse : BOOL := FALSE;
  bRepeatCommand               : BOOL := FALSE;
  bSuppressResponseBuffer      : BOOL := FALSE;
  nDeviceType                  : BYTE := 0;
  nOptions                     : DWORD := 0;
  eDataFrameType               : E_DALIV2DataFrameType := eDALIV2DataFrameType16Bit;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird der Funktionsbaustein aktiviert.
nAddr	BYTE	Adresse eines Teilnehmers oder einer Gruppe
eAddrType	E_DALIV2AddrType	Kurzadresse, Gruppenadresse oder Sammelruf (Broadcast)
nInstAddr	BYTE	Adresse der Instanz innerhalb des Teilnehmers
eInstAddrType	E_DALIV2InstAddrType	Definiert die Bedeutung der Variable nInstAddr für das Ansprechen der Instanz (z. B. per Instanznummer, Instanztyp, …).
eCommandPriority	E_DALIV2CommandPriority	Priorität (hoch, mittel oder niedrig), mit der der Befehl von der Library abgearbeitet wird.
nCommand	INT	Nummer des zu sendenden DALI-Befehls
nCommand01	BYTE	Parameter zur Wertübergabe
nCommand02	DINT	Parameter zur Wertübergabe
bWaitingForDALISlaveResponse	BOOL	Bei FALSE wird nicht auf die Antwort des DALI-Gerätes gewartet. Die Anwendung ist im Zusammenhang mit jeder Art von Abfragebefehlen sinnlos.
bRepeatCommand	BOOL	Entscheidet, ob das Kommando zweimal hintereinander gesendet werden soll.
bSuppressResponseBuffer	BOOL	Falls TRUE anliegt, wird der interne Puffer nicht mit der Antwort vom Baustein FB_KL6811Communication (KL6811) oder FB_KL6821Communication (KL6821) gefüllt.
nDeviceType	BYTE	Kennung für den Gerätetyp (siehe Tabelle unten)
nOptions	DWORD	Reserviert für zukünftige Entwicklungen.
eDataFrameType	E_DALIV2DataFrameType	Ausgabeformat des DALI-Befehls (eDALIV2DataFrameType24Bit, eDALIV2DataFrameType16Bit oder eDALIV2DataFrameTypeOsram)

Kennungen für den Gerätetyp

Wert	Beschreibung
0	Standardgerät
1	Gerät für Notbeleuchtung
2	Gerät für Entladungslampen
3	Gerät für Niedervolt-Halogenlampen
4	Gerät zum Dimmen von Glühlampen
5	Gerät zur Umwandlung von digitalen Signalen in Gleichspannungssignale
6	Gerät für Licht emittierende Dioden (LED)
7	Gerät für Schaltfunktionen
8	Gerät zur Farb-/Farbtemperatursteuerung
9	Sequenzer

Ein-/Ausgänge

VAR_IN_OUT
  stCommandBuffer : ST_DALIV2CommandBuffer;
END_VAR

Name	Typ	Beschreibung
stCommandBuffer	ST_DALIV2CommandBuffer	Verweis auf die interne Struktur zur Kommunikation mit FB_KL6811Communication (KL6811) oder FB_KL6821Communication (KL6821).

Ausgänge

VAR_OUTPUT
  bBusy    :        BOOL;
  bError   :        BOOL;
  nErrorId :        UDINT;
  arrResponseData : ARRAY [0..3] OF BYTE;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Bei der Aktivierung des Funktionsbausteins wird der Ausgang gesetzt und bleibt so lange aktiv, bis der Befehl abgearbeitet wurde.
bError	BOOL	Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in nErrorId enthalten. Wird durch das Ausführen eines Befehls an den Eingängen auf FALSE zurückgesetzt.
nErrorId	UDINT	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das Ausführen eines Befehls an den Eingängen auf 0 zurückgesetzt (siehe Fehlercodes).
arrResponseData	ARRAY OF BYTE	Der empfangende Wert vom DALI-Gerät, falls ein Abfragebefehl aufgerufen wurde.

Voraussetzungen

Entwicklungsumgebung	Einzubindende SPS-Bibliothek
TwinCAT ab v3.1.4022.4	Tc2_DALI ab v3.6.2.0
