FB_BA_AC_TCasCtrl_02

Das Template dient der Raumtemperaturregelung mittels Raum-Zuluft-Kaskade.

Es besteht aus zwei Führungsreglern zur Berechnung der Zuluft Temperatursollwerte für die Aggregate Erhitzer und Kühler. Jeder der beiden Führungsregler erhält einen separaten Sollwert. Der Sollwert des Führungsreglers für die Funktion des Heizens liegt unterhalb dem des Sollwertes des Führungsreglers für das Kühlen. Zwischen den beiden Sollwerten ergibt sich eine energieneutrale Zone.

Zusätzlich ermittelt es den Zulufttemperatur Sollwert für die Energierückgewinnung abhängig von deren Wirksinn.

Die Freigabe der Zulufttemperatur Sequenzregelung erfolgt mit der Variablen bOn durch die Auswertung des Empfangsbausteins der Schrittkettensteuerung Aggregate.

Prinzipschema01

Prinzipschema02

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

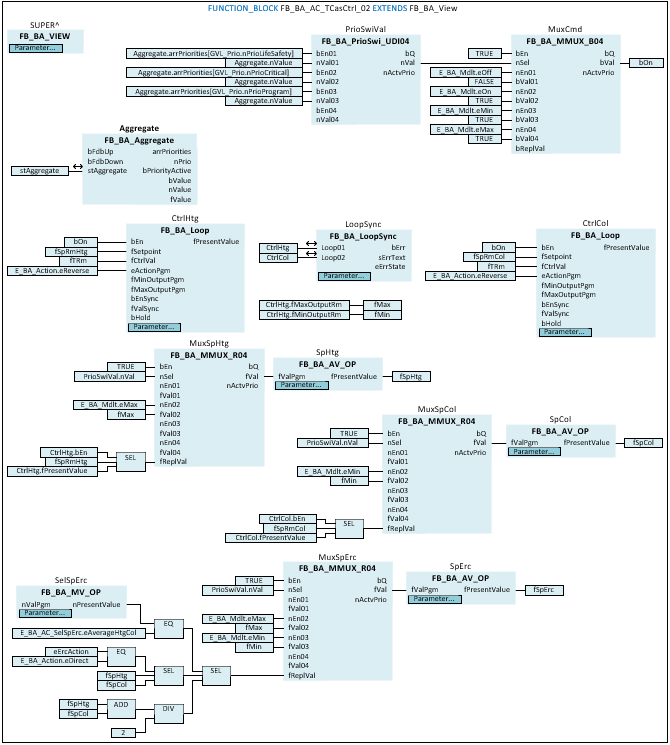

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AC_TCasCtrl_02 EXTENDS FB_BA_View
VAR_INPUT
  fSpRmHtg      : REAL;
  fSpRmCol      : REAL;
  fTRm          : REAL;
  eAction       : E_BA_Action := E_BA_Action.eDirect;
END_VAR
VAR_OUTPUT
  fSpHtg        : REAL;
  fSpCol        : REAL;
  fSpErc        : REAL;
  fMax          : REAL;
  fMin          : REAL;
  bOn           : BOOL;
END_VAR
VAR_IN_OUT
  stAggregate   : ST_BA_Aggregate;
END_VAR
VAR_INPUT CONSTANT
  SpHtg         : FB_BA_AV_Op;
  SpCol         : FB_BA_AV_Op;
  SpErc         : FB_BA_AV_Op;
  SelSpErc      : FB_BA_MV_Op;
  CtrlHtg       : FB_BA_Loop;
  CtrlCol       : FB_BA_Loop;
  LoopSync      : FB_BA_LoopSync;
  Aggregate     : FB_BA_Aggregate;
END_VAR
VAR
  PrioSwiVal    : FB_BA_PrioSwi_UDI04;
  MuxCmd        : FB_BA_MMUX_B04;
  MuxSpHtg      : FB_BA_MMUX_R04;
  MuxSpCol      : FB_BA_MMUX_R04;
  MuxSpErc      : FB_BA_MMUX_R04;
END_VAR

Eingänge

Name	Typ	Beschreibung
fSpRmHtg	REAL	Eingangsvariable für den Sollwert Raumtemperatur Heizen.
fSpRmCol	REAL	Eingangsvariable für den Sollwert Raumtemperatur Kühlen.
fTRm	REAL	Eingangsvariable, an der die Raumtemperatur angelegt wird. Die Raumtemperatur ist die Regelgröße des PID-Führungsreglers Ctrl. Ist keine Raumtemperatur vorhanden, so kann die Ablufttemperatur einer Lüftungsanlage als Regelgröße genommen werden.
eAction	E_BA_Action	Eingangsvariable, an der der Wirksinn der Energierückgewinnung angelegt wird. In Abhängigkeit des Wirksinns wird der Sollwert für die Energierückgewinnung bestimmt.

Ausgänge

Name	Typ	Beschreibung
fSpHtg	REAL	Errechneter Sollwert der Zulufttemperatur für den Erhitzer.
fSpCol	REAL	Errechneter Sollwert der Zulufttemperatur für den Kühler.
fSpErc	REAL	Errechneter Sollwert der Zulufttemperatur für die Energierückgewinnung.
fMax	REAL	Oberer Wert der Regler-Ausgangsbegrenzung.
fMin	REAL	Unterer Wert der Regler-Ausgangsbegrenzung.
bOn	BOOL	Der Ausgang zeigt das resultierende Ergebnis des Multiplexer MuxCmd an. Dieses wird innerhalb der Lüftungsanlage weiterverarbeitet und dient der Freigabe der Zulufttemperatur Sequenzregelung.

Ein- / Ausgänge

Name	Typ	Beschreibung
stAggregate	ST_BA_Aggregate	Bidirektionale Aggregate Struktur über welche die Freigaben und Schaltwerte an den Auswertebaustein der Schrittkettensteuerung Aggregate übermittelt werden. Die Aggregate Struktur überträgt die aufgenommenen Rückmeldungen hoch und runter an die zentrale Anlagensteuerung.

Eingänge CONSTANT

Name	Typ	Beschreibung
SpHtg	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Raumtemperatur-Sollwertes Heizen.
SpCol	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Raumtemperatur-Sollwertes Kühlen.
SpErc	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Zulufttemperatur-Sollwertes Energierückgewinnung.
SelSpErc	FB_BA_MV_Op	Das Multistate-Werte-Objekt dient der Auswahl der Strategie Sollwert Energierückgewinnung. E_BA_AC_SelSpErc.eAction: = 1: Wirksinnabhängig, definiert durch den Eingang eErcAction. E_BA_AC_SelSpErc.eAverageHtgCol:= 2: Mittelwert aus den Eingangsvariablen fSpHtg und fSpCol.
CtrlHtg	FB_BA_Loop	Das LOOP-Objekt dient als Führungsregler für eine Raumtemperaturregelung mittels Raum-Zuluft-Kaskade. Es liefert den Zulufttemperatur-Sollwert für das Heizen.
CtrlCol	FB_BA_Loop	Das LOOP-Objekt dient als Führungsregler für eine Raumtemperaturregelung mittels Raum-Zuluft-Kaskade. Es liefert den Zulufttemperatur-Sollwert für das Kühlen.
LoopSync	FB_BA_LoopSync	Der Funktionsbaustein führt eine Parameter-Synchronisation der beiden Führungsregler CtrlHtg/CtrlCol durch
Aggregate	FB_BA_Aggregate	Der Aggregatebaustein repräsentiert den Empfangsbaustein einer Schrittkettensteuerung. Innerhalb des Funktionsbausteins wird die Aggregatestruktur stAggregate ausgewertet und anhand der Ein- und Ausgänge in das Template integriert.

Variablen

Name	Typ	Beschreibung
PrioSwiVal	FB_BA_PrioSwi_UDI04	Der Prioritätenschalter ermittelt anhand der Kommandostruktur stCmd den Modulationsbefehl für den Multiplexer MuxCmd.
MuxCmd	FB_BA_MMUX_B04	Der Multiplexer ermittelt den aktuellen Schaltbefehl aus dem Modulationsbefehl des Prioritätenschalters PrioSwiVal. Das resultierende Ergebnis wird an den Ausgang bOn übermittelt. Der Multiplexer definiert die Freigabebedingungen des PID-Führungsreglers Ctrl.
MuxSpHtg	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Heizen fSpHtg in Abhängigkeit des Prioritätenschalters PrioSwiVal.
MuxSpCol	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Kühlen fSpCol in Abhängigkeit des Prioritätenschalters PrioSwiVal.
MuxSpErc	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Energierückgewinnung fSpErc in Abhängigkeit des Prioritätenschalters PrioSwiVal.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
