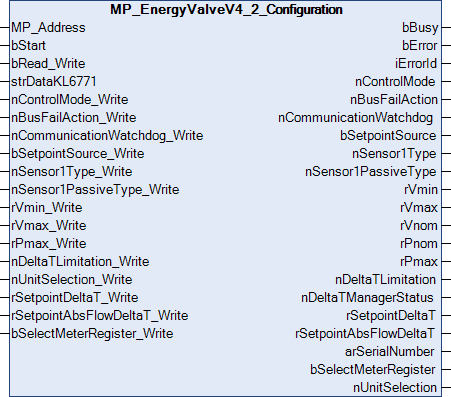

MP_EnergyValveV4_2_Configuration

Dieser Funktionsbaustein dient zur Konfiguration der Energy Valve Antriebe EV..R2+.. mit Firmware 4.2.0 oder höher. Weitere Informationen finden Sie unter www.belimo.com.

Über MP_Address wird vorgegeben, mit welchem MP-Bus-Teilnehmer der Baustein kommunizieren soll. bStart aktiviert die Kommunikation mit dem MP-Bus-Teilnehmer. Über bBusy wird angezeigt, dass der Baustein aktiv ist. Mit bError wird ein Fehler in der Kommunikation mit dem Antrieb angezeigt. Die Art des Fehlers kann mit iErrorId ausgelesen werden.

Eingänge

VAR_INPUT
  MP_Address                   : USINT := 1;
  bStart                       : BOOL;
  bRead_Write                  : BOOL;
  strDataKL6771                : DataKL6771;
  nControlMode_Write           : E_MP_EV_V4_ControlMode := 1;
  nBusFailAction_Write         : E_MP_EV_V4_BusFailAction;
  nCommunicationWatchdog_Write : UINT := 120;
  bSetpointSource_Write        : BOOL := TRUE;
  nSensor1Type_Write           : E_MP_EV_V4_Sensor1Type;
  nSensor1PassiveType_Write    : E_MP_EV_V4_Sensor1PassiveType;
  rVmin_Write                  : LREAL;
  rVmax_Write                  : LREAL := 100;
  rPmax_Write                  : LREAL := 100;
  nDeltaTLimitation_Write      : E_MP_EV_V4_DeltaTLimitation;
  nUnitSelection_Write         : E_MP_EP_R_R6_UnitSel := E_MP_l_h;
  rSetpointDeltaT_Write        : LREAL := 0;
  rSetpointAbsFlowDeltaT_Write : LREAL;
  bSelectMeterRegister_Write   : BOOL;
END_VAR

Name	Typ	Beschreibung
MP_Address	USINT	MP-Bus-Adresse des Slaves.
bStart	BOOL	Positive Flanke startet den Baustein.
bRead_Write	BOOL	Wenn FALSE dann nur LESEN, bei TRUE LESEN und SCHREIBEN.
strDataKL6771	DataKL6771	Datenstruktur, die mit dem KL6771() Baustein verbunden sein muss.
nControlMode_Write	E_MP_EV_V4_ControlMode	Steuerungsmodus.
nBusFailAction_Write	E_MP_EV_V4_BusFailAction	Bus-Ausfallaktion.
nCommunicationWatchdog_Write	UINT	Kommunikationsüberwachung in s (5...3600).
bSetpointSource_Write	BOOL	TRUE = Bus; FALSE = Analog
nSensor1Type_Write	E_MP_EV_V4_Sensor1Type	Sensor 1 Typ.
nSensor1PassiveType_Write	E_MP_EV_V4_Sensor1PassiveType	Nur verfügbar, wenn nSensor1Type_Write <> MPBus_EV_SensorPassive_None.
rVmin_Write	LREAL	Min-Sollwert in % (0...Vmax). Vmin muss kleiner sein als Vmax.
rVmax_Write	LREAL	Max-Sollwert in % (25...100). Bezieht sich auf Vnom und wird berücksichtigt, wenn Steuerungsmodus = Durchflusssteuerung.
rPmax_Write	LREAL	Max-Sollwert in % (5...100). Bezieht sich auf Pnom und wird berücksichtigt, wenn Steuerungsmodus = Leistungssteuerung.
nDeltaTLimitation_Write	E_MP_EV_V4_DeltaTLimitation	Legt fest, ob das Gerät auf ein niedriges Delta T reagiert.
nUnitSelection_Write	E_MP_EP_R_R6_UnitSel	Skalierung für rAbsoluteFlow_UnitSel.
rSetpointDeltaT_Write	LREAL	Sollwert Delta T in K (0...55). Wird berücksichtigt, wenn die Delta T Limitierung aktiv ist (nicht deaktiviert).
rSetpointAbsFlowDeltaT_Write	LREAL	Sollwert Abs Durchfluss Delta T in l/s (0…100.000). Wird berücksichtigt, wenn die Delta T Limitierung auf "Delta T Manager skaliert" gesetzt ist.
bSelectMeterRegister_Write	BOOL	FALSE = zertifiziertes Zählwerk; TRUE = Lebensdauer Zählwerk.

Ausgänge

VAR_OUTPUT
  bBusy                  : BOOL;
  bError                 : BOOL;
  iErrorId               : MP_Error;
  nControlMode           : E_MP_EV_V4_ControlMode;
  nBusFailAction         : E_MP_EV_V4_BusFailAction;
  nCommunicationWatchdog : UINT;
  bSetpointSource        : BOOL;
  nSensor1Type           : E_MP_EV_V4_Sensor1Type;
  nSensor1PassiveType    : E_MP_EV_V4_Sensor1PassiveType;
  rVmin                  : LREAL;
  rVmax                  : LREAL;
  rVnom                  : LREAL;
  rPnom                  : LREAL;
  rPmax                  : LREAL;
  nDeltaTLimitation      : E_MP_EV_V4_DeltaTLimitation;
  nDeltaTManagerStatus   : E_MP_EV_V4_DeltaTManagerStatus;
  rSetpointDeltaT        : LREAL;
  rSetpointAbsFlowDeltaT : LREAL;
  arSerialNumber         : ARRAY[0..1] OF DWORD;
  bSelectMeterRegister   : BOOL;
  nUnitSelection         : E_MP_EP_R_R6_UnitSel;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieses Bit wird so lange gesetzt, wie der Baustein aktiv ist.
bError	BOOL	Der Ausgang wird TRUE, sobald ein Fehler auftritt. Dieser Fehler wird über die Variable iErrorId beschrieben.
iErrorId	MP_ERROR	Der Ausgang gibt im Fehlerfall einen Fehlercode aus. Gleichzeitig wird bError TRUE.
nControlMode	E_MP_EV_V4_ControlMode	Steuerungsmodus.
nBusFailAction	E_MP_EV_V4_BusFailAction	Bus-Ausfallaktion.
nCommunicationWatchdog	UINT	Kommunikationsüberwachung in Sek (5...3600). Nicht funktionell (reserviert für zukünftige Erweiterungen).
bSetpointSource	BOOL	TRUE = Bus; FALSE = Analog
nSensor1Type	E_MP_EV_V4_Sensor1Type	Sensor 1 Typ.
nSensor1PassiveType	E_MP_EV_V4_Sensor1PassiveType	Nur verfügbar, wenn nSensor1Type_Write <> MPBus_EV_SensorPassive_None.
rVmin	LREAL	Min-Sollwert in % (0...Vmax). Bezieht sich auf Vnom und wird berücksichtigt, wenn Steuerungsmodus = Durchflusssteuerung.
rVmax	LREAL	Max-Sollwert in % (25...100). Bezieht sich auf Vnom und wird berücksichtigt, wenn Steuerungsmodus = Durchflusssteuerung.
rVnom	LREAL	Nennvolumenstrom in l/s (0...100)
rPnom	LREAL	Nennleistung in kW (0...21.5).
rPmax	LREAL	Max-Sollwert in % (5...100). Bezieht sich auf Pnom und wird berücksichtigt, wenn Steuerungsmodus = Leistungssteuerung.
nDeltaTLimitation	E_MP_EV_V4_DeltaTLimitation	Gibt an, ob das Gerät auf ein niedriges Delta T reagiert.
nDeltaTManagerStatus	E_MP_EV_V4_DeltaTManagerStatus	Gibt den Status vom Delta T Manager an.
rSetpointDeltaT	LREAL	Sollwert Delta T in K (0...60). Wird berücksichtigt, wenn Delta T Limitierung aktiv (nicht deaktiviert).
rSetpointAbsFlowDeltaT	LREAL	Sollwert Abs Durchfluss Delta T in l/s (0...100.000). Wird berücksichtigt, wenn die Delta T Limitierung auf "Delta T Manager skaliert" gesetzt ist.
arSerialNumber	ARRAY OF DWORD	Seriennummer des Geräts.
bSelectMeterRegister	BOOL	FALSE = zertifiziertes Zählwerk; TRUE = Lebensdauer Zählwerk.
nUnitSelection	E_MP_EP_R_R6_UnitSel	Einheitauswahl Durchfluss.

Voraussetzungen

Entwicklungsumgebung	Einzubindende SPS-Bibliothek
TwinCAT ab v3.1.4024.66	Tc2_MPBus ab 3.7.1.0
