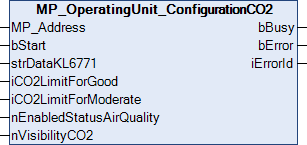

MP_OperatingUnit_ConfigurationCO2

Dieser Funktionsbaustein dient zur Konfiguration von Raumsensoren der Typen P-22Rxx-1900x-1. Er ist kompatibel mit Raumsensoren der Typen 22Rxx-19-1, die ab Mai 2022 produziert wurden (vor Mai 2022, siehe MP_RoomSensor_Parameter).
Weitere Informationen finden Sie unter www.belimo.com.

Über MP_Address wird vorgegeben, mit welchem MP-Bus-Teilnehmer der Baustein kommunizieren soll. bStart aktiviert die Kommunikation mit dem MP-Bus-Teilnehmer. Über bBusy wird angezeigt, dass der Baustein aktiv ist. Mit bError wird ein Fehler in der Kommunikation mit dem Antrieb angezeigt. Die Art des Fehlers kann mit iErrorId ausgelesen werden.

Eingänge

VAR_INPUT
  MP_Address               : USINT := 1;
  bStart                   : BOOL;
  strDataKL6771            : DataKL6771;
  iCO2LimitForGood         : UINT := 1000;
  iCO2LimitForModerate     : UINT := 1500;
  nEnabledStatusAirQuality : E_MP_EnabledStatus;
  nVisibilityCO2           : E_MP_DisplayVisibility;
END_VAR

Name	Typ	Beschreibung
MP_Address	USINT	MP-Bus-Adresse des Slaves.
bStart	BOOL	Positive Flanke startet den Baustein. Liegt dauerhaft ein TRUE an, so wird der Baustein mit der Zeit TMPolling zyklisch aktiv.
strDataKL6771	DataKL6771	Datenstruktur, die mit dem KL6771() Baustein verbunden sein muss.
iCO2LimitForGood	UINT	CO2-Grenzwert für „Good“ Luftqualität in ppm (600..1249).
iCO2LimitForModerate	UINT	CO2-Grenzwert für „Moderate“ Luftqualität in ppm (1250..2000).
nEnabledStatusAirQuality	E_MP_EnabledStatus	Status der Luftqualitätsanzeige
nVisibilityCO2	E_MP_DisplayVisibility	Sichtbarkeit des CO2-Wertes

Ausgänge

VAR_OUTPUT
  bBusy                  : BOOL;
  bError                 : BOOL;
  iErrorId               : MP_Error;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieses Bit wird so lange gesetzt, wie der Baustein aktiv ist.
bError	BOOL	Der Ausgang wird TRUE, sobald ein Fehler auftritt. Dieser Fehler wird über die Variable iErrorId beschrieben.
iErrorId	MP_ERROR	Der Ausgang gibt im Fehlerfall einen Fehlercode aus. Gleichzeitig wird bError TRUE.

Voraussetzungen

Entwicklungsumgebung	erforderliche TC3 SPS-Bibliothek
TwinCAT ab v3.1.4024.46	Tc2_MPBus ab 3.6.1.0
