MP_RoomSensor_Parameter

Dieser Funktionsbaustein dient zur Parametrierung von Raumsensoren der Typen 22Rxx-19-1, die vor Mai 2022 produziert wurden (ab Mai 2022, siehe MP_OperatingUnit_Configuration).
Weitere Informationen finden Sie unter www.belimo.com.

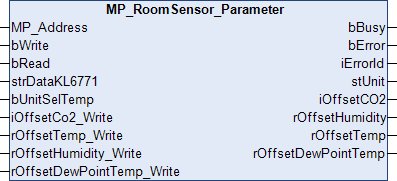

Über MP_Address wird vorgegeben, mit welchem MP-Busteilnehmer der Baustein kommunizieren soll. bRead liest die Parameter aus, bWrite schreibt sie in den Raumsensor. Über bBusy wird angezeigt, dass der Baustein aktiv ist. Mit bError wird ein Fehler in der Kommunikation mit dem Antrieb angezeigt. Die Art des Fehlers kann mit iErrorId ausgelesen werden.

Eingänge

VAR_INPUT
  MP_Address                : USINT := 1;
  bWrite                    : BOOL;
  bRead                     : BOOL;
  strDataKL6771             : DataKL6771;
  bUnitSelTemp              : BOOL;
  iOffsetCo2_Write          : INT;
  rOffsetTemp_Write         : LREAL;
  rOffsetHumidity_Write     : LREAL;
  rOffsetDewPointTemp_Write : LREAL;;
END_VAR

Name	Typ	Beschreibung
MP_Address	USINT	MP-Bus-Adresse des Slaves.
bWrite	BOOL	Positive Flanke startet den Baustein und schreibt den Parameter.
bRead	BOOL	Positive Flanke startet den Baustein und liest den Parameter.
strDataKL6771	DataKL6771	Datenstruktur, die mit dem KL6771() Baustein verbunden sein muss.
bUnitSelTemp	BOOL	FALSE = °C, TRUE = °F.
iOffsetCo2_Write	INT	OffsetCO2 [ppm] -500...500.
rOffsetTemp_Write	LREAL	OffsetTemp [UnitSel] -15...15 °C (-27...27 °F)
rOffsetHumidity_Write	LREAL	OffsetHumidity [%] -20...+20.
rOffsetDewPointTemp_Write	LREAL	OffsetDewPointTemp [UnitSel] -15...15 °C (-27...27 °F).

Ausgänge

VAR_OUTPUT
  bBusy               : BOOL;
  bError              : BOOL;
  iErrorId            : MP_Error;
  stUnit              : STRING;
  iOffsetCO2          : INT;
  rOffsetHumidity     : LREAL;
  rOffsetTemp         : LREAL;
  rOffsetDewPointTemp : LREAL;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieses Bit wird so lange gesetzt, wie der Baustein aktiv ist.
bError	BOOL	Der Ausgang wird TRUE, sobald ein Fehler auftritt. Dieser Fehler wird über die Variable iErrorId beschrieben.
iErrorId	MP_ERROR	Der Ausgang gibt im Fehlerfall einen Fehlercode aus. Gleichzeitig wird bError TRUE.
stUnit	STRING	C = °C oder F = °F, ? = nicht gelesen.
iOffsetCO2	INT	OffsetCO2 [ppm].
rOffsetHumidity	LREAL	OffsetHumidity [%] 0.01.
rOffsetTemp	LREAL	OffsetTemp [°C oder °F] 0.01.
rOffsetDewPointTemp	LREAL	DewOffsetTemp [°C oder °F] 0.01.

Voraussetzungen

Entwicklungsumgebung	Einzubindende SPS-Bibliothek
TwinCAT ab v3.1.4024.10	Tc2_MPBus ab 3.4.12.0
