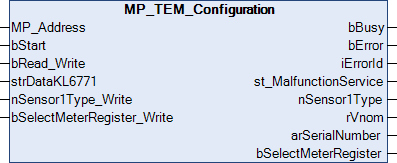

MP_TEM_Configuration

Dieser Funktionsbaustein dient zur Konfiguration der Thermal Energy Meter Typ 22PE-.. und 22PEM-.. . Weitere Informationen finden Sie unter www.belimo.com.

Über MP_Address wird vorgegeben, mit welchem MP-Bus-Teilnehmer der Baustein kommunizieren soll. bStart aktiviert die Kommunikation mit dem MP-Bus-Teilnehmer. Über bBusy wird angezeigt, dass der Baustein aktiv ist. Mit bError wird ein Fehler in der Kommunikation mit dem Antrieb angezeigt. Die Art des Fehlers kann mit iErrorId ausgelesen werden.

Eingänge

VAR_INPUT
  MP_Address                 : USINT := 1;
  bStart                     : BOOL;
  bRead_Write                : BOOL;
  strDataKL6771              : DataKL6771;
  nSensor1Type_Write         : E_MP_EV_V4_Sensor1Type;
  bSelectMeterRegister_Write : BOOL;
END_VAR

Name	Typ	Beschreibung
MP_Address	USINT	MP-Bus-Adresse des Slaves.
bStart	BOOL	Positive Flanke startet den Baustein. Liegt dauerhaft ein TRUE an, so wird der Baustein mit der Zeit TMPolling zyklisch aktiv.
bRead_Write	BOOL	Wenn FALSE dann nur LESEN, bei TRUE LESEN und SCHREIBEN.
strDataKL6771	DataKL6771	Datenstruktur, die mit dem KL6771() Baustein verbunden sein muss.
nSensor1Type_Write	E_MP_EV_V4_Sensor1Type	Sensor 1 Typ
bSelectMeterRegister_Write	BOOL	FALSE = zertifiziertes Zählwerk; TRUE = Lebensdauer Zählwerk.

Ausgänge

VAR_OUTPUT
  bBusy                 : BOOL;
  bError                : BOOL;
  iErrorId              : MP_Error;
  st_MalfunctionService : St_MP_EV_V4_MalfunctionServiceInfo;
  nSensor1Type          : E_MP_EV_V4_Sensor1Type;
  rVnom                 : LREAL;
  arSerialNumber        : ARRAY[0..1] OF DWORD;
  bSelectMeterRegister  : BOOL;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Dieses Bit wird so lange gesetzt, wie der Baustein aktiv ist.
bError	BOOL	Der Ausgang wird TRUE, sobald ein Fehler auftritt. Dieser Fehler wird über die Variable iErrorId beschrieben.
iErrorId	MP_ERROR	Der Ausgang gibt im Fehlerfall einen Fehlercode aus. Gleichzeitig wird bError TRUE.
st_MalfunctionService	St_MP_EV_V4_MalfunctionServiceInfo	Störungs- und Serviceinformationen
nSensor1Type	E_MP_EV_V4_Sensor1Type	Sensor 1 Typ
rVnom	LREAL	Nennvolumenstrom in l/s (0...100).
arSerialNumber	ARRAY OF DWORD	Seriennummer des Geräts.
bSelectMeterRegister	BOOL	FALSE = zertifiziertes Zählwerk; TRUE = Lebensdauer Zählwerk.

Voraussetzungen

Entwicklungsumgebung	erforderliche TC3 SPS-Bibliothek
TwinCAT ab v3.1.4024.26	Tc2_MPBus ab 3.4.14.0
