Einstellungen

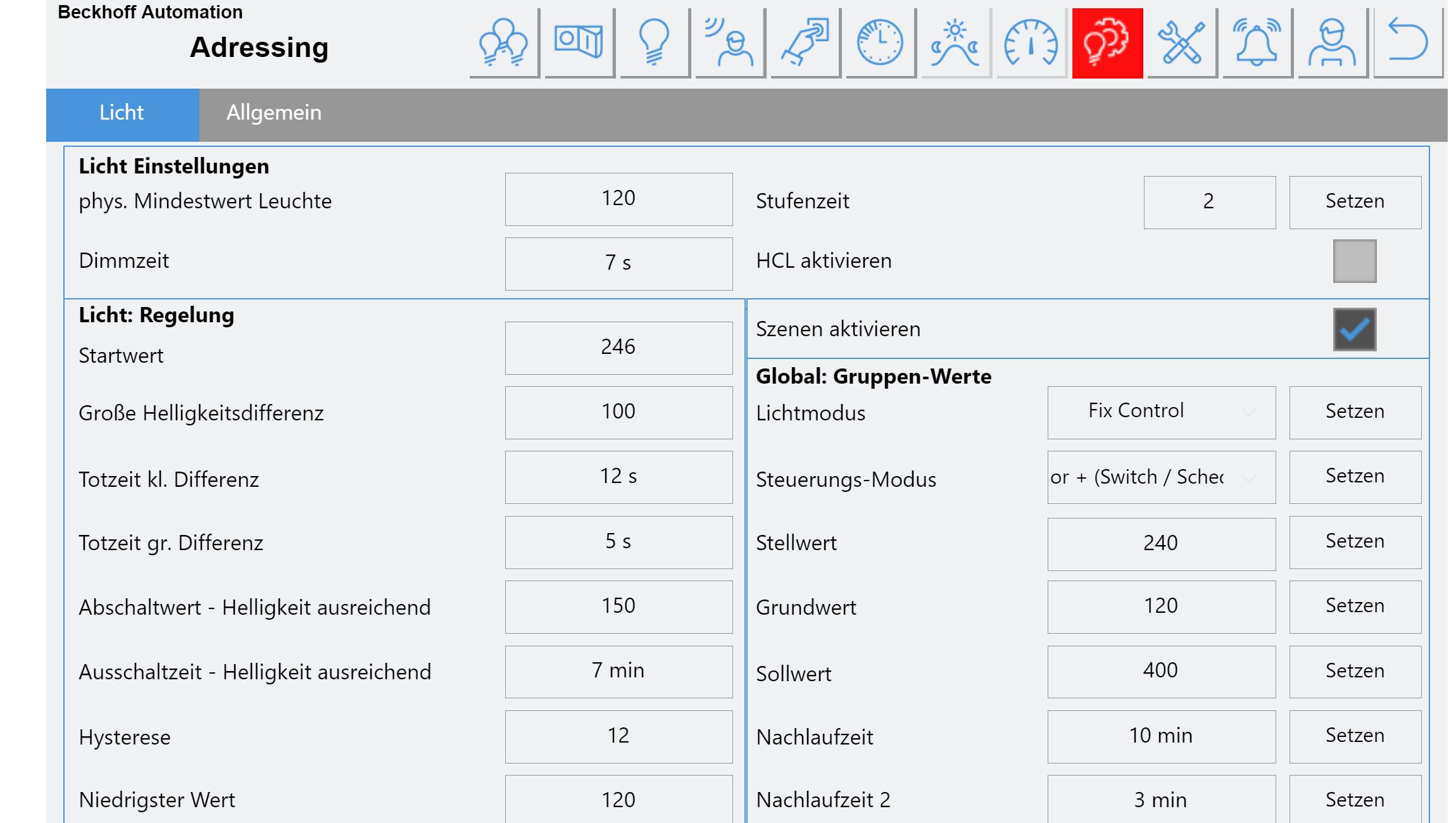

Licht-Einstellungen

Phys. Mindestwert Leuchte

Physikalischer Mindestwert als DALI-Wert, den die eingesetzten Leuchten unterstützen. Bei unterschiedlichen Mindestwerten geben Sie immer den größten an.

Dimmzeit

Zeit, die benötigt wird um vom minimalen bis zum maximalen Wert zu dimmen.

Stufenzeit

Die Stufenzeit gibt an, in welcher Geschwindigkeit eine Veränderung in der Lichtstärke angefahren werden soll.

1: 357,796 Stufen/s

2: 253,000 Stufen/s

3: 178,898 Stufen/s

4: 126,500 Stufen/s

5: 89,449 Stufen/s

6: 63,250 Stufen/s

7: 44,725 Stufen/s

HCL

Aktiviert HCL (Tuneable White).

Szenen aktivieren

Aktiviert die Szenensteuerung.

Lichtmodus-Regelung

Startwert

Der Dali-Wert bei dem die Leuchten der Gruppe starten, wenn die Regelung aktiviert wird.

Große Helligkeitsdifferenz

Ist die Differenz zwischen Sollwert und Istwert größer als der eingestellte Wert, wird die „Totzeit gr. Differenz“ verwendet, ansonsten „Totzeit kl. Differenz“.

Totzeit kl. Differenz

Totzeit zwischen den einzelnen Dali-Befehlen mit denen das Leuchten-Level verändert wird, wenn eine kleine Helligkeitsdifferenz vorhanden ist.

Totzeit gr. Differenz

Totzeit zwischen den einzelnen Dali-Befehlen mit denen das Leuchten-Level verändert wird, wenn eine große Helligkeitsdifferenz vorhanden ist.

Abschaltwert/ Hell Genug

Wenn der Helligkeitswert um den Wert des Abschaltwertes größer ist als der Soll-Wert, dann wird nach der Ausschaltzeit die Gruppe ausgeschaltet. Die Regelung kann in der Zeit jedoch noch bis zum „Niedrigster Wert“ weiter herunterregeln.

Ausschaltzeit, wenn Hell genug

Zeitdauer, bis die Gruppe ausgeschaltet wird, wenn der Abschaltwert erreicht ist.

Hysterese

Regelhysterese um den Sollwert. Wenn der Istwert ± der Hysterese um den Sollwert liegt, wird der Leuchtenwert nicht verändert.

Niedrigster Wert

Der Dali-Wert bis zu dem die Leuchten heruntergeregelt werden sollen. Dieser muss größer oder gleich dem „Phys. Mindestwert Leuchte“ Wert sein.

Globale Gruppen-Werte Setzen

Die nachfolgenden beschriebenen Einstellungen werden nur nach der Betätigung des jeweiligen Buttons gesetzt. Die Werte werden für alle Gruppen geschrieben. Sie können jedoch einzelne Gruppen dafür im Gruppendialog sperren.

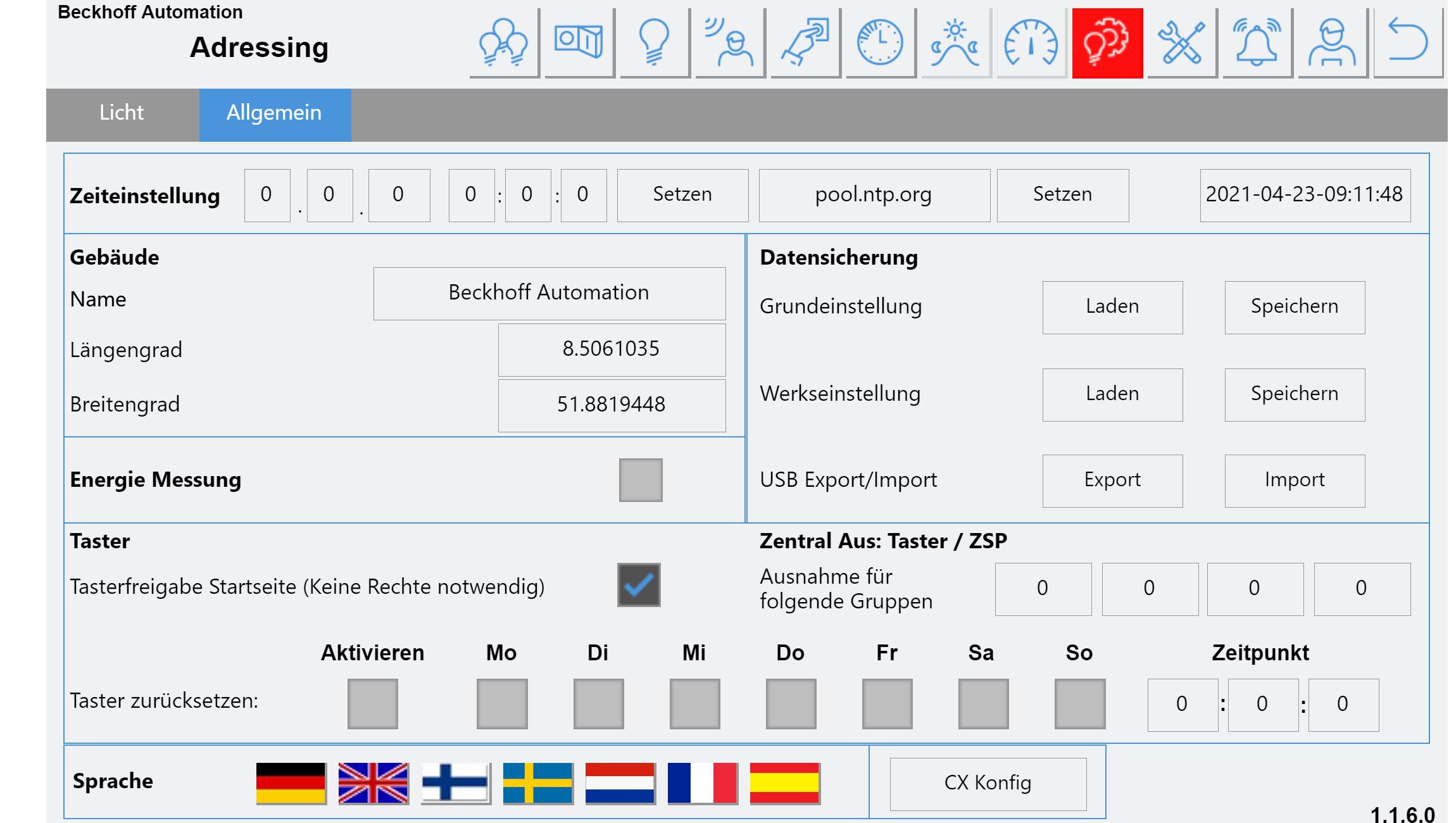

Zeiteinstellung

Die Uhrzeit können Sie manuell einstellen und über den Button Setzen aktivieren oder automatisch von einem Zeitserver abrufen. Tragen Sie dazu die Adresse des Zeitservers ein und aktivieren sie über einen Klick auf den Button Setzen.

Gebäude

Name

Texteintrag oben links. z. B.: Etagenbezeichnung

Längengrad

Für Sonnenaufgang- / -untergang Berechnungen für HCL notwendig.

Breitengrad

Für Sonnenaufgang- / -untergang Berechnungen für HCL notwendig.

Energie Messung

Aktiviert die Energiemessung und Aufzeichnung der csv Daten.

Taster

Tasterfreigabe Startseite

Aktiviert die Anzeige der ersten 24 Taster auf der Startseite.

Hinweis Taster sind ohne Login/Rechte bedienbar!

Ausnahme für folgende Gruppen

Bis zu 4 Gruppen können ausgewählt werden, welche nicht vom Zentral-Aus eines Tasters beeinflusst werden. Besonders für Flurbeleuchtung hilfreich.

Taster zurücksetzen

Zum Startzeitpunkt werden alle Taster zurückgesetzt. Über Taster geschaltete Gruppen werden ausgeschaltet, sofern kein anderes Ereignis (Präsenz, ZSP) anliegt.

Sprache

Deutsch, Englisch, Finnisch, Schwedisch, Niederländisch, Französisch, Spanisch

Hinweis Noch nicht übersetzte Begriffe sind auf Englisch!

Datensicherung

Grundeinstellungen

Mit einem Druck auf den Speichern oder Laden Button wird jeweils ein Dialog geöffnet. In diesem geben Sie den PIN (Default: 1909) ein. Nach korrekter Eingabe werden die Buttons zum Speichern und Laden sichtbar. Der Vorgang kann je nach Projektgröße eine längere Zeit dauern.

Werkseinstellungen

Mit einem Druck auf den Speichern oder Laden Button wird jeweils ein Dialog geöffnet. In diesem geben Sie den PIN ein. Nach korrekter Eingabe werden die Buttons zum Speichern und Laden sichtbar. Der Vorgang kann je nach Projektgröße eine längere Zeit dauern.

USB Export/Import

Exportiert die Daten von der Steuerung auf den USB-Stick,

Importiert die Daten von dem USB-Stick auf die Steuerung.

Die Daten werden nicht automatisch geladen/aktiviert. Benutzen Sie die Grundeinstellung Laden.

CX Konfig

Dieser Button funktioniert nur auf einem Touchpanel (z. B. CP6606). Es können allgemeine Einstellungen des Gerätes zu FTP, Firewall etc. vorgenommen werden.
