FB_BA_AC_Dmp2P

Das Aggregate-Template repräsentiert die Ansteuerung einer Zweipunktklappe mit integrierter Überwachung beider Endlagen.

Typische Anwendungen des Templates sind die Außen- und Fortluftklappe einer raumlufttechnischen Anlage.

Ein wesentlicher Bestandteil der Klappensteuerung ist das Template

FB_BA_ActuatorCmd

Die Einbindung der Klappe in das Anlagensteuerprogramm der Lüftungsanlage erfolgt mit dem Funktionsbaustein Aggregate.

Jedes Template gibt es in 2 verschiedenen Ausstattungsvarianten bezüglich der Verbindung zur IO-Prozessebene, siehe IO-Mapping. Diese Dokumentation bezieht sich auf die Variante RAW.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

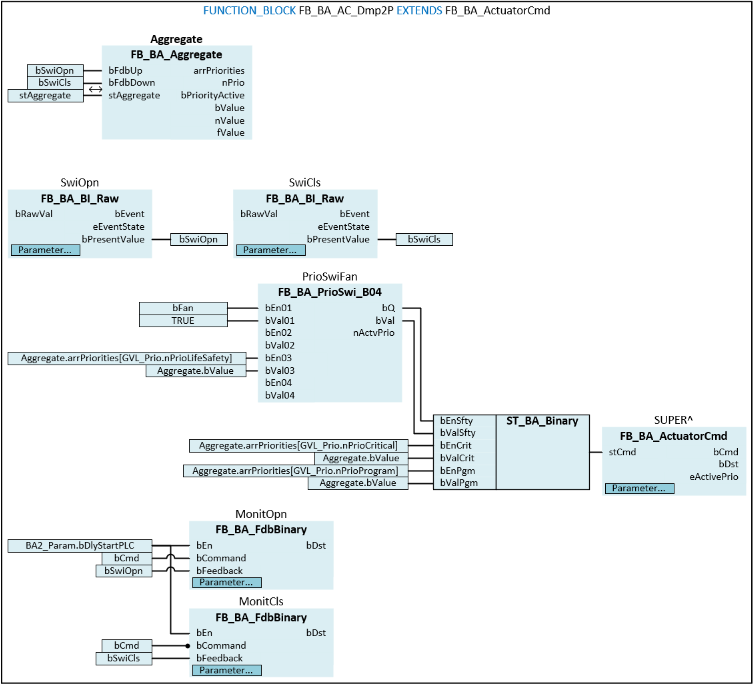

Blockschaltbild

Prinzipschema 01

Das Schema zeigt die vorgesehene Anwendung des Templates mit den beteiligten Anlagenelementen.

Prinzipschema 02

Das Schema zeigt die Einbindung des Templates innerhalb einer Anlage.

Syntax

FUNCTION_BLOCK FB_BA_AC_Dmp2P EXTENDS FB_BA_ActuatorCmd
VAR_INPUT
  bFan                    : BOOL;
END_VAR
VAR_OUTPUT
  bSwiOpn                 : BOOL;
  bSwiCls                 : BOOL;
END_VAR
VAR_IN_OUT
  stAggregate             : ST_BA_Aggregate;
END_VAR
VAR_INPUT CONSTANT
  SwiOpn                  : FB_BA_BI_Raw;
  SwiCls                  : FB_BA_BI_Raw;
  MonitOpen               : FB_BA_FdbBinary;
  MonitClose              : FB_BA_FdbBinary;
  Aggregate               : FB_BA_Aggregate;
END_VAR
VAR
  PrioSwiFan              : FB_BA_PrioSwi_B04;
END_VAR

Eingänge

Name	Typ	Beschreibung
bFan	BOOL	Das Eingangssignal „Ventilator Ein“ dient innerhalb einer raumlufttechnischen Anlage dem Anlagenschutz der angeschlossenen Klappe. Solange das Eingangssignal „Ventilator Ein“ TRUE ist, wird innerhalb des Templates die Priorität „Kritisch“ am Prioritätenschalter PrioSwiFan aktiviert und die Klappe eingeschaltet.

Name

Typ

Beschreibung

bFan

BOOL

Das Eingangssignal „Ventilator Ein“ dient innerhalb einer raumlufttechnischen Anlage dem Anlagenschutz der angeschlossenen Klappe.

Solange das Eingangssignal „Ventilator Ein“ TRUE ist, wird innerhalb des Templates die Priorität „Kritisch“ am Prioritätenschalter PrioSwiFan aktiviert und die Klappe eingeschaltet.

Ausgänge

Name	Typ	Beschreibung
bSwiOpn	BOOL	Endlage „Offen“ der Klappe ist erreicht.
bSwiCls	BOOL	Endlage „Zu“ der Klappe ist erreicht.

Ein- / Ausgänge

Name	Typ	Beschreibung
stAggregate	ST_BA_Aggregate	Bidirektionale Aggregatestruktur über welche die Freigaben und Schaltwerte an den Auswertebaustein der Schrittkettensteuerung Aggregate übermittelt werden. Die Aggregatestruktur überträgt die aufgenommenen Rückmeldungen hoch und runter an die zentrale Anlagensteuerung.

Eingänge CONSTANT

Name	Typ	Beschreibung
SwiOpn	FB_BA_BI_Raw	Binär-Eingangs-Objekt dient der Verarbeitung des Endlagenschalters Offen.
SwiCls	FB_BA_BI_Raw	Binär-Eingangs-Objekt dient der Verarbeitung des Endlagenschalters Zu.
MonitOpn	FB_BA_FdbCtrlBinary	Das Template überwacht die Endlage „Auf“ der Klappe.
MonitCls	FB_BA_FdbCtrlBinary	Das Template überwacht die Endlage „Zu“ der Klappe.
Aggregate	FB_BA_Aggregate	Der Aggregatebaustein repräsentiert den Empfangsbaustein einer Schrittkettensteuerung. Innerhalb des Funktionsbausteins wird die Aggregatestruktur stAggregate ausgewertet und anhand der Ein- und Ausgänge in das Template integriert.

Variablen

Name	Typ	Beschreibung
PrioSwiFan	FB_BA_PrioSwi_B04	Der Prioritätenschalter PrioSwiFan ermittelt anhand des Aggregatebausteins Aggregate und der Eingangsvariable bFan die Freigabebedingungen und Einschaltwerte für die Priorität kritisch der Klappe.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.56	TF8040 \| TwinCAT Building Automation ab V5.8.0.0
