FB_BA_H_HtgCir01

Template FB_BA_H_HtgCir01 dient der Programmierung eines statischen Heizkreises.

Die wesentlichen Bestandteile des Templates sind:

Vorlauftemperaturregelung.
Heizkurve außentemperaturabhängig mit Nachtabsenkung.
Betriebsartenauswahl.
Steuerung der Heizkreispumpe.
Ansteuerung eines stetigen Regelventils.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

Störabschaltungen

Die Anlage schaltet ab bei:

Störung der Heizkreispumpe
Störung des Vorlauftemperaturfühlers

Die folgende Tabelle listet die ereignisfähigen Objekte des Templates auf, welche relevante Störungen am PlantLock auslösen können. Die Parametrierung der Lockpriorität dieser Ereignisse ist im FB_init zu finden.

Funktionsblock	eEnPlantLock	Funktionsblock	bPrioHigh	bPrioMedium
TFl.MV	E_BA_LockPriority.eMedium	PlantLock		X
Pu.Dst	E_BA_LockPriority.eMedium		X

Funktionsblock

eEnPlantLock

Funktionsblock

bPrioHigh

bPrioMedium

TFl.MV

E_BA_LockPriority.eMedium

PlantLock

Pu.Dst

E_BA_LockPriority.eMedium

Prinzipschema

Das Prinzipschema zeigt die vorgesehene Anwendung des Templates mit den beteiligten Anlagenelementen.

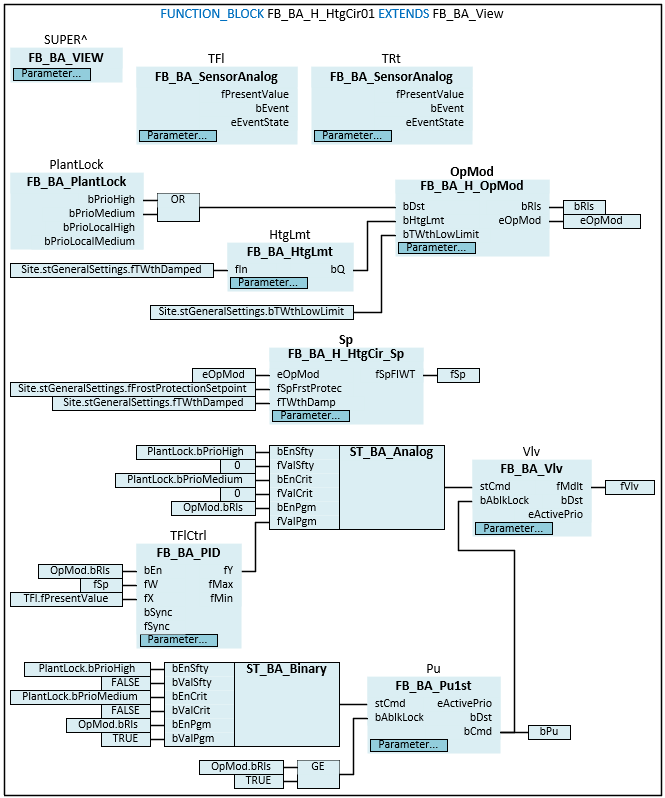

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_H_HtgCir01 EXTENDS FB_BA_View
VAR_OUTPUT
  eOpMod       : E_BA_EnergyLvl;
  bRls         : BOOL;
  fSp          : REAL;
  bPu          : BOOL;
  fVlv         : REAL;
END_VAR
VAR_INPUT CONSTANT
  TFl          : FB_BA_SensorAnalog_Raw;
  TRt          : FB_BA_SensorAnalog_Raw;
  Vlv          : FB_BA_Vlv;
  Pu           : FB_BA_Pu1st;
  Sp           : FB_BA_H_HtgCir_Sp;
  OpMod        : FB_BA_H_OpMod;
  HtgLmt       : FB_BA_HtgLmt;
  TFlCtrl      : FB_BA_PID;
  PlantLock    : FB_BA_PlantLock;
END_VAR

Ausgänge

Name	Typ	Beschreibung
eOpMod	E_BA_EnergyLvl	Betriebsart des Heizkreises.
bRls	BOOL	Die Variable zeigt an, dass der Heizkreis in Betrieb ist.
fSp	REAL	Errechneter Sollwert der Heizkennlinie.
bPu	BOOL	Heizkreispumpe ist aktiv.
fVlv	REAL	Errechneter Stellwert für das Regelventil.

Eingänge CONSTANT

Name	Typ	Beschreibung
TFl	FB_BA_SensorAnalog	Der Funktionsbaustein repräsentiert die Vorlauftemperatur.
TRt	FB_BA_SensorAnalog	Der Funktionsbaustein repräsentiert die Rücklauftemperatur.
Vlv	FB_BA_Vlv	Regelventil
Pu	FB_BA_Pu1st	Heizkreispumpe
Sp	FB_BA_H_HtgCir_Sp	Der Funktionsbaustein berechnet den Sollwert der Vorlauftemperatur in Abhängigkeit der gedämpften Außentemperatur und des Frostschutzsollwertes. Die gedämpfte Außentemperatur Site.stGeneralSettings.fTWthDamped und der Frostschutzsollwert Site.stGeneralSettings.fFrostProtectionSetpoint stammen aus der globalen Variablenliste Site.
OpMod	FB_BA_H_OpMod	Betriebsartenauswahl des Heizkreises (Auto, Protection, Economy und Comfort). Die Variable Site.stGeneralSettings.bTWthLowLimit zeigt an, dass der untere Grenzwert der Außentemperatur unterschritten wurde und somit die Frostschutzfunktion aktiv ist.
HtgLmt	FB_BA_HtgLmt	Der im Funktionsbaustein integrierte Heizgrenzschalter ermöglicht den automatischen Heizbetrieb in Abhängigkeit von der gedämpften Aussentemperatur. Die gedämpfte Außentemperatur Site.stGeneralSettings.fTWthDamped stammt aus der globalen Variablenliste Site.
TFlCtrl	FB_BA_PID	Vorlauftemperaturregelung des Heizkreises.
PlantLock	FB_BA_PlantLock	Mit dem Aufruf des Funktionsbausteins werden auf dieser und tiefergelegenen Ebenen des Heizkreises die relevanten Störungen der ereignisfähigen Objekte gesammelt und ausgegeben. Diese relevanten Störungen lösen die Betriebsart E_BA_EnergyLvl.eProtection im Betriebsartenprogramm OpMod aus. Dies hat zur Folge, dass der Heizkreis in die Betriebsart E_BA_EnergyLvl.eProtection geschaltet wird. Eine Auflistung der anlagenabschaltenden Störungen sind unter Störabschaltungen zu finden.
