FB_BA_AutomationControl

Das Template beinhaltet für eine Automationsstation relevante Basisfunktionen und Projektinformationen.

Im Sub-Template Device werden Informationen zum Projekt und Diagnosemöglichkeiten angeboten. Eine Parametrierung des BACnet Device und allgemeiner BACnet-Parameter findet statt.

Unterhalb von Device gibt es zwei Möglichkeiten, um die BACnet-Systemzeit oder die lokale NT-Systemzeit des TwinCAT-Systems zu integrieren.

Das Sub-Template EvtGroups stellt für das Absetzen der objektintegrierten Meldungen (intrinsic reporting) Ereignisklassen (Meldeklassen) bereit.

Das Sub-Template Cabinet dient der Sammlung und Anzeige von Schaltschrankmeldungen. Eine Auswertung der Alarme der Automationsstation findet statt und ein zentrales Quittieren kann ausgelöst werden.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

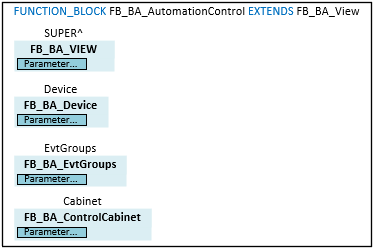

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AutomationControl EXTENDS FB_BA_View
VAR_INPUT CONSTANT
     Device             : FB_BA_Device;
     EvtGroups          : FB_BA_EvtGroups;
     Cabinet            : FB_BA_ControlCabinet;
END_VAR

VAR_INPUT CONSTANT

Name	Typ	Beschreibung
Device	FB_BA_Device	Im Template werden Informationen zum Projekt und Diagnosemöglichkeiten angeboten. Eine Parametrierung des BACnet Device und allgemeiner BACnet Parameter findet statt. Unterhalb von FB_BA_Device gibt es zwei Möglichkeiten, um die BACnet-Systemzeit oder die lokale NT-Systemzeit des TwinCAT-Systems zu integrieren.
EvtGroups	FB_BA_EvtGroups	Das Template stellt für das Absetzen der objektintegrierten Meldungen (intrinsic reporting) Ereignisklassen (Meldeklassen) bereit.
Cabinet	FB_BA_ControlCabinet	Das Template dient der Sammlung und Anzeige von Schaltschrankmeldungen. Eine Auswertung der Alarme der Automationsstation findet statt und ein zentrales Quittieren kann ausgelöst werden.

Name

Typ

Beschreibung

Device

FB_BA_Device

Im Template werden Informationen zum Projekt und Diagnosemöglichkeiten angeboten. Eine Parametrierung des BACnet Device und allgemeiner BACnet Parameter findet statt.

Unterhalb von FB_BA_Device gibt es zwei Möglichkeiten, um die BACnet-Systemzeit oder die lokale NT-Systemzeit des TwinCAT-Systems zu integrieren.

EvtGroups

FB_BA_EvtGroups

Das Template stellt für das Absetzen der objektintegrierten Meldungen (intrinsic reporting) Ereignisklassen (Meldeklassen) bereit.

Cabinet

FB_BA_ControlCabinet

Das Template dient der Sammlung und Anzeige von Schaltschrankmeldungen. Eine Auswertung der Alarme der Automationsstation findet statt und ein zentrales Quittieren kann ausgelöst werden.
