FB_BA_BrightnessPresenceDALI

Dieses Template dient zum Auslesen eines kombinierten DALI-Helligkeits- und Präsenzmelders.

Datenaustausch HMI

Der Datenaustausch mit der HMI wird in der Basisklasse FB_BA_BaseBrightnessPresence (interner Baustein) realisiert. In diesem Template sichtbar ist die Verwendung folgender Variable:

bInitializeRm: Start DALI-Initialisierungsroutine aus der HMI.

Funktion

Das Gerät selbst wird spezifiziert durch die Instanznummer der Präsenz, nInstancePresence, und der Instanznummer der Helligkeit, nInstanceBrightness. Hinzu kommt die gerätespezifische Auflösung, nResBrtns. Diese drei Kenngrössen sind von Hersteller zu Hersteller verschieden.

Im internen Baustein BrightnessPresenceSns wird die Helligkeit zyklisch (Intervall nPrdQueryBrtns [s]) abgefragt. Bei der Präsenz hingegen wird das geräteinterne Ereignissystem (notifications) verwendet, welches selbsttätig ein Telegramm losschickt, sobald Präsenz bzw. Abwesenheit erkannt wird.

Die DALI-spezifischen Parameter dieses Bausteines (nInstPrc, nInstBrtns und nResBrtns) werden durch Ein TRUE-Signal an bInitialize oder über die HMI durch bInitialize_In an das betreffende Gerät übertragen. Die Adressierung des Gerätes erfolgt über die Benennung der Adresse (nAdr) und der Verknüpfung des Kommunikationsbausteines der entsprechenden DALI-Linie über ipDALICommunication.

Der Baustein PresenceDelay stellt ein abfallverzögertes Signal bPresence zur Verfügung. Nach Ablauf der Verzögerungszeit wird zusätzlich eine positive Flanke an bRstSwi ausgebeben, mit der die Merkerschaltungen von Licht und Jalousie abgelöscht werden können.

Präsenz und Helligkeitswert werden an die Objekte Presence und Brightness verknüpft und stehen so im BACnet zur Verfügung.

Eine eventuelle Skalierung der Helligkeit kann durch entsprechende Parametrierung von Brightness im FB_Init durch die Parameter fResolution und fScaleOffset erfolgen.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

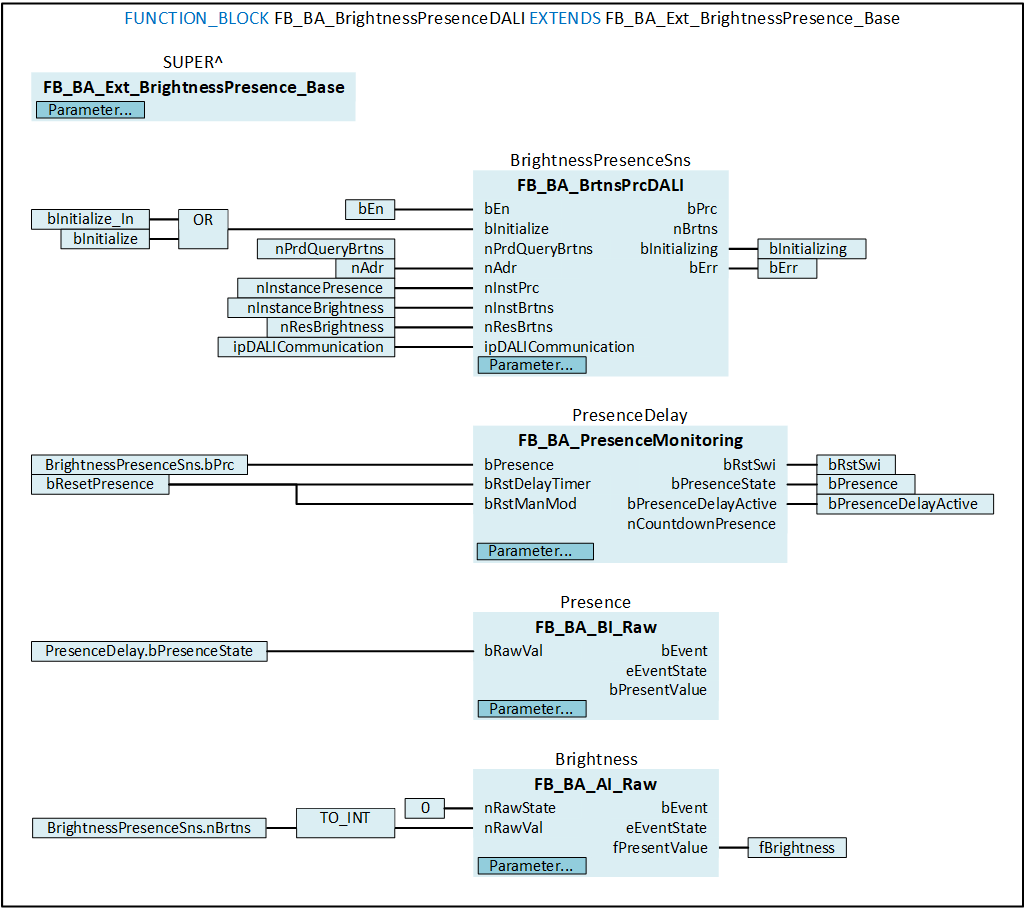

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_BrightnessPresenceDALI EXTENDS FB_BA_Ext_BrightnessPresence_Base
VAR_INPUT
  bEn                      : BOOL;
  bInitialize              : BOOL;
  bResetPresence           : BOOL;
  nPrdQueryBrtns           : UDINT  := 1;
END_VAR
VAR_OUTPUT
  bPresence                : BOOL;
  bPresenceDelayActive     : BOOL;
  bRstSwi                  : BOOL;
  fBrightness              : REAL;
  bInitializing            : BOOL;
  bErr                     : BOOL;
END_VAR
VAR_INPUT CONSTANT PERSISTENT
  nAdr                     : BYTE;
  nInstancePresence        : BYTE;
  nInstanceBrightness      : BYTE;
  nResBrtns                : BYTE;
  ipDALICommunication      : Tc3_DALI.I_DALICommunication;
END_VAR
VAR_INPUT CONSTANT
  BrightnessPresenceSns    : FB_BA_BrtnsPrcDALI;
  PresenceDelay            : FB_BA_PresenceMonitoring;
  Brightness               : FB_BA_AI_RAW;
  Presence                 : FB_BA_BI_RAW;
END_VAR

VAR_INPUT

Name	Typ	Beschreibung
bEn	BOOL	Freigabe des Bausteines: ein TRUE-Signal an diesem Eingang aktiviert die Funktion.
bInitialize	BOOL	Eine positive Flanke an diesem Eingang startet die DALI-Initialisierungsroutine, welche die eingestellten Parameter in das DALI-Gerät überträgt, siehe FB_BA_Swi4DALI.
bResetPresence	BOOL	Setzt die interne Abfallverzögerung der Präsenz zurück und triggert dadurch einmal den Ausgang bRstSwi.
nPrdQueryBrtns	UDINT	Abfrageintervall der Helligkeit in Sekunden. Die Deklaration dieser Variable als Eingang soll eine variable Abfragegeschwindigkeit ermöglichen. So genügt bei einer Konstantlichtregelung beispielsweise zunächst ein langsames Abfrageintervall bis eine größere auszugleichende Abweichung erkannt wird, die dann mit einem kürzeren Abfrageintervall ausgeregelt wird.

VAR_OUTPUT

Name	Typ	Beschreibung
bPresence	BOOL	Präsenzmelde-Ausgang.
bPresenceDelayActive	BOOL	Dieser Ausgang steht dann auf TRUE, wenn keine Präsenz mehr erkannt wird und der Präsenzmelde-Ausgang bPresence nur noch durch die interne Abfallverzögerung gesetzt ist.
bRstSwi	BOOL	Rücksetzausgang für Handübersteuerungen. Wird für einen SPS-Zyklus nach Ablauf der der internen Präsenzverzögerung (siehe PresenceDelay) oder bei einem TRUE-Signal am Eingang bResetPresence gesetzt,
fBrightness	REAL	Gemessene Helligkeit. Die Einheit ist herstellerspezifisch. Eine Umrechnung in Lux muss, falls gewünscht, beim Hersteller erfragt werden.
bInitializing	BOOL	Der Sensor befindet sich in der DALI-Initialisierungsphase, d.h. die eingetragenen Parameter werden in das DALI-Gerät übertragen.
bErr	BOOL	Fehlerausgang. Ein Klartext wird in TwinCAT im Ausgabefenster in der Fehlerliste (Error List) ausgegeben.

VAR_INPUT CONSTANT PERSISTENT

Name	Typ	Beschreibung
nAdr	BYTE	DALI-Einzeladresse des Sensors.
nInstancePresence	BYTE	Nummer der abzufragenden Präsenz-Instanz.
nInstanceBrightness	BYTE	Nummer der abzufragenden Helligkeits-Instanz.
nResBrtns	BYTE	Herstellerspezifische Helligkeits-Auflösung.
ipDALICommunication	Tc3_DALI.I_DALICommunication	Interface-Pointer auf den DALI-Kommunikationsbaustein.

VAR_INPUT CONSTANT

Name	Typ	Beschreibung
BrightnessPresenceSns	FB_BA_BrtnsPrcDALI	Baustein zum Auslesen des DALI-Helligkeits- und Präsenzsensors.
PresenceDelay	FB_BA_PresenceMonitoring	Universelles Präsenzmeldetemplate mit Rücksetzeingängen für Verzögerungstimer und Handfunktion.
Brightness	FB_BA_AI_RAW	Dieser Baustein dient zum einen der Umrechnung des herstellerspezifischen Rohwertes der Helligkeit auf eine gewünschte Einheit, beispielsweise Lux und zum anderen zur Darstellung des Wertes im BACnet.
Presence	FB_BA_BI_RAW	Baustein zur Darstellung des Präsenzzustandes im BACnet.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
