History

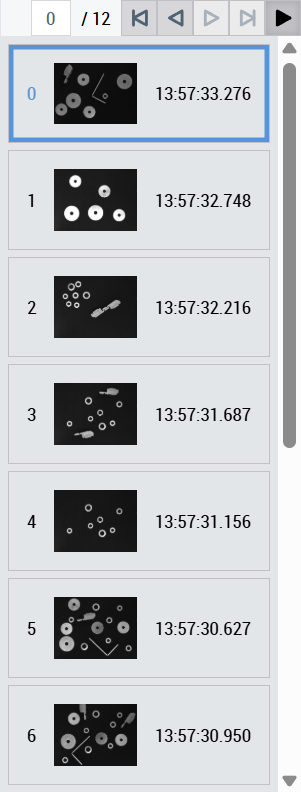

Das History-Control TcHmiVnHistory steuert die History-Funktionalität von einem ImageWatch Control über eine Toolbar und bringt eine grafische Auflistung (Image List) der History-Bilder mit. Die Beschreibung der einzelnen Konfigurationsmöglichkeiten finden Sie unter den folgenden Kategorien auf dieser Seite. Zu den jeweiligen Kategorien gibt es Unterkapitel mit weiteren Informationen. Dieses Control kann nur in Verbindung mit einem ImageWatch-Control verwendet werden und stellt lediglich die Anzeige und Bedienung der History-Funktionalität bereit. Die Daten und die damit verbundene Konfiguration sind im ImageWatch-Control zu finden.

	Für alle folgenden Attribute besitzt das Control eine Getter- und eine Setter-Methode. Zum Beispiel existieren für das Attribut `BarColor` die beiden Methoden `getBarColor(): SolidColor` und `setBarColor(value: SolidColor): void`. Die Benutzung der Attribute wird in den verlinkten Unterkapiteln näher erklärt. Alle weiteren Attribute, Events und Permissions die die Basisklasse Controls bereitstellt, finden Sie in der TwinCAT HMI Dokumentation.

Kategorie: Colors

Attribut	Typ	Beschreibung
`BarColor`	`SolidColor`	Farbe der Toolbar (siehe Kategorien Toolbar).

Kategorie: Common

Mit folgendem Attribut wird die Verlinkung zum ImageWatch-Control angegeben.

Attribut	Typ	Beschreibung
`ImageWatchControl`	TcHmiVnImage	Verlinkung zu der ImageWatch-Control-Instanz die gesteuert werden soll.

Kategorie: Toolbar

Mit folgenden Attributen kann die Toolbar des Controls angepasst werden.

Attribut	Typ	Beschreibung
`ToolbarVisible`	`Boolean`	Anzeige der Toolbar.
`QueueIndexVisible`	`Boolean`	Eingabewert des Index zur Auswahl bzw. Anzeige des angegebenen History-Bildes bei aktiviertem `ImageFreeze`. 0 entspricht dem zuletzt empfangenen Bild.
`NavigationButtonsVisible`	`Boolean`	Schaltflächen, um in der Bild-History bei aktiviertem `ImageFreeze` einen Bildeintrag vor- oder zurückzugehen.
`NavigationEndButtonsVisible`	`Boolean`	Schaltflächen, um zum zuerst oder zuletzt empfangenen Bild der History bei aktiviertem `ImageFreeze` zu springen.
`FreezeButtonVisible`	`Boolean`	Schaltfläche, um die Bildaktualisierung des verlinkten ImageWatch zu pausieren. Nur bei aktiviertem `ImageFreeze` kann die History-Funktionalität verwendet werden.
`DownloadButtonVisible`	`Boolean`	Schaltfläche, um einen browserspezifischen Download des aktuell angezeigten Bildes in Originalgröße auszulösen, siehe Bild-Download.
`ToolbarHeight`	`Number (px)`	Höhe der Toolbar.
`QueueIndexWidth`	`Number (px)`	Breite des `QueueIndex` Eingabefelds und der Gesamtanzahl von Einträgen.

Kategorie: List

Mit folgenden Attributen kann die Bild-Liste des Controls angepasst werden.

Attribut	Typ	Beschreibung
`ImageListVisible`	`Boolean`	Anzeige der Bild-Liste.
`ListFontFamily`	`FontFamily`	Schriftart der Image List.
`ListFontSize`	`MeasurementValue`	Schriftgröße der Image List.
`ListFontStyle`	`FontStyle`	Font Style der Image List.
`ListFontWeight`	`FontWeight`	Font Weight der Image List.
