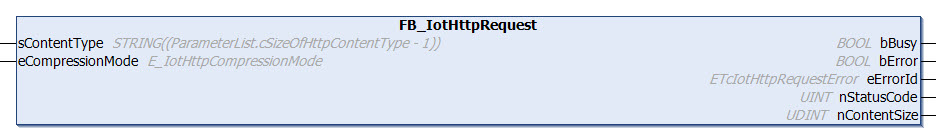

FB_IotHttpRequest

Dieser Funktionsbaustein ermöglicht es der SPS, HTTP-Befehle an den Server zu senden, der mit dem Funktionsbaustein FB_IotHttpClient konfiguriert worden ist. Um eine HTTP-Antwort verarbeiten zu können, muss der Ausgang bBusy dieses Funktionsbausteins zuerst FALSE zurückgeben. Dann können die Inhaltsnutzlast, bestimmte Header-Felder oder ein JSON-String aus der Antwort extrahiert werden.

Syntax

Definition:

FUNCTION_BLOCK FB_IotHttpRequest IMPLEMENTS ITcIotHttpResponse
VAR_INPUT
    sContentType     : STRING((ParameterList.cSizeOfHttpContentType-1)) :='text/html;charset=UTF-8';
    eCompressionMode : E_IotHttpCompressionMode                         := 'E_IotHttpCompressionMode.NoCompression';
END_VAR
VAR_OUTPUT
    bBusy            : BOOL;
    bError           : BOOL;
    eErrorId         : ETcIotHttpRequestError;
    nStatusCode      : UINT;
    nContentSize     : UDINT;
END_VAR

Eingänge

Name	Typ	Beschreibung
sContentType	STRING	Inhaltstyp der Anfrage, z. B. der Initialwert „text/html; charset=UTF-8“.
eCompressionMode	E_IotHttpCompressionMode	Aufzählung der verschiedenen Kompressions-Modi. Weitere Informationen werden im Kapitel Kompression zur Verfügung gestellt. Die Aufzählung befindet sich im Anhang.

Ausgänge

Name	Typ	Beschreibung
bBusy	BOOL	Dieser Ausgang bleibt TRUE, bis der Funktionsbaustein den Befehl ausgeführt hat.
bError	BOOL	Wird TRUE, sobald eine Fehlersituation auftritt.
eErrorId	ETcIotHttpRequestError	Aufzählung des Statuscodes auf Transportebene, z. B. ob eine Zertifikatsvalidierung fehlgeschlagen ist. Die Aufzählung befindet sich im Anhang.
nStatusCode	UINT	HTTP-Statuscode, der vom Server in der Antwort gesendet wird.
nContentSize	UDINT	Größe der Inhaltsnutzlast.

Methoden

Name	Beschreibung
GetContent	Liest die Antwort vom HTTP-Server.
GetHeaderField	Liest den Wert eines bestimmten Header-Feldes.
GetJsonDomContent	Parst die Serverantwort als JSON-Objekt.
SendJsonDomRequest	Sendet eine Anfrage an den Server als JSON-Objekt.
SendRequest	Sendet einen HTTP-Befehl an den Server.
SendXmlDomRequest	Sendet eine Anfrage an den Server als XML-Objekt.

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS-Bibliotheken
TwinCAT v3.1.4024.7 oder höher	IPC oder CX (x86, x64, ARM)	Tc3_IotBase
