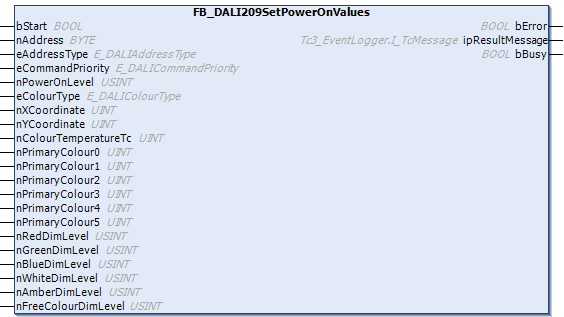

FB_DALI209SetPowerOnValues

Der Baustein speichert die Werte nPowerOnLevel und eColourType in die Variablen powerOnLevel und powerOnColourType des DALI-Vorschaltgerätes. Zusätzlich werden, je nach Wert von eColourType, die Werte der Eingänge in die entsprechenden Variablen geschrieben.

	Der Baustein versendet vor dem DALI-Befehl SET POWER ON LEVEL den DALI-Befehl ENABLE DEVICE TYPE 8, so wie es für anwendungsbezogene Erweiterungsbefehle notwendig ist (siehe FB_DALI102EnableDeviceType).

	Der Baustein verändert das DTR0 und DTR1 aller angeschlossenen DALI-Vorschaltgeräte.

Eingänge

VAR_INPUT
  bStart                         : BOOL;
  nAddress                       : BYTE;
  eAddressType                   : E_DALIAddressType := E_DALIAddressType.Short;
  eCommandPriority               : E_DALICommandPriority := E_DALICommandPriority.MiddleLow;
  nPowerOnLevel                  : USINT := 254;
  eColourType                    : E_DALIColourType := E_DALIColourType.MASK;
  nXCoordinate                   : UINT;
  nYCoordinate                   : UINT;
  nColourTemperatureTc           : UINT := 65534;
  nPrimaryColour0                : UINT;
  nPrimaryColour1                : UINT;
  nPrimaryColour2                : UINT;
  nPrimaryColour3                : UINT;
  nPrimaryColour4                : UINT;
  nPrimaryColour5                : UINT;
  nRedDimLevel                   : USINT;
  nGreenDimLevel                 : USINT;
  nBlueDimLevel                  : USINT;
  nWhiteDimLevel                 : USINT;
  nAmberDimLevel                 : USINT;
  nFreeColourDimLevel            : USINT;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird die Ausführung der DALI-Befehle gestartet.
nAddress	BYTE	Adresse eines DALI-Vorschaltgerätes oder einer DALI-Gruppe.
eAddressType	E_DALIAddressType	Definiert, ob der Eingang nAddress eine Kurzadresse (0…63) oder eine Gruppenadresse (0…15) enthält. Der Eingang nAddress hat keine Bedeutung, wenn ein Sammelruf (Broadcast) oder ein Sammelruf an nicht adressierte Geräte (BroadcastUnaddr) ausgewählt wurde.
eCommandPriority	E_DALICommandPriority	Priorität (low, middle low, middle, middle high, high), mit der die DALI-Befehle versendet werden.

	eCommandPriority hat bei der KL6811 keine Verwendung. Die Prioritäten für die DALI-Befehle werden von der KL6821 ab dem Firmwarestand BD unterstützt.

Name	Typ	Beschreibung
nPowerOnLevel	USINT	Einschaltwert (0…255)
eColourType	E_DALIColourType	Definiert mit welcher Farbeinstellung der Baustein betrieben wird (siehe colourType). MASK führt dazu, dass die Farbdarstellung nicht verändert wird.
nXCoordinate	UINT	Eingabe des x-Wertes der Farbdarstellung nach xy-Farbart (siehe X-Koordinate) in der Farbeinstellung Xy- Koordinaten (siehe Farbdarstellung).
nYCoordinate	UINT	Eingabe des y-Wertes der Farbdarstellung nach xy-Farbart (siehe Y-Koordinate) in der Farbeinstellung Xy- Koordinaten (siehe Farbdarstellung).
nColourTemperatureTc	UINT	Eingabe der gewünschten Farbtemperatur (siehe colourTemperatureTc) in der Einstellung Farbtemperatur Tc (siehe Farbdarstellung).
nPrimaryColourN	UINT	Eingabe der Farbdarstellung am entsprechenden Ausgangskanal am Betriebsgerät in der Farbeinstellung Primärfarbe N (siehe Farbdarstellung).
nRedDimLevel	USINT	Einstellung des Rot-Dimmniveaus (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).
nGreenDimLevel	USINT	Einstellung des Grün-Dimmniveaus (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).
nBlueDimLevel	USINT	Einstellung des Blau-Dimmniveaus (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).
nWhiteDimLevel	USINT	Einstellung des Weiß-Dimmniveaus (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).
nAmberDimLevel	USINT	Einstellung des Bernsteingelb-Dimmniveaus (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).
nFreeColourDimLevel	USINT	Einstellung des Dimmniveaus der frei wählbaren Farbe (siehe DimLevel) in der Farbeinstellung RGBWAF (siehe Farbdarstellung).

Ausgänge

VAR_OUTPUT
  bError                  : BOOL;
  ipResultMessage         : I_TcMessage;
  bBusy                   : BOOL;
END_VAR

Name	Typ	Beschreibung
bError	BOOL	Der Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung ein Fehler aufgetreten ist. Weitere Informationen zu dem Fehler können über die Variable ipResultMessage abgefragt werden. Der Ausgang wird wieder auf FALSE gesetzt, sobald bBusy auf TRUE geht.
ipResultMessage	I_TcMessage	Interface-Pointer (siehe Fehlerauswertung) mit dem detaillierte Informationen über die Abarbeitung des Bausteins abgefragt werden können (siehe Laufzeitmeldungen). Der Interface-Pointer ist gültig, nachdem bBusy von TRUE auf FALSE gewechselt hat.
bBusy	BOOL	Der Ausgang wird gesetzt, sobald die Ausführung der DALI-Befehle gestartet wurde und bleibt so lange aktiv, bis alle DALI-Befehle abgearbeitet wurden.

Eigenschaften

Name	Typ	Zugriff	Initialwert	Beschreibung
ipDALICommunication	I_DALICommunication	Get,Set	0	Interface-Pointer auf den Kommunikationsbaustein (siehe Übergabe der Referenz auf den Kommunikationsbaustein).

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.12	Tc3_DALI ab v3.5.0.0
