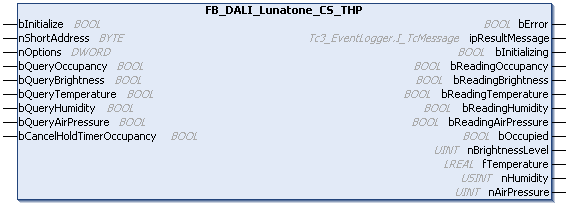

FB_DALI_Lunatone_CS_THP

Der Funktionsbaustein FB_DALI_Lunatone_CS_THP repräsentiert den DALI-2-Sensor CS Integration THP der Firma Lunatone.

Dieser gibt eine Präsenzmeldung (Instanz 0), einen Helligkeitswert (Instanz 1), einen Temperaturwert (Instanz 2), einen Wert für die relative Luftfeuchtigkeit (Instanz 3) und einen Wert für den Luftdruck (Instanz 4) aus.

In Speicherbank 0 ist ab Offset 143 (MSB) bis Offset 146 (LSB) die Artikelnummer hinterlegt. Der Zusatz der Artikelnummer (z. B. "-HS") steht ab Offset 147 bis 162 im ASCII-Code.

Hinweise zu den genauen Funktionen der einzelnen Instanzen entnehmen Sie bitte der Gerätedokumentation des Herstellers.

Nähere Informationen zu den unterstützten Instanztypen finden Sie hier:

Part 303 (Präsenzmelder) – Einleitung

Part 304 (Helligkeitssensoren) – Einleitung

Durch Änderung der unten aufgeführten Eigenschaften, können die bestehenden Parameter überschrieben werden. Alle Parameter werden durch eine positive Flanke an bInitialize in das DALI-Steuergerät geschrieben und dort gespeichert.

Die Ausgänge mit den Ausgabewerten des DALI-Gerätes enthalten nur dann gültige Werte, wenn der Baustein fehlerfrei ausgeführt wurde (bError = FALSE). Ist der Ausgang bError = TRUE, so dürfen die Ausgänge mit den Ausgabewerten nicht ausgewertet werden.

Über die Eingangsvariablen bQueryOccupancy und bQueryBrightness kann das Auslesen unmittelbar ausgelöst werden, auch wenn die entsprechende Instanz nicht freigegeben ist.

	Stellen Sie die Zeiten so ein, dass möglichst wenige Ereignisse versendet werden. Werden zu viele Ereignisse versendet, kann sich das negativ auf das Verhalten der Anwendung auswirken.

	Bei Einsatz der KL6811 kann der Baustein nicht verwendet werden.

Eingänge

VAR_INPUT
  bInitialize                 : BOOL  := FALSE;
  nShortAddress               : BYTE  := 0;
  nOptions                    : DWORD := 0;
  bQueryOccupancy             : BOOL  := FALSE;
  bQueryBrightness            : BOOL  := FALSE;
  bQueryTemperature           : BOOL  := FALSE;
  bQueryHumidity              : BOOL  := FALSE;
  bQueryAirPreasure           : BOOL  := FALSE;
  bCancelHoldTimerOccupancy   : BOOL  := FALSE;
END_VAR

Name	Typ	Beschreibung
bInitialize	BOOL	Durch eine positive Flanke an diesem Eingang wird das Konfigurieren des DALI-Steuergerätes gestartet. Während dieser Zeit werden keine DALI-Befehle bearbeitet.
nShortAddress	BYTE	Kurzadresse (0…63) des DALI-Steuergerätes.
nOptions	DWORD	Reserviert für zukünftige Erweiterungen.
bQueryOccupancy	BOOL	Durch eine positive Flanke an diesem Eingang wird die Präsenz unmittelbar abgefragt.
bQueryBrightness	BOOL	Durch eine positive Flanke an diesem Eingang wird die Helligkeit unmittelbar abgefragt.
bQueryTemperature	BOOL	Durch eine positive Flanke an diesem Eingang wird die Temperatur unmittelbar abgefragt. Das DALI-Gerät unterstützt keine Übertragung der Temperatur per Ereignis.
bQueryHumidity	BOOL	Durch eine positive Flanke an diesem Eingang wird die relative Luftfeuchtigkeit unmittelbar abgefragt. Das DALI-Gerät unterstützt keine Übertragung der relativen Luftfeuchte per Ereignis.
bQueryAirPreasure	BOOL	Durch eine positive Flanke an diesem Eingang wird der Luftdruck unmittelbar abgefragt. Das DALI-Gerät unterstützt keine Übertragung des Luftdrucks per Ereignis.
bCancelHoldTimerOccupancy	BOOL	Durch eine positive Flanke an diesem Eingang wird der Hold Timer vorzeitig beendet und der Ausgang bOccupied zurückgesetzt.

Ausgänge

VAR_OUTPUT
  bError                  : BOOL;
  ipResultMessage         : I_TcMessage;
  bInitializing           : BOOL;
  bReadingOccupancy       : BOOL;
  bReadingBrightness      : BOOL;
  bReadingTemperature     : BOOL;
  bReadingHumidity        : BOOL;
  bReadingAirPreasure     : BOOL;
  bOccupied               : BOOL;
  nBrightnessLevel        : UINT;
  fTemperature            : LREAL;
  fHumidity               : LREAL;
  nAirPreasure            : UINT;
END_VAR

Name	Typ	Beschreibung
bError	BOOL	Der Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung ein Fehler aufgetreten ist. Weitere Informationen zu dem Fehler können über die Variable ipResultMessage abgefragt werden. Der Ausgang wird wieder auf FALSE gesetzt, sobald bBusy auf TRUE geht.
ipResultMessage	I_TcMessage	Interface-Pointer (siehe Fehlerauswertung) mit dem detaillierte Informationen über die Abarbeitung des Bausteins abgefragt werden können (siehe Laufzeitmeldungen). Der Interface-Pointer ist gültig, nachdem bBusy von TRUE auf FALSE gewechselt hat.
bInitializing	BOOL	Der Ausgang wird gesetzt, sobald die Initialisierung des DALI-Steuergerätes gestartet wurde und bleibt so lange aktiv, bis alle DALI-Befehle abgearbeitet wurden.
bReadingOccupancy	BOOL	Der Ausgang ist TRUE, solange Werte der Instanz des Bewegungsmelders vom DALI-Steuergerät gelesen werden.
bReadingBrightness	BOOL	Der Ausgang ist TRUE, solange Werte der Instanz des Helligkeitssensors vom DALI-Steuergerät gelesen werden.
bReadingTemperature	BOOL	Der Ausgang ist TRUE, solange Werte der Instanz des Temperatursensors vom DALI-Steuergerät gelesen werden.
bReadingHumidity	BOOL	Der Ausgang ist TRUE, solange Werte der Instanz des Luftfeuchtigkeitssensors vom DALI-Steuergerät gelesen werden.
bReadingAirPreasure	BOOL	Der Ausgang ist TRUE, solange Werte der Instanz des Luftdrucksensors vom DALI-Steuergerät gelesen werden.
bOccupied	BOOL	Ist der Ausgang auf TRUE, so wurde Präsenz im Erfassungsbereich des Präsenzmelders erkannt.
nBrightnessLevel	UINT	Gemessener Helligkeitswert (0...2046 Lux) des Helligkeitssensors.

	Dieser Messwert muss mit den gemessenen Referenzwerten am Einsatzort des DALI-Steuergerätes abgeglichen werden.

Name	Typ	Beschreibung
fTemperature	LREAL	Gemessener Temperaturwert (-20,0…80,0 °C) des Temperatursensors.
fHumidity	LREAL	Gemessener Wert der relativen Luftfeuchtigkeit (0,0…100,0 %).
nAirPreasure	UINT	Gemessener Wert des Luftdrucks (300…1100 hPa).

Eigenschaften

Alle Parameter, die per bInitialize in das DALI-Steuergerät geschrieben werden, sind als Eigenschaften vorhanden.

Name	Typ	Zugriff	Initialwert	Beschreibung
bEnableBrightness	BOOL	Get, Set	TRUE	Ein TRUE an dieser Eigenschaft gibt die Instanz zur Helligkeitsmessung frei. Ein FALSE an dieser Eigenschaft bewirkt, dass das Versenden von Ereignissen aus dieser Instanz deaktiviert ist. Der Istwert der Instanz kann jedoch über den Eingang bQueryBrightness weiterhin abgefragt werden.
bEnableOccupancy	BOOL	Get, Set	TRUE	Ein TRUE an dieser Eigenschaft gibt die Instanz zur Bewegungserkennung frei. Ein FALSE an dieser Eigenschaft bewirkt, dass das Versenden von Ereignissen aus dieser Instanz deaktiviert ist. Der Istwert der Instanz kann jedoch über den Eingang bQueryOccupancy weiterhin abgefragt werden.
bEnableTemperature	BOOL	Get, Set	FALSE	Ein TRUE an dieser Eigenschaft gibt die Instanz zur Temperaturmessung frei. Ein FALSE an dieser Eigenschaft bewirkt, dass die Instanz bei der Initialisierung nicht konfiguriert wird. Der Istwert der Instanz kann ausschließlich über den Eingang bQueryTemperature abgefragt werden.
bEnableHumidity	BOOL	Get, Set	FALSE	Ein TRUE an dieser Eigenschaft gibt die Instanz zur Messung der relativen Luftfeuchtigkeit frei. Ein FALSE an dieser Eigenschaft bewirkt, dass die Instanz bei der Initialisierung nicht konfiguriert wird. Der Istwert der Instanz kann ausschließlich über den Eingang bQueryHumidity abgefragt werden.
bEnableAirPreasure	BOOL	Get, Set	FALSE	Ein TRUE an dieser Eigenschaft gibt die Instanz zur Messung des Luftdrucks frei. Ein FALSE an dieser Eigenschaft bewirkt, dass die Instanz bei der Initialisierung nicht konfiguriert wird. Der Istwert der Instanz kann ausschließlich über den Eingang bQueryAirPreasure abgefragt werden.
eEventPriorityBrightness	E_DALIEventPriority	Get, Set	MiddleLow	Einstellung der Ereignis-Priorität.
nReportTimerBrightness	BYTE	Get, Set	30 s	Zeit (0…255 s) nach der das anstehende Ereignis des Helligkeitssensors wiederholt wird, wenn in der Zwischenzeit kein anderes Ereignis eingetreten ist.
nDeadtimeTimerBrightness	UINT	Get, Set	1500 ms	Totzeit (0...12750 ms), um sicherzustellen, dass nicht zu viele Ereignisse hintereinander versendet werden. Ein Ereignis wird erst nach Ablauf des Deadtime-Timer gesendet. Der Deadtime-Timer wird jedes Mal neu gestartet, nachdem ein Ereignis gesendet wurde.
nHysteresisBrightness	BYTE	Get, Set	5 %	Wert (0…25 %) zur Errechnung eines Hysterese Werts, um häufige und störende Änderungen bei der Messung der Helligkeit zu verhindern.
nHysteresisMinBrightness	BYTE	Get, Set	20	Da bei geringer Helligkeit die prozentuale Hysterese auch zu starken Schwankungen führen kann, kann über diese Eigenschaft eine minimale Hysterese vorgegeben werden. Bei der minimalen Hysterese handelt es sich um einen Absolutwert, mit einem Wertebereich von 0 bis 255.
eEventPriorityOccupancy	E_DALIEventPriority	Get, Set	Middle	Einstellung der Ereignis-Priorität.
nDeadtimeTimerOccupancy	UINT	Get, Set	100 ms	Totzeit (0...12750 ms), um sicherzustellen, dass nicht zu viele Ereignisse hintereinander versendet werden. Ein Ereignis wird erst nach Ablauf des Deadtime-Timer gesendet. Der Deadtime-Timer wird jedes Mal neu gestartet, nachdem ein Ereignis gesendet wurde.
nHoldTimerOccupancy	UINT	Get, Set	900 s	Haltezeit (1...2538 s), in der die Präsenz weiter aktiv ist, nachdem keine Bewegung mehr vom Sensor erkannt wurde.
nReportTimerOccupancy	BYTE	Get, Set	60 s	Zeit (0…255 s) nach der das anstehende Ereignis des Präsenzmelders wiederholt wird, wenn in der Zwischenzeit kein anderes Ereignis eingetreten ist.
ipDALICommunication	I_DALICommunication	Get, Set	0	Interface-Pointer auf den Kommunikationsbaustein (siehe Übergabe der Referenz auf den Kommunikationsbaustein).

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.47	Tc3_DALI ab v3.16.1.0
