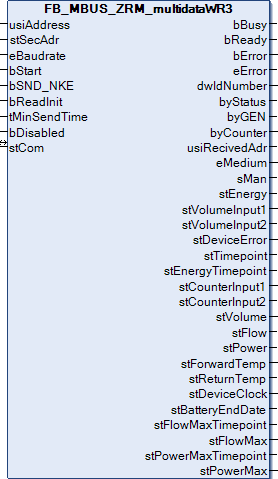

FB_MBUS_ZRM_multidataWR3

Dieser Baustein dient zum Auslesen von Rechenwerken der Firma Zenner.

Der Baustein kann nur zusammen mit dem Baustein FB_MBUSKL6781() ausgeführt werden.

Funktionsweise des Bausteins

VAR_INPUT

usiAddress   : USINT;
stSecAdr     : ST_MBUS_SecAdr;
eBaudrate    : E_MBUS_Baudrate := eMBUS_Baud2400;
bStart       : BOOL;
bSND_NKE     : BOOL := TRUE;
bReadInit    : BOOL := TRUE;
tMinSendTime : TIME := t#2s;
bDisabled    : BOOL := FALSE;

usiAddress: Primäradresse des Zählers, der mit diesem Baustein ausgelesen werden soll.

stSecAdr: Sekundäradresse des Zählers, der mit diesem Baustein ausgelesen werden soll (siehe ST_MBUS_SecAdr).

bStart: Auf positive Flanke dieses Eingangs wird der Zähler einmal ausgelesen.

bSND_NKE: TRUE initialisiert den Zähler bei jedem Auslesen und stellt den Zähler auf das erste Telegramm (SND_NKE).

bReadInit: Bei Neustart der SPS wird der Zähler 1-mal ausgelesen.

tMinSendTime: Standard t#2s. Nach Ablauf der hier eingestellten Zeit wird ein Zähler erneut ausgelesen. Bei t#0s wird der Zähler nicht ausgelesen und kann mit bStart manuell ausgelesen werden.

bDisabled: TRUE =Abwahl des Bausteins.

VAR_OUTPUT

bBusy               : BOOL;
bReady              : BOOL;
bError              : BOOL;
eError              : E_MBUS_ERROR;
dwIdNumber          : DWORD;
byStatus            : BYTE;
byGEN               : BYTE;
byCounter           : BYTE;
usiRecivedAdr       : USINT;
eMedium             : E_MBUS_Medium;
sMan                : STRING(3);
stEnergy            : ST_MBus_Info;
stVolumeInput1      : ST_MBus_Info;
stVolumeInput2      : ST_MBus_Info;
stDeviceError       : ST_MBus_Info;
stTimepoint         : ST_MBus_Info;
stEnergyTimepoint   : ST_MBus_Info;
stCounterInput1     : ST_MBus_Info;
stCounterInput2     : ST_MBus_Info;
stVolume            : ST_MBus_Info;
stFlow              : ST_MBus_Info;
stPower             : ST_MBus_Info;
stForwardTemp       : ST_MBus_Info;
stReturnTemp        : ST_MBus_Info;
stDeviceClock       : ST_MBus_Info;
stBatteryEndDate    : ST_MBus_Info;
stFlowMaxTimepoint  : ST_MBus_Info;
stFlowMax           : ST_MBus_Info;
stPowerMaxTimepoint : ST_MBus_Info;
stPowerMax          : ST_MBus_Info;

bBusy: Der bBusy Ausgang ist TRUE, solange das Auslesen des Zählers läuft.

bReady: Der bReady Ausgang ist für einen Zyklus TRUE, wenn das Auslesen des Zählers beendet wurde.

bError: Der Ausgang wird TRUE, sobald ein Fehler auftritt. Dieser Fehler wird über die Variable eError beschrieben.

eError: Der Ausgang gibt im Fehlerfall einen Fehlercode aus (siehe E_MBUS_ERROR). Gleichzeitig wird bError = TRUE.

dwIdNumber: Seriennummer des Zählers (Sekundäradresse).

byStatus: Status des Gerätes.

byGEN: Software-Version des Gerätes.

byCounter: Anzahl der Zugriffe des Masters auf Daten des jeweiligen Slaves.

usiRecivedAdr: Empfangene Primäradresse (0-250).

eMedium: Medium (siehe E_MBUS_Medium).

sMan: Herstellerkurzzeichen.

VAR_IN_OUT

stCom : ST_MBUS_Communication;

stCom: Über diese Struktur wird der Baustein FB_MBUSKL6781() mit den Zählerbausteinen verbunden (siehe ST_MBUS_Communication).

Voraussetzungen
