BAC_AI_Enthalpy_01

Funktionsbeschreibung

Das Template erfasst die beiden analogen Eingangswerte Temperatur und Relative Feuchte von einer Busklemme (siehe IO-Verknüpfung) und rechnet diese in Real-Prozesswerte um.
Mit dem Funktionsbaustein HX werden die Taupunkttemperatur, die spezifische Enthalpie, Feuchtkugeltemperatur und die Absolute Feuchte berechnet.

Schnittstelle

BAC_AI_Enthalpy_01 1:

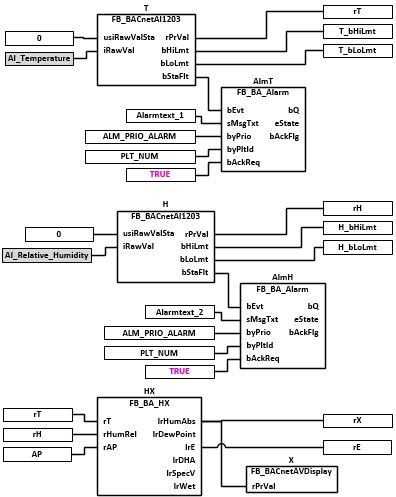

Blockschaltbild

VAR_OUTPUT

rH       : REAL;
rT       : REAL;
rX       : REAL;
rE       : REAL;
H_bHiLmt : BOOL;
H_bLoLmt : BOOL;
T_bHiLmt : BOOL;
T_bLoLmt : BOOL;

rH: Aktueller Wert des Analog-Input-Objekts H - Relative Feuchte [%]

rT: Aktueller Wert des Analog-Input-Objekts T - Temperatur [°C]

rX: Aktueller Wert des Analog-Value-Objekts X - Absolute Feuchte g Wasser je kg trockener Luft [g/Kg]

rE: Berechnter Wert Enthalpie [kJ/kg]

H_bHiLmt: Relative Feuchte High Limit

H_bLoLmt: Relative Feuchte Low Limit

T_bHiLmt: Temperatur High Limit

T_bLoLmt: Temperatur Low Limit

VAR CONSTANT

PLT_NUM    : BYTE := 1;

PLT_NUM: Sämtliche Alarme und Ereignisse aller Anlagen innerhalb eines Controllers werden in einer globalen Alarm- und Ereignisliste erfasst. Die Zuordnung der Ereignisse und Alarme zu einer Anlage wird durch die Vergabe einer Anlagennummer PLT_NUM festgelegt.
Die Erfassung und Verarbeitung eines Alarms von einem Aggregat oder einem Gerät erfolgt innerhalb der Templates mittels des Alarmbausteins FB_BA_Alarm.
Die Auswertung der Alarme einer Anlagen z. B. zur Erzeugung einer Sammelmeldung oder zur Anlagenabschaltung bei relevanten Störungen, erfolgt innerhalb des Templates BAC_PltAlm_01 mittels des Funktionsbausteins FB_BA_AlarmPlt.
Die Auswertung verschiedener Anlagenereignisse innerhalb der Templates einer Anlage, erfolgt innerhalb des Templates BAC_PltComnMsg_01 durch den Funktionsbaustein FB_BA_ComnMsg.

Wichtig ! Die Zuordnung und Auswertung der Alarme und Ereignisse einer Anlage erfolgt nur dann richtig wenn alle Templates einer Anlage die gleiche Anlagennummer haben!

Die Anlagennummer kann im Projektbuilder im Parametermenü der Templates oder durch eine Spalte innerhalb des Excel-Imports erfolgen.

Programmbeschreibung

Instanz	Typ	Aufgabe
T	FB_BACnetAI1203	Analog Input Objekt zur Anzeige der Temperatur
AlmT	FB_BA_Alarm	Erfassung und Weiterverarbeitung des Status-Flags Fault der Temperatur Aktionen, die nach dem Eingang Status-Flags Fault ausgelöst erfolgen sollen, können im Template am Funktionsbaustein AlmT parametriert werden.
T_TLog	FB_BACnetTLog1201	Trendaufzeichnung des Messwertes des AI-Objekts T
H	FB_BACnetAI1203	Analog Input Objekt zur Anzeige der Relativen Feuchte
AlmH	FB_BA_Alarm	Erfassung und Weiterverarbeitung des Status-Flags Fault der Relativen Feuchte Aktionen, die nach dem Eingang Status-Flags Fault ausgelöst erfolgen sollen, können im Template am Funktionsbaustein AlmH parametriert werden.
H_TLog	FB_BACnetTLog1201	Trendaufzeichnung des Messwertes des AI-Objekts H
HX	FB_BA_HX	Mit diesem Funktionsbaustein werden die Taupunkttemperatur, die spezifische Enthalpie und die absolute Feuchte berechnet. Für die Berechnung der Größen werden die Temperatur, die relative Feuchte und der barometrische Luftdruck benötigt. Die Enthalpie ist ein Maß für die Energie eines thermodynamischen Systems.
X	FB_BACnetAVDisplay	Analog Value Objekt zur Anzeige der Absoluten Feuchte
X_TLog	FB_BACnetTLog1201	Trendaufzeichnung des Messwertes des AV-Objekts X

IO-Verknüpfung

Variablen zur Verknüpfung mit den Klemmen

Parameter	Typ	optional	Prozessabbild
AI_Temperature	INT		Eingang	Analogeingang - Temperatur
AI_Relative_Humidity	INT		Eingang	Analogeingang - Relative Feuchte

Versionshistorie

Versionsnummer	Bemerkungen
1.0.0.1	erste Freigabe
