Objektbeschreibung und Parametrierung
 | EtherCAT XML Device Description Die Darstellung entspricht der Anzeige der CoE-Objekte aus der EtherCAT XML Device Description. Es wird empfohlen, die entsprechende aktuelle XML-Datei im Download-Bereich auf der Beckhoff Website herunterzuladen und entsprechend der Installationsanweisungen zu installieren. |
Einführung
In der CoE-Übersicht sind Objekte mit verschiedenem Einsatzzweck enthalten:
- Objekte die zur Parametrierung bei der Inbetriebnahme nötig sind:
- Restore Objekt Index 0x1011
- Konfigurationsdaten Index 0x80n0
- Objekte die zum regulären Betrieb z.B. durch ADS-Zugriff bestimmt sind.
- Profilspezifische Objekte:
- Konfigurationsdaten (herstellerspezifisch) Index 0x80nF
- Eingangsdaten Index 0x60n0
- Informations- und Diagnostikdaten Index 0x80nE, 0xF000, 0xF008, 0xF010
- Standardobjekte
Im Folgenden werden zuerst die im normalen Betrieb benötigten Objekte vorgestellt, dann die für eine vollständige Übersicht noch fehlenden Objekte.
Die Parametrierung der Klemme kann im CoE (CAN over EtherCAT)-Verzeichnis eingestellt werden.
| Parametrierung über das CoE-Verzeichnis (CAN over EtherCAT) Die Parametrierung der Klemme wird über den CoE - Online Reiter (mit Doppelklick auf das entsprechende Objekt) bzw. über den Prozessdatenreiter (Zuordnung der PDOs) vorgenommen. Beachten Sie bei Verwendung/Manipulation der CoE-Parameter die allgemeinen CoE-Hinweise: - StartUp-Liste führen für den Austauschfall - Unterscheidung zwischen Online/Offline Dictionary, Vorhandensein aktueller XML-Beschreibung - "CoE-Reload" zum Zurücksetzen der Veränderungen |
Folgende CoE-Einstellungen aus dem Objekt 0x8000 sind möglich und hier in den Default-Einstellungen wiedergegeben:

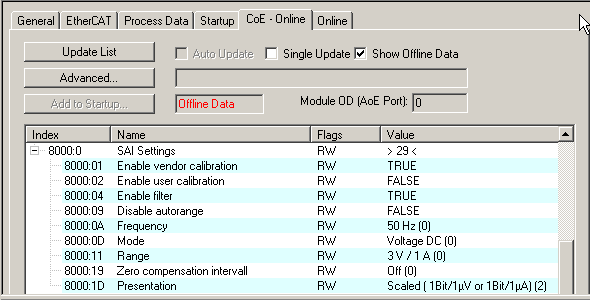

Abb.149: Reiter CoE - Online, TwinCAT System Manager | Prozessdatenbeschreibung Die Prozessdaten werden aus den CoE-Objekten 0x6000 (Inputs) und 0x7000 (Outputs) generiert. |
