ShotScope-Projekt einrichten
Die Konfiguration der aufgezeichneten Kanäle findet in einem TwinCAT Measurement Projekt statt. Mit der vorkonfigurierten Übertragung im TwinCAT-SPS-Projekt, können Sie ohne zusätzliche Schritte die Konfiguration des ShotScopes auf ihr Zielsystem übertragen. Möchten Sie allerdings weitere Kanäle hinzufügen, hilft Ihnen die folgende Anleitung, um ihr ShotScope-Projekt einzurichten.
 | Option beim Erzeugen des SPS-Projektes beachten! Beim Erzeugen des SPS-Projektes sollten Sie die Option „Solution und Projekt im selben Verzeichnis ablegen“ anwählen, um das ShotScope ohne zusätzliche Konfiguration zu verwenden. |
| Haben Sie bereits ein eigenes Projekt? Falls Sie das ShotScope einem bestehenden Projekt hinzufügen möchten, nutzen Sie diese Anleitung im Abschnitt FAQ. |
| Änderungen der Projektstruktur oder des MD-Pfades Sollten Sie Änderungen an der Dateistruktur ihres Projektes vornehmen oder einen abweichenden Pfad zum Default-Pfad in den PlasticBaseApplication-Parametern einstellen, müssen Sie das Deployment ihres Projektes anpassen. Sehen Sie hierzu beispielhaft die Einstellungen der Ersteinrichtung in dieser Anleitung. |
- Sie müssen zuvor ein TwinCAT 3 Projekt aus einer Plastic Application Vorlage oder ein allgemeines TwinCAT 3 Projekt erstellt haben.
- Die gewählte Vorlage sollte vom Typ BlowMolding oder InjectionMolding sein, da nur in diesen Varianten eine ShotScope-Integration vorkonfiguriert ist.
- Die Schritte 1-3 können Sie überspringen, sofern Sie bereits ein Measurement-Projekt ihrer Solution hinzugefügt haben.
- 1. Fügen Sie mit einem Rechtsklick auf ihre Solution (1) ein neues Projekt (2) hinzu.
- 2. Wählen Sie das Empty Measurement Project aus (3) und klicken Sie auf Weiter (4).
- 3. Vergeben Sie einen Projektnamen (5) und bestätigen Sie mit Erstellen (6) das Erzeugen des Projektes.
Empfohlen: Wählen Sie bei der Location das Verzeichnis ihres TwinCAT Projektes
- 4. Klicken Sie auf das hinzugefügte Measurement Project mit Rechtsklick (7) und fügen Sie ein existierendes Element hinzu (8).

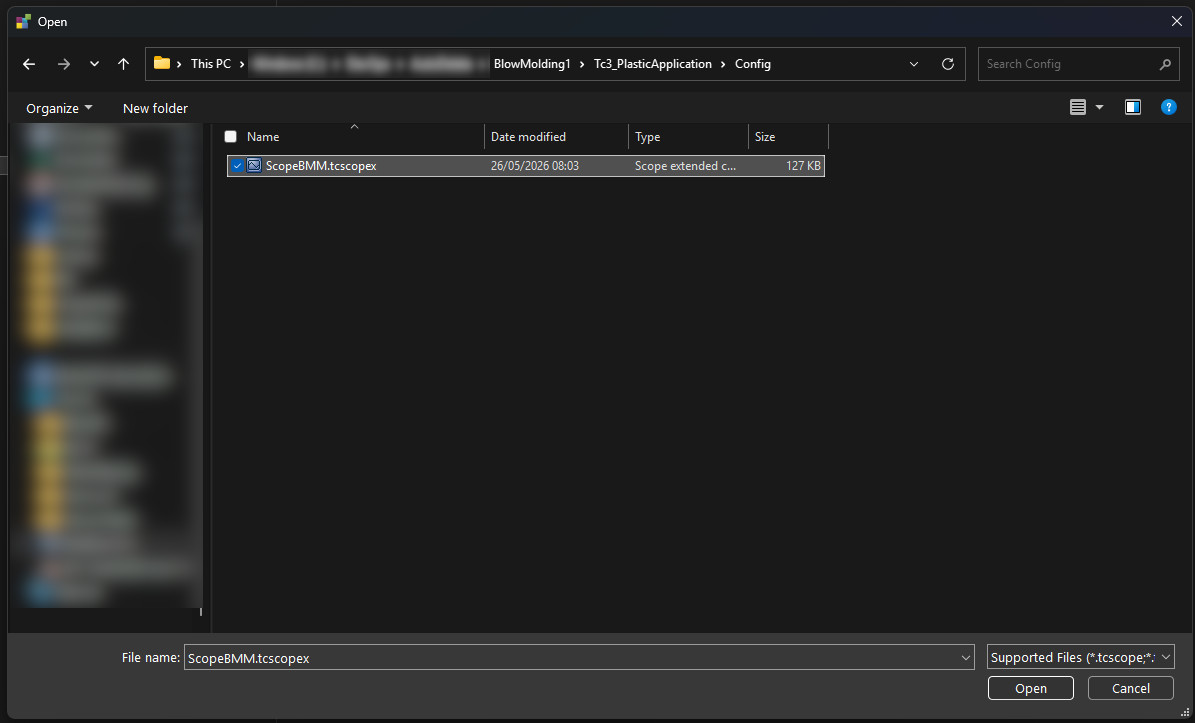

- 5. Navigieren Sie in ihrem Projektpfad zu ihrem SPS-Projekt und der darin enthaltenen Scope-Datei. Innerhalb einer Plastic Application Vorlage befindet sich diese unter Tc3_PlasticApplication > Config.
- 6. Wählen Sie unbedingt die Option Nein (9), um eine referenzbasierte Einbindung des Scope-Projektes herzustellen. Somit wird sichergestellt, dass die konfigurierte Übertragung auf das Zielsystem auch für ihre nächsten Änderungen funktioniert.

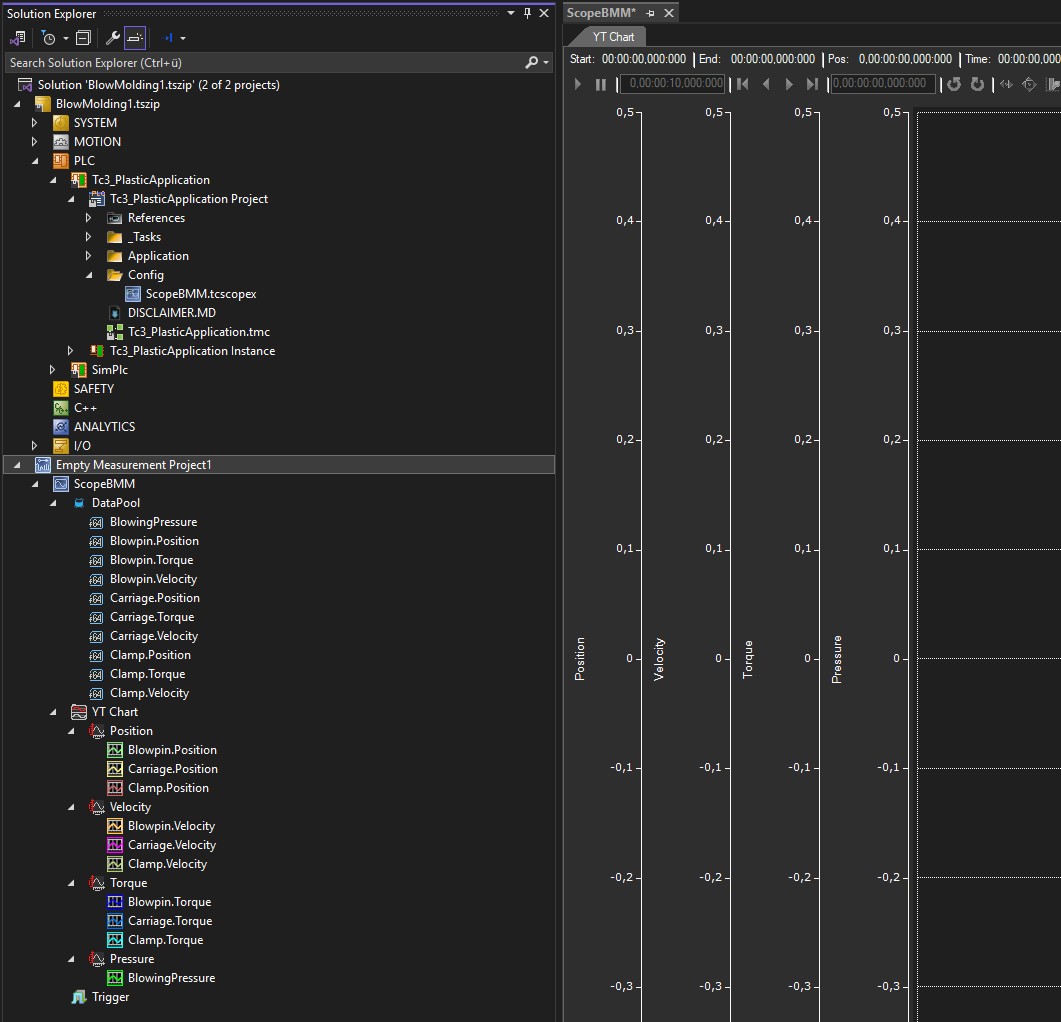

- Sie haben erfolgreich das ShotScope-Projekt in ihre Solution eingebunden.
| Zielsystem für neue Kanäle Achten Sie beim Hinzufügen neuer Kanäle im Data Pool darauf, dass diese auf das lokale Zielsystem eingestellt sind. Wenn Sie zuvor den Target-Browser verwendet haben, um die Symbole von ihrem laufenden Zielsystem auszuwählen, können Sie mit einem Rechtsklick auf das Scope-Projekt (hier ScopeBMM) das Target-System für alle Symbole auf local (127.0.0.1.1.1) einstellen. |
| Änderungen der Projektstruktur oder des MD-Pfades Sollten Sie Änderungen an der Dateistruktur ihres Projektes vornehmen oder einen abweichenden Pfad zum Default-Pfad in den PlasticBaseApplication-Parametern einstellen, müssen Sie das Deployment ihres Projektes anpassen. Sehen Sie hierzu beispielhaft die Einstellungen der Ersteinrichtung in dieser Anleitung. |
