FB_BA_FdbBinary

Das Template dient zur Überwachung von binären Rückmeldungen, wie z. B. die Endlagen von Klappen oder Ventilen. Es kann aber auch für eine Differenzdrucküberwachung mittels Differenzdruckschalter eingesetzt werden.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

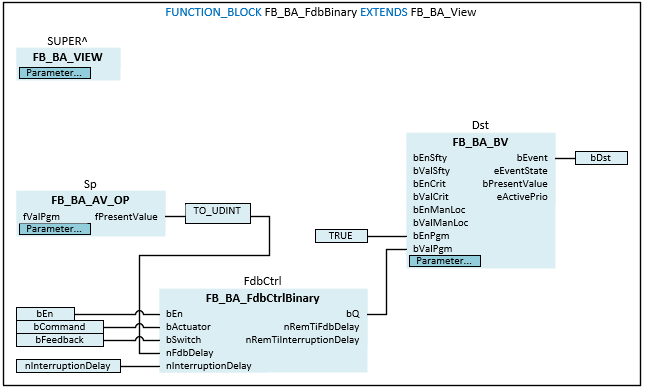

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_FdbBinary EXTENDS FB_BA_View
VAR_INPUT
  bEn                   : BOOL;
  bCommand              : BOOL;
  bFeedback             : BOOL;
END_VAR
VAR_OUTPUT
  bDst                  : BOOL;
END_VAR
VAR_INPUT CONSTANT
  DelayFeedback         : FB_BA_AV_Op;
  Dst                   : FB_BA_BV;
END_VAR
VAR_INPUT CONSTANT PERSISTENT
  {attribute 'parameterUnit':= 's'}
  nInterruptionDelay    : UDINT := 1;
END_VAR
VAR
  FdbCtrl               : FB_BA_FdbCtrlBinary;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Allgemeine Freigabe des Templates.
bCommand	BOOL	An dem Eingang wird der Schaltaktorausgang des zu überwachenden Aggregates angeschlossen.
bFeedback	BOOL	An dem Eingang wird das Feedback-Signal des zu überwachenden Aggregates angeschlossen, z. B. ein Differenzdruckschalter, Strömungswächter oder Endlagenschalter.

Ausgänge

Name	Typ	Beschreibung
bDst	BOOL	Binäres Objekt zur Anzeige der Störung.

Eingänge CONSTANT

Name	Typ	Beschreibung
DelayFeedback	FB_BA_AV_Op	Analog-Wert-Objekt zur Eingabe der Zeitverzögerung der Rückmeldung. Die Verfahrzeit des Aktors kann verwendet werden. Bei einer Differenzdrucküberwachung muss hier eine Zeitverzögerung angegeben werden, damit die Anlage den benötigten Differenzdruck aufbauen kann.
Dst	FB_BA_BV	Binäres Objekt zur Anzeige der Störung.

Name

Typ

Beschreibung

DelayFeedback

FB_BA_AV_Op

Analog-Wert-Objekt zur Eingabe der Zeitverzögerung der Rückmeldung.

Die Verfahrzeit des Aktors kann verwendet werden.

Bei einer Differenzdrucküberwachung muss hier eine Zeitverzögerung angegeben werden, damit die Anlage den benötigten Differenzdruck aufbauen kann.

Dst

FB_BA_BV

Binäres Objekt zur Anzeige der Störung.

Eingänge CONSTANT PERSISTENT

Name	Typ	Beschreibung
nInterruptionDelay	UDINT	Analog-Wert-Objekt zur Eingabe des Einschaltwertes für FixedLimit. Bei einer Differenzdrucküberwachung muss hier ein Druckwert gewählt werden, der im laufenden Prozess nicht unterschritten werden darf.

Name

Typ

Beschreibung

nInterruptionDelay

UDINT

Analog-Wert-Objekt zur Eingabe des Einschaltwertes für FixedLimit.

Bei einer Differenzdrucküberwachung muss hier ein Druckwert gewählt werden, der im laufenden Prozess nicht unterschritten werden darf.

Variablen

Name	Typ	Beschreibung
FdbCtrl	FB_BA_FdbCtrlBinary	Überwachung der binären Rückmeldung der Aktoren.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
