FB_BA_AC_ErcTSuACtrl

Das Template repräsentiert die Zulufttemperatur Regelung einer Energierückgewinnung mit dem Sequenzregler Ctrl.

Die Freigabe des Sequenzreglers erfolgt über die Eingangsvariable bEn. Bei einem indirekten Wirksinn der Energierückgewinnung (Heizbetrieb) und gleichzeitigem Entfeuchtebetrieb bDehumf der raumlufttechnischen Anlage wird die Energierückgewinnung gesperrt.

Anhand der Daten- und Befehlsstruktur stSeqLink erhalten die Sequenzregler die Freigabe der Sequenzregelung. Dieses wird durch die Variable bSeqActv angezeigt.

Wirksinn

Die Auswahl des Wirksinns des Sequenzreglers Ctrl erfolgt anhand eines Vergleichs von der Außentemperatur mit der Ablufttemperatur.

Ist die Außentemperatur kleiner als die Ablufttemperatur, dann ist der Wirksinn des Sequenzreglers Ctrl indirekt (Heizbetrieb), siehe E_BA_Action.

Ist die Außentemperatur größer als die Ablufttemperatur, dann ist der Wirksinn des Sequenzreglers Ctrl direkt (Kühlbetrieb), siehe E_BA_Action.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

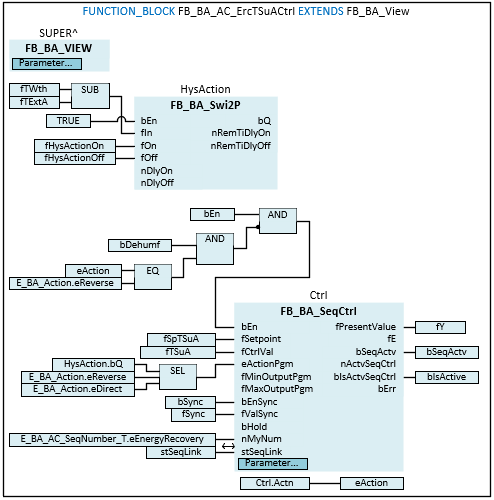

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AC_ErcTSuACtrl EXTENDS FB_BA_View
VAR_INPUT
  bEn                 : BOOL;
  fSpTSuA             : REAL;
  fTSuA               : REAL;
  bSync               : BOOL;
  fSync               : REAL;
  bDehumf             : BOOL;
  fTExtA              : REAL;
  fTWth               : REAL;
END_VAR
VAR_OUTPUT
  fY                  : REAL;
  eAction             : E_BA_Action;
  bIsActive           : BOOL;
  bSeqActv            : BOOL;
END_VAR
VAR_IN_OUT
  stSeqLink           : ST_BA_SeqLink;
END_VAR
VAR_INPUT CONSTANT PERSISTENT
  {attribute 'parameterCategory' := 'Behaviour'}
  fHysActionOn        : REAL := 0.25;
  {attribute 'parameterCategory' := 'Behaviour'}
  fHysActionOff       : REAL := -0.25;
END_VAR
VAR_INPUT CONSTANT
  Ctrl                : FB_BA_SeqCtrl;
END_VAR
VAR
  HysAction           : FB_BA_Swi2P;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe für den Frequenzregler Ctrl.
fSpTSuA	REAL	Sollwert der Zulufttemperatur.
fTSuA	REAL	Messwert der Zulufttemperatur.
bSync	BOOL	Impuls für die Synchronisation des Sequenzreglers Ctrl.
fSync	REAL	Wert für die Synchronisation des Sequenzreglers Ctrl.
bDehumf	BOOL	Zeigt mit einem TRUE an, dass die raumlufttechnische Anlage im Entfeuchtebetrieb ist.
fTExtA	REAL	Messwert Ablufttemperatur
fTWth	REAL	Messwert Witterungstemperatur

Ausgänge

Name	Typ	Beschreibung
fY	REAL	Ausgabe der Stellgröße
eAction	E_BA_Action	Die Ausgabe des Wirksinns des Zuluftreglers Ctrl wird innerhalb einer raumlufttechnischen Anlage für die Sollwertstrategie benötigt.
bIsActive	BOOL	Der Sequenzregler ist der Aktive in der Sequenzregelung.
bSeqActv	BOOL	Der Sequenzregler ist in der Regelsequenz eingebunden.

Ein- / Ausgänge

Name	Typ	Beschreibung
stSeqLink	ST_BA_SeqLink	Die Daten- und Befehlsstruktur ist das Bindeglied zwischen dem Zulufttemperatur- Sequenzregler Ctrl und der Zulufttemperatur Sequenzregelung TSeqLink einer raumlufttechnischen Anlage.

Eingänge CONSTANT PERSISTENT

Name	Typ	Beschreibung
fHysActionOn	REAL	Oberer Schaltpunkt der Hysterese HysAction, um den Wirksinn des Zuluftreglers Ctrl zu bestimmen.
fHysActionOff	REAL	Unterer Schaltpunkt der Hysterese HysAction, um den Wirksinn des Zuluftreglers Ctrl zu bestimmen.

Eingänge CONSTANT

Name	Typ	Beschreibung
Ctrl	FB_BA_SeqCtrl	Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft Temperaturregelung des Kühlers. Außerdem ist der Sequenzregler Teil der Zulufttemperatur-Sequenzregelung einer raumlufttechnischen Anlage, siehe Beispiel FB_BA_AC_SeqT. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink. Durch die globale Variable E_BA_AC_SeqNumber_T.eEnergyRecovery erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Name

Typ

Beschreibung

Ctrl

FB_BA_SeqCtrl

Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft Temperaturregelung des Kühlers.

Außerdem ist der Sequenzregler Teil der Zulufttemperatur-Sequenzregelung einer raumlufttechnischen Anlage, siehe Beispiel FB_BA_AC_SeqT. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink.

Durch die globale Variable E_BA_AC_SeqNumber_T.eEnergyRecovery erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Variablen

Name	Typ	Beschreibung
HysAction	FB_BA_Swi2P	Der Zweipunktschalter bestimmt den Wirksinn des Sequenzreglers in Abhängigkeit der Außentemperatur fTWth und der Ablufttemperatur fTExtA und der Schaltpunkte der Hysterese fHysActionOn/fHysActionOff. Ist die Subtraktion von der Außentemperatur fTWth und der Ablufttemperatur fTExtA > fHysActionOn, dann ist der Ausgang des Funktionsbausteins HysAction TRUE. Der Wirksinn des Sequenzreglers Ctrl ist damit direkt und die Energierückgewinnung befindet sich im Kühlbetrieb. Ist die Subtraktion von der Außentemperatur fTWth und der Ablufttemperatur fTExtA < fHysActionOff, dann ist der Ausgang des Funktionsbausteins HysAction FALSE. Der Wirksinn des Sequenzreglers Ctrl ist damit indirekt und die Energierückgewinnung befindet sich im Heizbetrieb.

Name

Typ

Beschreibung

HysAction

FB_BA_Swi2P

Der Zweipunktschalter bestimmt den Wirksinn des Sequenzreglers in Abhängigkeit der Außentemperatur fTWth und der Ablufttemperatur fTExtA und der Schaltpunkte der Hysterese fHysActionOn/fHysActionOff.

Ist die Subtraktion von der Außentemperatur fTWth und der Ablufttemperatur fTExtA > fHysActionOn, dann ist der Ausgang des Funktionsbausteins HysAction TRUE. Der Wirksinn des Sequenzreglers Ctrl ist damit direkt und die Energierückgewinnung befindet sich im Kühlbetrieb.

Ist die Subtraktion von der Außentemperatur fTWth und der Ablufttemperatur fTExtA < fHysActionOff, dann ist der Ausgang des Funktionsbausteins HysAction FALSE. Der Wirksinn des Sequenzreglers Ctrl ist damit indirekt und die Energierückgewinnung befindet sich im Heizbetrieb.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
