FB_BA_AC_ColTSuACtrl

Das Template repräsentiert die Zulufttemperatur Regelung eines Kühlers mit dem Sequenzregler Ctrl.

Die Freigabe des Sequenzreglers erfolgt über die Eingangsvariable bEn.

Anhand der Daten- und Befehlsstruktur stSeqLink erhalten die Sequenzregler die Freigabe der Sequenzregelung. Dieses wird durch die Variable bSeqActv angezeigt.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

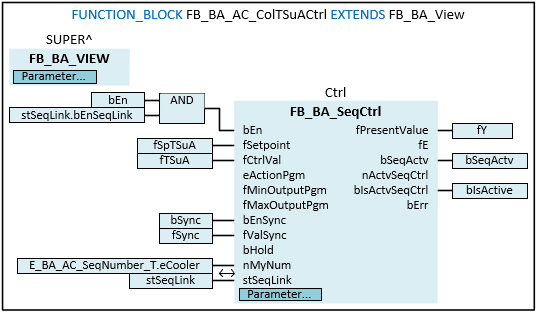

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AC_ColTSuACtrl EXTENDS FB_BA_View
VAR_INPUT
  bEn                 : BOOL;
  fSpTSuA             : REAL;
  fTSuA               : REAL;
  bSync               : BOOL;
  fSync               : REAL;
END_VAR
VAR_OUTPUT
  fY                  : REAL;
  bIsActive           : BOOL;
  bSeqActv            : BOOL;
END_VAR
VAR_IN_OUT
  stSeqLink           : ST_BA_SeqLink;
END_VAR
VAR_INPUT CONSTANT
  Ctrl                : FB_BA_SeqCtrl;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe für den Frequenzregler Ctrl.
fSpTSuA	REAL	Sollwert der Zulufttemperatur.
fTSuA	REAL	Messwert der Zulufttemperatur.
bSync	BOOL	Impuls für die Synchronisation des Sequenzreglers Ctrl.
fSync	REAL	Wert für die Synchronisation des Sequenzreglers Ctrl.

Ausgänge

Name	Typ	Beschreibung
fY	REAL	Ausgabe der Stellgröße
bIsActive	BOOL	Der Sequenzregler ist der Aktive in der Sequenzregelung.
bSeqActv	BOOL	Der Sequenzregler ist in der Regelsequenz eingebunden.

Ein- / Ausgänge

Name	Typ	Beschreibung
stSeqLink	ST_BA_SeqLink	Die Daten- und Befehlsstruktur ist das Bindeglied zwischen dem Zulufttemperatur- Sequenzregler Ctrl und der Zulufttemperatur Sequenzregelung TSeqLink einer raumlufttechnischen Anlage.

Eingänge CONSTANT

Name	Typ	Beschreibung
Ctrl	FB_BA_SeqCtrl	Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft Temperaturregelung des Kühlers. Außerdem ist der Sequenzregler Teil der Zulufttemperatur-Sequenzregelung einer raumlufttechnischen Anlage, siehe Beispiel FB_BA_AC_SeqT. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink. Durch die globale Variable E_BA_AC_SeqNumber_T.eCooler erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Name

Typ

Beschreibung

Ctrl

FB_BA_SeqCtrl

Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft Temperaturregelung des Kühlers.

Außerdem ist der Sequenzregler Teil der Zulufttemperatur-Sequenzregelung einer raumlufttechnischen Anlage, siehe Beispiel FB_BA_AC_SeqT. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink.

Durch die globale Variable E_BA_AC_SeqNumber_T.eCooler erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
