FB_BA_H_OpMod

Das Template FB_BA_H_OpMod repräsentiert die Betriebsart und Freigabe eines Heizkreises.

Am Prioritätenschalter OpModSwi werden verschiedene Ereignisse oder Befehle wie zum Beispiel Störung Heizkreis, Anforderung vom Zeitschaltplan oder vom Anlagenwahlschalter priorisiert und eine resultierende Betriebsart bzw. ein resultierender Anlagenstatus auf die Variable eOpMod geschrieben.

eOpMode	Wert	Betriebsart1
E_BA_EnergyLvl.eProtection	1	Protection
E_BA_EnergyLvl.eEconomy	2	Economy
E_BA_EnergyLvl.eComfort	3	Comfort

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

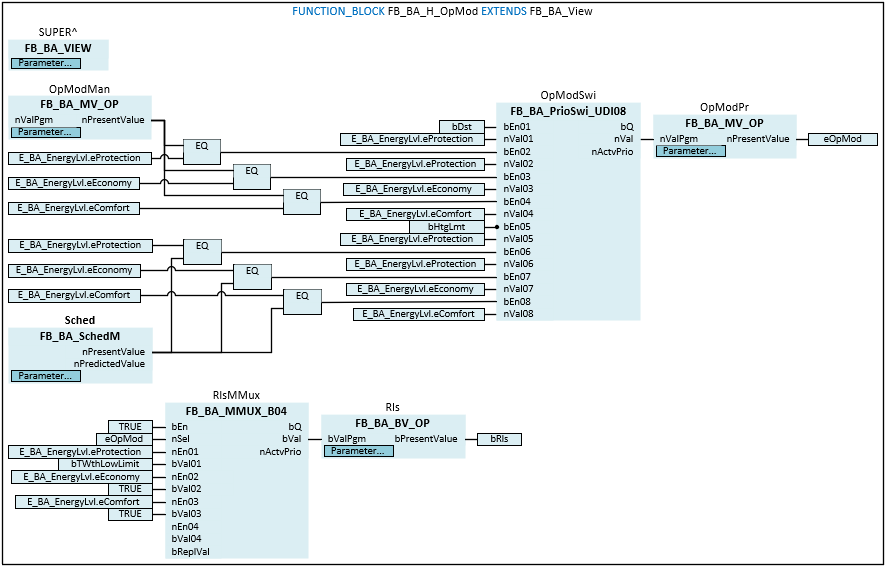

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_H_OpMod EXTENDS FB_BA_View
VAR_INPUT
  bDst             : BOOL;
  bHtgLmt          : BOOL;
  bTWthLowLimit    : BOOL;
END_VAR
VAR_OUTPUT
  eOpMod           : E_BA_EnergyLvl;
  bRls             : BOOL;
END_VAR
VAR_INPUT CONSTANT
  OpModMan         : FB_BA_MV_Op;
  Sched            : FB_BA_SchedM;
  OpModPr          : FB_BA_MV_Op;
  Rls              : FB_BA_BV_Op;
END_VAR
VAR
  OpModSwi         : FB_BA_PrioSwi_UDI08;
  RlsMMux          : FB_BA_MMUX_B04;
END_VAR

Eingänge

Name	Typ	Beschreibung
bDst	BOOL	Eingang Störung Heizkreis.
bHtgLmt	BOOL	Eingang Freigabe Heizbetrieb.
bTWthLowLimit	BOOL	Die Variable zeigt an, dass der untere Grenzwert der Außentemperatur unterschritten wurde und die Frostschutzfunktion aktiv ist.

Ausgänge

Name	Typ	Beschreibung
eOpMode	E_BA_EnergyLvl	Anzeige der aktuellen Betriebsart des Heizkreises.
bRls	BOOL	Ausgabe Freigabe Heizkreis in Abhängigkeit des Multiplexers RlsMMux.

Eingänge CONSTANT

Name	Typ	Beschreibung
OpModMan	FB_BA_MV_Op	Das MV-Objekt dient als Anlagenwahlschalter. Folgende Betriebsarten können vorgegeben werden: Auto, Protection, Economy und Comfort. Die Betriebsart Auto bedeutet, dass das Zeitschaltprogramm Sched die Betriebsart vorgibt.
Sched	FB_BA_SchedM	Zeitschaltprogramm für die Umschaltung zwischen den Betriebsarten Protection, Economy und Comfort.
OpModPr	FB_BA_MV_Op	Aktuelle Betriebsart des Heizkreises.
Rls	FB_BA_BV_Op	Zeigt die Freigabe des Heizkreises an.

Variablen

Name	Typ	Beschreibung
OpModSwi	FB_BA_PrioSwi_UDI08	Prioritätenschalter für die Betriebsarten des Heizkreises.
RlsMMux	FB_BA_MMUX_B04	Der Multiplexer wandelt die Betriebsart eOpMod in die Freigabe bRls um.
