FB_BA_AC_PreHtrTSuACtrl

Das Template repräsentiert die Zulufttemperaturregelung eines Vorerhitzers in einer Lüftungsanlage. Der Zuluftregler Ctrl ist das Kernstück des Templates. Er ist in eine Zulufttemperaturregelsequenz eingebunden.

Die Freigabe des Sequenzreglers erfolgt anhand der Eingangsvariablen bEn und der Variable stSeqLink.bEnSeqLink der Daten- und Befehlsstruktur stSeqLink.

Im Entfeuchtebetrieb bDehumf wird der Sequenzregler Ctrl gesperrt und damit aus der Sequenzregelung herausgenommen.

Über die Daten- und Befehlsstruktur stSeqLink erhalten die Sequenzregler die Freigabe der Sequenzregelung. Dieses wird durch die Variable bSeqActv angezeigt.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

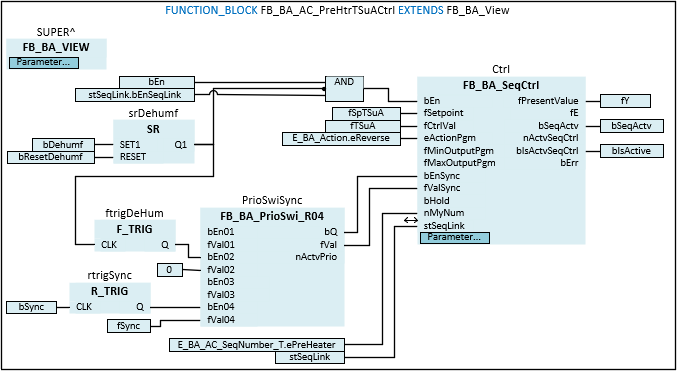

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_ActuatorAnalog EXTENDS FB_BA_View
VAR_INPUT
  bEn                  : BOOL;
  fSpTSuA              : REAL;
  fTSuA                : REAL;
  bSync                : BOOL;
  fSync                : REAL;
  bDehumf              : BOOL;
  bResetDehumf         : BOOL;
END_VAR
VAR_OUTPUT
  fY                   : REAL;
  bIsActive            : BOOL;
  bSeqActv             : BOOL;
END_VAR
VAR_IN_OUT
  stSeqLink            : ST_BA_SeqLink;
END_VAR
VAR_INPUT CONSTANT
  Ctrl                 : FB_BA_SeqCtrl;
END_VAR
VAR
  srDehumf             : SR;
  ftrigDeHum           : F_TRIG;
  rtrigSync            : R_TRIG;
  PrioSwiSync          : FB_BA_PrioSwi_R04;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe des Sequenzregler Ctrl.
fSpTSuA	REAL	Sollwert der Zulufttemperatur.
fTSuA	REAL	Messwert der Zulufttemperatur.
bSync	BOOL	Impuls für die Synchronisation des Sequenzreglers Ctrl.
fSync	REAL	Wert für die Synchronisation des Sequenzreglers Ctrl.
bDehumf	BOOL	Eingang, um den Entfeuchtebetrieb am RS-Flipflop srDehumf zu setzen.
bResetDehumf	BOOL	Eingang, um den Entfeuchtebetrieb am RS-Flipflop srDehumf zurückzusetzen.

Ausgänge

Name	Typ	Beschreibung
fY	REAL	Stellgrößenausgabe Regelventil.
bIsActive	BOOL	Der Sequenzregler ist der Aktive in der Sequenzregelung.
bSeqActv	BOOL	Der Sequenzregler ist in der Regelsequenz eingebunden.

Ein- / Ausgänge

Name	Typ	Beschreibung
stSeqLink	ST_BA_SeqLink	Die Daten- und Befehlsstruktur stSeqLink sind das Bindeglied zwischen dem Zulufttemperatur- Sequenzregler Ctrl und der Zulufttemperatur Sequenzregelung TSeqLink einer raumlufttechnischen Anlage.

Eingänge CONSTANT

Name	Typ	Beschreibung
Ctrl	FB_BA_SeqCtrl	Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft- Temperaturregelung des Vorerhitzers. Außerdem ist der Sequenzregler Teil der Zulufttemperatur Sequenzregelung einer raumlufttechnischen Anlage. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink. Durch die globale Variable E_BA_AC_SeqNumber_T.ePreHeater erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Name

Typ

Beschreibung

Ctrl

FB_BA_SeqCtrl

Der Zulufttemperatur Sequenzregler Ctrl ist das Kernstück dieses Templates. Er ist zuständig für die Zuluft- Temperaturregelung des Vorerhitzers.

Außerdem ist der Sequenzregler Teil der Zulufttemperatur Sequenzregelung einer raumlufttechnischen Anlage. Der Datenaustausch innerhalb dieser Sequenzregelung geschieht über die Daten- und Befehlsstruktur stSeqLink.

Durch die globale Variable E_BA_AC_SeqNumber_T.ePreHeater erhält der Sequenzregler seine Ordnungsnummer innerhalb der Temperatur Sequenzregelung.

Variablen

Name	Typ	Beschreibung
srDehumf	SR	Durch das Setzen des RS-Flipflop srDehumf wird angezeigt, dass der Entfeuchtebetrieb innerhalb der raumlufttechnischen Anlage aktiv ist. Dem Sequenzregler Ctrl wird die Freigabe genommen. Das Rücksetzen des RS-Flipflop srDehumf erfolgt durch den Eingang bResetDehumf.
ftrigDeHum	F_TRIG	Durch eine fallende Flanke am Eingang CLK des Funktionsbausteins ftrigDeHum wird der Sequenzregler Ctrl auf den Wert 0 synchronisiert. Ausgelöst wird die fallende Flanke durch das Rücksetzen des Entfeuchtebtriebs am RS-Flipflop srDehumf.
rtrigSync	R_TRIG	Bei einer steigenden Flanke am Eingang CLK des Funktionsbausteins rtrigSync wird der Sequenzregler Ctrl auf den Wert von fSync synchronisiert.
PrioSwiSync	FB_BA_PrioSwi_R04	Der Prioritätenschalter priorisiert die Synchronisation des Sequenzreglers Ctrl

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
