FB_BA_AC_TCasCtrl_01

Das Template dient der Raumtemperaturregelung mittels Raum-Zuluft-Kaskade.

Es besteht aus einem Führungsregler zur Berechnung des Zulufttemperatur-Sollwertes für die Aggregate Erhitzer, Kühler und Energierückgewinnung.

Die Freigabe der Zulufttemperatur Sequenzregelung erfolgt mit der Variablen bOn durch die Auswertung des Empfangsbausteins der Schrittkettensteuerung Aggregate.

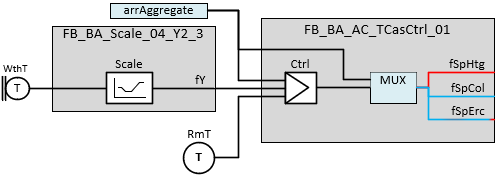

Prinzipschema01

Prinzipschema02

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

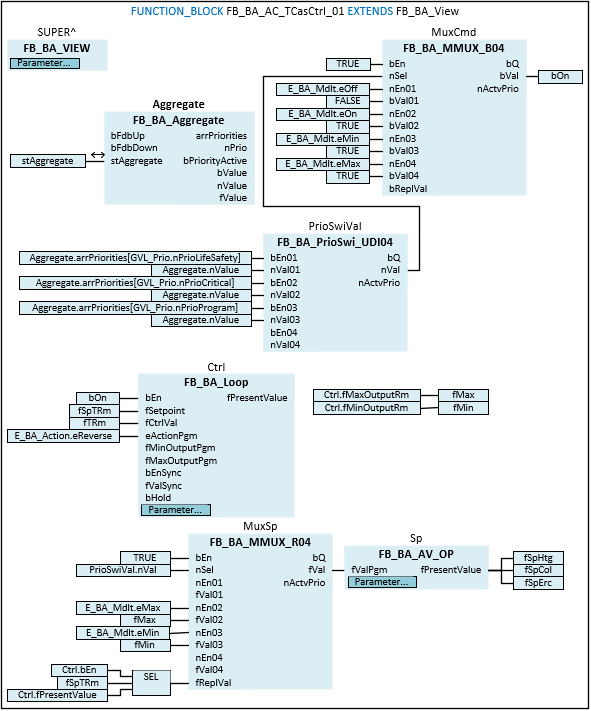

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AC_TCasCtrl_01 EXTENDS FB_BA_View
VAR_INPUT
  fSpTRm        : REAL;
  fTRm          : REAL;
END_VAR
VAR_OUTPUT
  fSpHtg        : REAL;
  fSpCol        : REAL;
  fSpErc        : REAL;
  fMax          : REAL;
  fMin          : REAL;
  bOn           : BOOL;
END_VAR
VAR_IN_OUT
  stAggregate   : ST_BA_Aggregate;
END_VAR
VAR_INPUT CONSTANT
  SpHtg         : FB_BA_AV_Op;
  SpCol         : FB_BA_AV_Op;
  SpErc         : FB_BA_AV_Op;
  Ctrl          : FB_BA_Loop;
  Aggregate     : FB_BA_Aggregate;
END_VAR
VAR
  PrioSwiVal    : FB_BA_PrioSwi_UDI04;
  MuxCmd        : FB_BA_MMUX_B04;
  MuxSpHtg      : FB_BA_MMUX_R04;
  MuxSpCol      : FB_BA_MMUX_R04;
  MuxSpErc      : FB_BA_MMUX_R04;
END_VAR

Eingänge CONSTANT

Name	Typ	Beschreibung
fSpTRm	REAL	Eingangsvariable für den Sollwert Raumtemperatur.
fTRm	REAL	Eingangsvariable, an der die Raumtemperatur angelegt wird. Die Raumtemperatur ist die Regelgröße des PID-Führungsreglers Ctrl. Ist keine Raumtemperatur vorhanden, so kann die Ablufttemperatur einer Lüftungsanlage als Regelgröße genommen werden.

Ausgänge

Name	Typ	Beschreibung
fSpHtg	REAL	Errechneter Sollwert der Zulufttemperatur für den Erhitzer.
fSpCol	REAL	Errechneter Sollwert der Zulufttemperatur für den Kühler.
fSpErc	REAL	Errechneter Sollwert der Zulufttemperatur für die Energierückgewinnung.
fMax	REAL	Oberer Wert der Regler-Ausgangsbegrenzung.
fMin	REAL	Unterer Wert der Regler-Ausgangsbegrenzung.
bOn	BOOL	Der Ausgang zeigt das resultierende Ergebnis des Multiplexer MuxCmd an. Dieses wird innerhalb der Lüftungsanlage weiterverarbeitet und dient der Freigabe der Zulufttemperatur Sequenzregelung.

Ein- / Ausgänge

Name	Typ	Beschreibung
stAggregate	ST_BA_Aggregate	Bidirektionale Aggregate Struktur über welche die Freigaben und Schaltwerte an den Auswertebaustein der Schrittkettensteuerung Aggregate übermittelt werden. Die Aggregate Struktur überträgt die aufgenommenen Rückmeldungen hoch und runter an die zentrale Anlagensteuerung.

Eingänge CONSTANT

Name	Typ	Beschreibung
SpHtg	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Raumtemperatur-Sollwertes Heizen.
SpCol	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Raumtemperatur-Sollwertes Kühlen.
SpErc	FB_BA_AV_Op	Analog-Wert-Objekt zur Anzeige des errechneten Zulufttemperatur-Sollwertes Energierückgewinnung.
Ctrl	FB_BA_Loop	Das LOOP-Objekt dient als Führungsregler für eine Raumtemperaturregelung mittels Raum-Zuluft-Kaskade. Es liefert den Zulufttemperatur-Sollwert.
Aggregate	FB_BA_Aggregate	Der Aggregatebaustein repräsentiert den Empfangsbaustein einer Schrittkettensteuerung. Innerhalb des Funktionsbausteins wird die Aggregatestruktur stAggregate ausgewertet und anhand der Ein- und Ausgänge in das Template integriert.

Variablen

Name	Typ	Beschreibung
PrioSwiVal	FB_BA_PrioSwi_UDI04	Der Prioritätenschalter ermittelt anhand der Kommandostruktur stCmd den Modulationsbefehl für den Multiplexer MuxCmd.
MuxCmd	FB_BA_MMUX_B04	Der Multiplexer ermittelt den aktuellen Schaltbefehl aus dem Modulationsbefehl des Prioritätenschalters PrioSwiVal. Das resultierende Ergebnis wird an den Ausgang bOn übermittelt. Der Multiplexer definiert die Freigabebedingungen des PID-Führungsreglers Ctrl.
MuxSpHtg	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Heizen fSpHtg in Abhängigkeit des Prioritätenschalters PrioSwiVal.
MuxSpCol	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Kühlen fSpCol in Abhängigkeit des Prioritätenschalters PrioSwiVal.
MuxSpErc	FB_BA_MMUX_R04	Der Multiplexer definiert den Sollwert Energierückgewinnung fSpErc in Abhängigkeit des Prioritätenschalters PrioSwiVal.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
