FB_BA_Button2Way

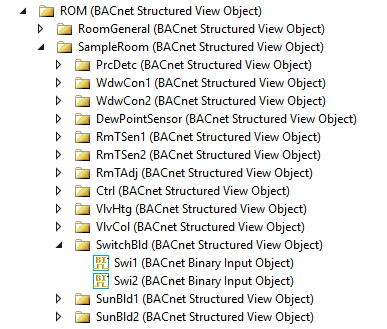

Das Template dient der direkten Verknüpfung der Eingänge eines Zweifach-Tasters. Die Zustände werden auf einer Hierarchie-Ebene mit zwei Objekten dargestellt und dem Projekt über die Ausgänge bPresentValue1 und bPresentValue2 zur Verfügung gestellt. Anwendung findet dieses Template beispielsweise bei der Einbindung von Jalousietastern.

Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

Syntax

FUNCTION_BLOCK FB_BA_Button2Way EXTENDS FB_BA_VIEW
VAR_INPUT
END_VAR
VAR_INPUT CONSTANT
  Swi1              : FB_BA_BI_Raw;
  Swi2              : FB_BA_BI_Raw;
END_VAR
VAR_OUTPUT
  bPresentValue1    : BOOL;
  bPresentValue2    : BOOL;
END_VAR
