Allgemeine Parameter für die Kinematik

MCS Offset

Mit dem MCS offset können zusätzliche Offset-Parameter vor der ersten Achse (bzw. vor der Basis) der Kinematik parametriert werden. Beispielsweise liegt bei der SCARA-Kinematik der Ursprung des MCS im ersten Gelenk (M1). Der Parameter Z-shift von dem MCS offset kann dazu genutzt werden, die zusätzliche Stablänge zu parametrieren, so dass der Ursprung des MCS im Fuß des Roboters liegt.

Allgemeine Parameter für die Kinematik 1:

Parameter

Beschreibung

Typ

Einheit

X-shift

Statischer X-offset im MCS.

LREAL

mm

Y-shift

Statischer Y-offset im MCS.

LREAL

mm

Z-shift

Statischer Z-offset im MCS.

LREAL

mm

MCS to Spatial reference

Mit dem Parameter Spatial reference kann das MCS in einem Referenzkoordinatensystem verschoben werden. Alle Koordinatensysteme sind rechtsdrehend (gegen den Uhrzeigersinn).

Parameter

Beschreibung

Typ

Einheit

Translation X

Verschiebung in X-Richtung.

LREAL

mm

Translation Y

Verschiebung in Y-Richtung.

LREAL

mm

Translation Z

Verschiebung in Z-Richtung.

LREAL

mm

Rotation 1

Winkel, um den zuerst rotiert wird. Die Interpretation wird vom Parameter Rotation Convention definiert.

LREAL

°

Rotation 2

Winkel, um den als zweites rotiert wird. Die Interpretation wird vom Parameter Rotation Convention definiert.

LREAL

°

Rotation 3

Winkel, um den als drittes rotiert wird. Die Interpretation wird vom Parameter Rotation Convention definiert.

LREAL

°

Rotation convention

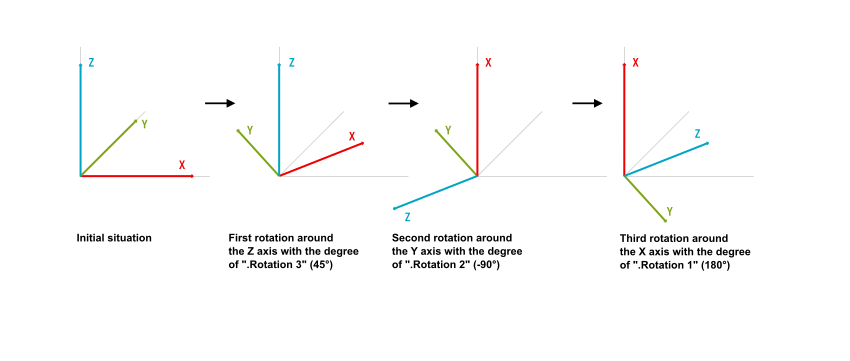

Die Rotationskonvention gibt an, in welcher Reihenfolge um die Achsen rotiert werden soll (Parameter Rotation 1-3). Dabei geben die Buchstaben (X, Y, Z) von links nach rechts die Reihenfolge an, in der um die entsprechenden Achsen rotiert wird. Die nachfolgende Zahl gibt an, auf welchen Parameter (Rotation 1-3) der Wert zu parametrieren ist. Die translatorische Verschiebung wird immer vor der Rotation ausgeführt.

MC.CoordInterpretation_SO3



Spatial reference

Der Parameter Spatial reference gibt an, auf welches Koordinatensystem als Basis sich das MCS bezieht. Wenn hier der Wert 0 eingestellt ist, dann wird das WCS als Basis verwendet. Wenn ein anderes Koordinatensystem als Ausgangspunkt für die Verschiebung genutzt werden soll, so kann ein Objekt Coordinate Frame angelegt werden. Die Objekt-ID dieses Koordinatensystems kann über das Dropdown-Menü ausgewählt werden.

OTCID



Definition direction

Gibt die Richtung an, in der die Verschiebung programmiert wird (aus Sicht des Bezugssystems oder aus Sicht des MCS), siehe Beispiel unten.

MC.ReferenceDefDir



Beispiel: Definition Direction

Wenn man die Definition Direction MCS -> Reference verwendet, so wird die unten dargestellte Verschiebung vom Ausgangskoordinatensystem (MCS) zum Zielkoordinatensystem (Reference) mit negativen Vektoren angegeben.

Allgemeine Parameter für die Kinematik 2:

Wenn zusätzlich zur Translation eine positive Rotation um die Z-Achse (hier 90°) angegeben wird, so wird zuerst die Translation ausgeführt und anschließend das Zielkoordinatensystem gedreht (hier +90° um die Z-Achse).

Allgemeine Parameter für die Kinematik 3:

Tool offset OID

Parameter

Beschreibung

Typ

Einheit

Tool offset OID

Soll für die Kinematik ein Werkzeug definiert werden, so muss zunächst ein Werkzeugversatz (Tool Offset) Objekt oder ein Werkzeug Linear (Tool Linear) Objekt angelegt werden. Die Objekt-ID dieses Werkzeugs kann über das Dropdown-Menü ausgewählt werden.

OTCID
