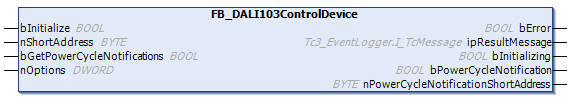

FB_DALI103ControlDevice

Der Funktionsbaustein dient der Konfiguration und dem Betrieb eines DALI-Steuergerätes, welches den Part 103 (Steuergeräte) unterstützt.

Der Anwendungs-Controller kann aktiviert, die Betriebsart vorgegeben und das Ereignis Power Cycle Notification freigegeben werden.

Durch Änderung der unten aufgeführten Eigenschaften, können die bestehenden Parameter überschrieben werden. Alle Parameter werden durch eine positive Flanke an bInitialize in das DALI-Steuergerät geschrieben und dort gespeichert.

Die Ausgänge mit den Ausgabewerten des DALI-Gerätes enthalten nur dann gültige Werte, wenn der Baustein fehlerfrei ausgeführt wurde (bError = FALSE). Ist der Ausgang bError = TRUE, so dürfen die Ausgänge mit den Ausgabewerten nicht ausgewertet werden.

	Bei Einsatz der KL6811 kann der Baustein nicht verwendet werden.

Eingänge

VAR_INPUT
  bInitialize                    : BOOL  := FALSE;
  nShortAddress                  : BYTE  := 0;
  bGetPowerCycleNotifications    : BOOL  := TRUE;
  nOptions                       : DWORD := 0;
END_VAR

Name	Typ	Beschreibung
bInitialize	BOOL	Durch eine positive Flanke an diesem Eingang wird das Konfigurieren des DALI-Steuergerätes gestartet. Während dieser Zeit werden keine DALI-Befehle bearbeitet.
nShortAddress	BYTE	Kurzadresse (0…63) des DALI-Steuergerätes.
bGetPowerCycleNotifications	BOOL	Durch ein TRUE an diesem Eingang werden die empfangenen Power Cycle Notification am Ausgang ausgegeben.
nOptions	DWORD	Reserviert für zukünftige Erweiterungen.

Ausgänge

VAR_OUTPUT
  bError                               : BOOL;
  ipResultMessage                      : I_TcMessage;
  bInitializing                        : BOOL;
  bPowerCycleNotification              : BOOL;
  nPowerCycleNotificationShortAddress  : BYTE;
END_VAR

Name	Typ	Beschreibung
bError	BOOL	Der Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung ein Fehler aufgetreten ist. Weitere Informationen zu dem Fehler können über die Variable ipResultMessage abgefragt werden. Der Ausgang wird wieder auf FALSE gesetzt, sobald bBusy auf TRUE geht.
ipResultMessage	I_TcMessage	Interface-Pointer (siehe Fehlerauswertung) mit dem detaillierte Informationen über die Abarbeitung des Bausteins abgefragt werden können (siehe Laufzeitmeldungen). Der Interface-Pointer ist gültig, nachdem bBusy von TRUE auf FALSE gewechselt hat.
bInitializing	BOOL	Der Ausgang wird gesetzt, sobald die Initialisierung des DALI-Geräts gestartet wurde und bleibt so lange aktiv, bis alle DALI-Befehle abgearbeitet wurden.
bPowerCycleNotification	BOOL	Sobald ein Power Cycle Notification Event den gewünschten Filterkriterien entspricht, wird dieser Ausgang für ein SPS-Zyklus auf TRUE gesetzt.
nPowerCycleNotificationShortAddress	BYTE	Dieser Ausgang enthält die Kurzadresse (0…63) des DALI-Steuergerätes, welches das Power Cycle Notification Event versendet hat.

Eigenschaften

Alle Parameter, die per bInitialize in das DALI-Steuergerät geschrieben werden, sind als Eigenschaften vorhanden.

Name	Typ	Zugriff	Initialwert	Beschreibung
bEnableApplicationController	BOOL	Get, Set	FALSE	Wenn diese Eigenschaft TRUE ist, wird der Anwendungs-Controller (siehe applicationActive) aktiviert.
bEnablePowerCycleNotification	BOOL	Get, Set	FALSE	Durch ein TRUE an dieser Eigenschaft wird das Ereignis Power Cycle Notification freigegeben.
nOperatingMode	BYTE	Get, Set	0	Vorgabe der Betriebsart (0…255) des DALI-Steuergerätes (siehe operatingMode).
ipDALICommunication	I_DALICommunication	Get, Set	0	Interface-Pointer auf den Kommunikationsbaustein (siehe Übergabe der Referenz auf den Kommunikationsbaustein).

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT ab v3.1.4024.12	Tc3_DALI ab v3.5.0.0
