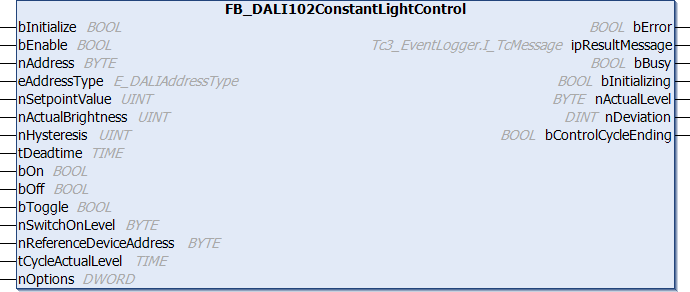

FB_DALI102ConstantLightControl

Der Baustein FB_DALI102ConstantLightControl stellt die grundlegenden Funktionen zur Realisierung einer Konstantlichtregelung zur Verfügung.

Durch zyklisches Auf- und Abdimmen wird versucht, auf einen vorgegebenen Sollwert (nSetpointValue) zu regeln. Die Dynamik der Regelung wird durch eine Totzeit (tDeadtime) bestimmt. Die Totzeit legt die Wartezeit zwischen den einzelnen DALI-Befehlen zur Veränderung des Ausgangswertes (nActualLevel) fest. Je kleiner die Totzeit, desto schneller wird nachgeregelt. Eine frei definierbare Hysterese (nHysteresis) verhindert ein ständiges Schwingen um den Sollwert. Liegt der Istwert im Bereich der Hysterese um den Sollwert, so wird der Ausgangswert der DALI-Vorschaltgeräte nicht verändert.

Bedienung

Der Baustein bietet die Möglichkeit, ein einzelnes DALI-Vorschaltgerät per Kurzadresse, mehrere DALI-Vorschaltgeräte per Gruppenadresse, oder alle DALI-Vorschaltgeräte einer DALI-Linie per Sammelruf anzusprechen.

Die Variablen minLevel, maxLevel, fadeRate, fadeTime, extendedFadeTimeBase und extendedFadeTimeMultiplier sind Parameter, die in jedem DALI-Vorschaltgeräte separat abgespeichert werden. Durch Beschreiben der jeweiligen Eigenschaften und einer positive Flanke am Eingang bInitialize können diese Variablen in den DALI-Vorschaltgeräten verändert werden.

Regelung

Durch positive Flanken an den Eingängen bOn, bOff und bToggle kann der Ausgangswert der DALI-Vorschaltgeräte geschaltet werden. Sind die DALI-Vorschaltgeräte eingeschaltet und ist die Regelung aktiv (bEnable = TRUE), so wird auf den vorgegebenen Sollwert geregelt. Ist die Regelung nicht aktiv (bEnable = FALSE), so bleibt der Ausgangswert der DALI-Vorschaltgeräte unverändert.

Das schrittweise Anpassen des Ausgangswertes der DALI-Vorschaltgeräte erfolgt mit den DALI-Befehlen STEP UP/STEP DOWN bzw. UP/DOWN.

Ist die Regelabweichung (nDeviation) größer als nHysteresis, so wird mit dem DALI-Befehl UP/DOWN der Ausgangswert angepasst. Die Anzahl der Schritte, um die sich der Ausgangswert ändert, wird durch die Eigenschaft eFadeRate vorgegeben.

Liegt die Regelabweichung zwischen nHysteresis/2 und nHysteresis, so wird der DALI-Befehl STEP UP/STEP DOWN verwendet und somit der Ausgangswert nur um einen Schritt angepasst.

Ist die Regelabweichung kleiner als nHysteresis/2, so bleibt der Ausgangswert der DALI-Vorschaltgeräte unverändert.

Die Regelabweichung berechnet sich aus nSetpointValue - nActualBrightness.

Die Totzeit (tDeadtime) gibt die Zeit vor, nach der der Ausgangswert angepasst wird. Je Regelzyklus wird der DALI-Befehl STEP UP/STEP DOWN bzw. UP/DOWN nur einmal aufgerufen.

Bedienung über die Eingänge bOn, bOff und bToggle

Durch positive Flanken an den Eingängen bOn, bOff und bToggle kann der Ausgangswert der DALI-Vorschaltgeräte unmittelbar geändert werden. Dieses ist unabhängig davon, ob die Regelung aktiviert oder deaktiviert (bEnable) wurde.

Werden die DALI-Vorschaltgeräte durch bOn oder bToggle eingeschaltet, so geben die Variablen fadeTime, extendedFadeTimeBase und extendedFadeTimeMultiplier die Geschwindigkeit vor, in der der Ausgangswert verändert wird. Das Ausschalten der DALI-Vorschaltgeräte durch bOff oder bToggle erfolgt unmittelbar. Als Einschaltwert wird in diesem Fall nSwitchOnLevel verwendet. Dieser Wert muss im Bereich der Eigenschaften nMinLevel und nMaxLevel liegen.

DALI-Kurzadresse Referenzgerät (nReferenceDeviceAddress)

Werden mehrere DALI-Vorschaltgeräte angesprochen, so wird über nReferenceDeviceAddress der aktuelle Ausgangswert des Referenz-DALI-Vorschaltgerätes ausgelesen. Je nach Zustand des Referenz-DALI-Vorschaltgerätes werden die DALI-Vorschaltgeräte auf den gewünschten Ausgangswert gesetzt.

Der Parameter nReferenceDeviceAddress wird ebenfalls verwendet, wenn im Hintergrund der Ausgangswert des Referenz-DALI-Vorschaltgerätes zyklisch ausgelesen wird (tCycleActualLevel > 0 sec).

Soll mit dem Baustein ein einzelnes DALI-Vorschaltgerät angesteuert werden (eAddressType = E_DALIAddressType.Short) so wird kein Referenz-DALI-Vorschaltgerät benötigt. Der Ausgangswert des einzelnen DALI-Vorschaltgerätes wird über nAddress ermittelt. Der Parameter nReferenceDeviceAddress ist in diesem Fall ohne Bedeutung.

Wird nReferenceDeviceAddress verwendet, so muss dieser immer die Kurzadresse eines DALI-Vorschaltgerätes enthalten, welches auch in der angesprochenen DALI-Gruppe enthalten ist. Bei Sammelruf muss sich an der DALI-Linie ein DALI-Vorschaltgerät mit entsprechender Kurzadresse befinden.

Beispiel

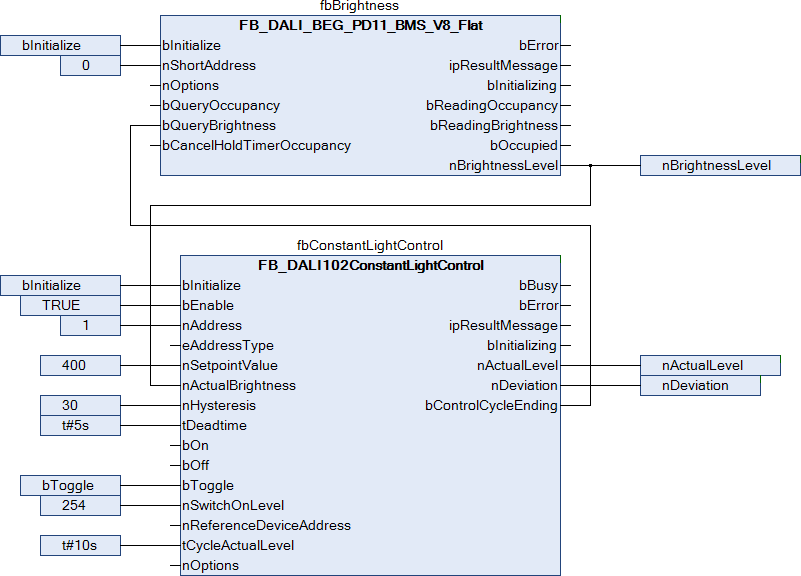

Das folgende Beispiel soll zeigen, wie ein DALI-Helligkeitssensor mit dem Baustein FB_DALIConstantLightControl kombiniert werden kann. In diesem Beispiel wird der DALI-Sensor PD11-BMS-FLAT der Firma B.E.G. verwendet.

Da nur die gemessene Helligkeit benötigt wird, wird die Instanz für den Bewegungsmelder deaktiviert (Eigenschaft bEnableOccupancy).

Die Helligkeit wird über den Eingang bQueryBrightness aus dem DALI-Sensor ausgelesen. Somit kann auch die Instanz für den Helligkeitssensor deaktiviert werden (Eigenschaft bEnableBrightness).

Zum Ende der Totzeit wird der Ausgang bControlCyclerEnding der Konstantlichtregelung auf TRUE gesetzt. Diese positive Flanke wird mit dem Eingang bQueryBrightness des DALI-Sensors verbunden. Dadurch wird unmittelbar vor der Berechnung der Regelabweichung (nDeviation) der aktuelle Helligkeitswert ausgelesen.

Durch das Deaktivieren beider Instanzen, versendet der DALI-Sensor keine Events und der DALI-Bus wird nicht unnötig belastet.

Die Eigenschaften werden bei der Deklaration der Instanz direkt initialisiert. Ein explizites Zuweisen zur Laufzeit ist dadurch nicht mehr notwendig.

PROGRAM P_ConstantLightControl
VAR
  fbBrightness           : FB_DALI_BEG_PD11_BMS_V8_Flat(Communication.fbKL6821Communication) :=
                                 (bEnableOccupancy  := FALSE,
                                  bEnableBrightness := FALSE);
  fbConstantLightControl : FB_DALI102ConstantLightControl(Communication.fbKL6821Communication) :=
                                 (nMinLevel := 85,
                                  nMaxLevel := 254);
  bInitialize            : BOOL;
  bToggle                : BOOL;
  nBrightnessLevel       : UINT;
  nActualLevel           : BYTE;
  nDeviation             : DINT;
END_VAR

 Eingänge

VAR_INPUT
  bInitialize              : BOOL := FALSE;
  bEnable                  : BOOL := TRUE;
  nAddress                 : BYTE;
  eAddressType             : E_DALIAddressType := E_DALIAddressType.Short;
  nSetpointValue           : UINT := 500;
  nActualBrightness        : UINT := 500;
  nHysteresis              : UINT := 30;
  tDeadtime                : TIME := T#5S;
  bOn                      : BOOL;
  bOff                     : BOOL;
  bToggle                  : BOOL;
  nSwitchOnLevel           : BYTE := 254;
  nReferenceDeviceAddress  : BYTE;
  tCycleActualLevel        : TIME := T#30S;
  nOptions                 : DWORD := 0;
END_VAR

Ausgänge

VAR_OUTPUT
  bError               : BOOL;
  ipResultMessage      : I_TcMessage;
  bBusy                : BOOL;
  bInitializing        : BOOL;
  nActualLevel         : BYTE;
  nDeviation           : DINT;
  bControlCycleEnding  : BOOL;
END_VAR

 Eigenschaften

Alle Parameter, die per bInitialize in das DALI-Steuergerät geschrieben werden, sind als Eigenschaften vorhanden.

Voraussetzungen
