Sync Manager

Der Umfang der angebotenen Prozessdaten kann über den Reiter „Prozessdaten“ eingesehen werden (siehe Abb. Karteireiter Prozessdaten SM2, EL3403 & Karteireiter Prozessdaten SM3, EL3403).

Sync Manager 1:

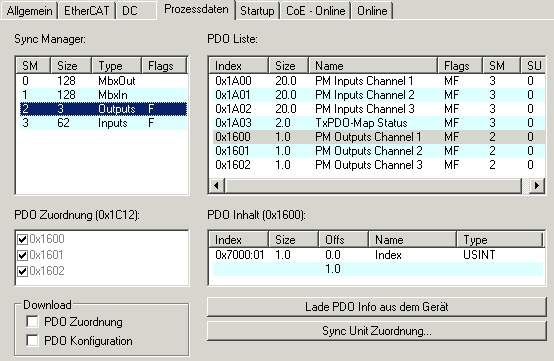

Karteireiter Prozessdaten SM2, EL3403
Sync Manager 2:

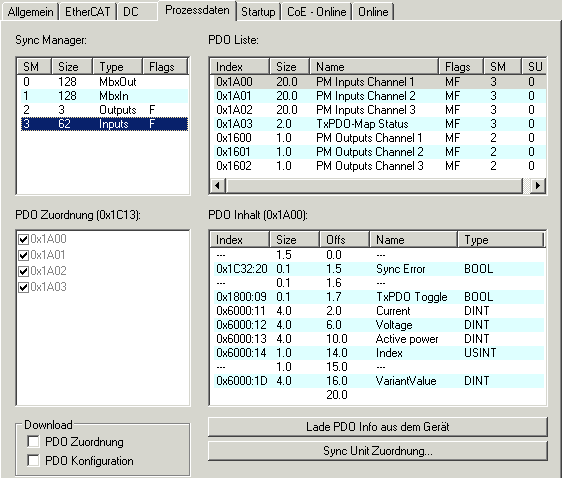

Karteireiter Prozessdaten SM3, EL3403

PDO-Zuordnung

SM2, PDO-Zuordnung 0x1C12

Index

Index ausgeschlossener PDOs

Größe (Byte.Bit)

Name

PDO Inhalt

0x1600 (default)

-

1.0

PM Outputs
Channel 1

Index 0x7000:01 - Index

0x1601 (default)

-

1.0

PM Outputs
Channel 2

Index 0x7010:01 - Index

0x1602 (default)

-

1.0

PM Outputs
Channel 3

Index 0x7020:01 - Index

SM3, PDO-Zuordnung 0x1C13

Index

Index ausgeschlossener PDOs

Größe (Byte.Bit)

Name

PDO Inhalt

0x1A00 (default)

-

20.0

PM Inputs
Channel 1

Index 0x1C32:20 - Sync error
Index 0x6000:10 - TxPDO Toggle
Index 0x6000:11 - Current
Index 0x6000:12 - Voltage
Index 0x6000:13 - Active Power
Index 0x6000:14 - Index
Index 0x6000:1D - VariantValue

0x1A01 (default)

-

20.0

PM Inputs
Channel 2

Index 0x1C32:20 - Sync error
Index 0x6010:10 - TxPDO Toggle
Index 0x6010:11 - Current
Index 0x6010:12 - Voltage
Index 0x6010:13 - Active Power
Index 0x6010:14 - Index
Index 0x6010:1D - VariantValue

0x1A02 (default)

-

20.0

PM Inputs
Channel 3

Index 0x1C32:20 - Sync error
Index 0x6020:10 - TxPDO Toggle
Index 0x6020:11 - Current
Index 0x6020:12 - Voltage
Index 0x6020:13 - Active Power
Index 0x6020:14 - Index
Index 0x6020:1D - VariantValue

0x1A03 (default)

-

2.0

TxPDO-Map Status

Index 0xF100:04 - Missing zero crossing A
Index 0xF100:05 - Missing zero crossing B
Index 0xF100:06 - Missing zero crossing C
Index 0xF100:09 - Phase sequence error
Index 0x1C32:20 - Sync error

Tab. 1:  PDO-Zuordnung der SyncManager
