Prozessdatenzuordnung in der Betriebsart „PWM, Period“

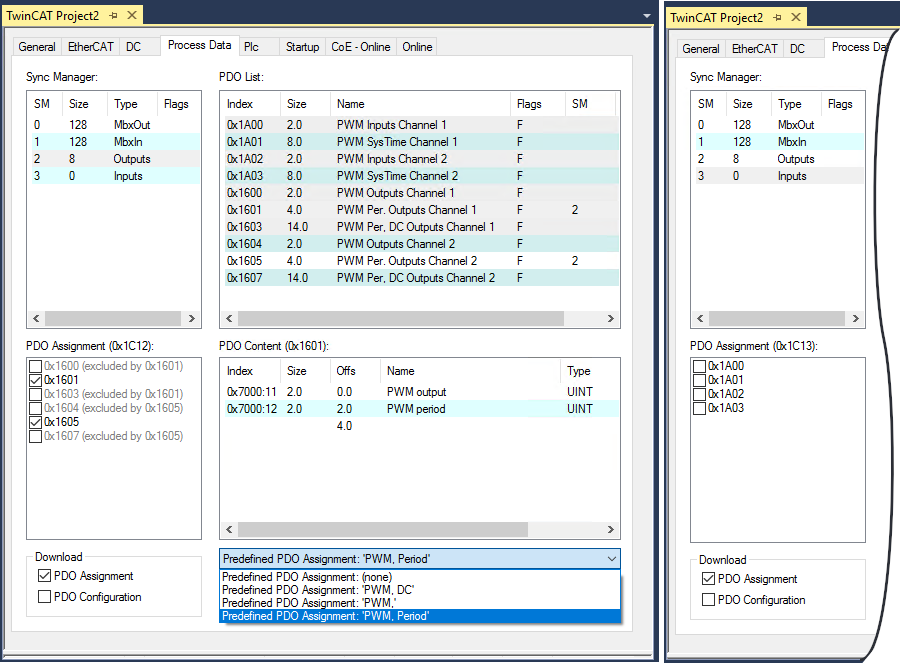

Predefined PDO „PWM Period” (Index - Name)	Größe (Byte.Bit)
0x1601 - „PWM Per. Outputs Channel 1” 0x1605 - „PWM Per. Outputs Channel 2” Prozessdaten für Kanal 2 sollten deaktiviert werden, wenn nicht benötigt (s. Auswahl Prozessdaten)	(4.0) (4.0)

Predefined PDO „PWM Period” (Index - Name)

Größe (Byte.Bit)

0x1601 - „PWM Per. Outputs Channel 1”

0x1605 - „PWM Per. Outputs Channel 2”
Prozessdaten für Kanal 2 sollten deaktiviert werden, wenn nicht benötigt (s. Auswahl Prozessdaten)

(4.0)

PWM = Pulse Width Modulation
Die Inhalte für die Prozessdatenobjekte finden Sie in der Objektbeschreibung (0x16xx, 0x1Axx)

Hinweis Nur die oben beschriebenen Kombinationen aus PDOs sind zulässig. Andere Einstellungen können zu irregulären Prozessdaten und Fehlermeldungen im TwinCAT System Manager Logger-Fenster führen.
