Prozessdatenzuordnung in der Betriebsart "PWM, DC"

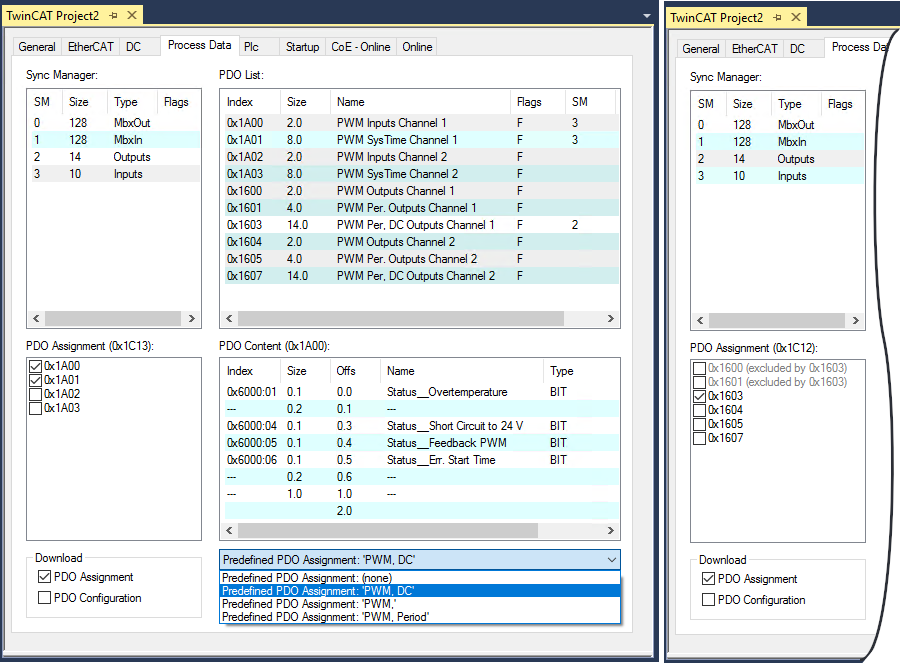

Predefined PDO „PWM, DC”
0x1A00 - „PWM Inputs Channel 1“ 0x1A01 - „PWM Sys Time Channel 1” 0x1603 - „PWM Per. DC Outputs Channel1”	(2.0) (8.0) (14.0)

Predefined PDO „PWM, DC”

PDOs für Kanal 1 (Index - Name)

Größe (Byte.Bit)

0x1A00 - „PWM Inputs Channel 1“
0x1A01 - „PWM Sys Time Channel 1”

0x1603 - „PWM Per. DC Outputs Channel1”

(2.0)
(8.0)

(14.0)

Prozessdaten für Kanal 2 müssen separat aktiviert werden (s. Auswahl Prozessdaten)
0x1A02 - „PWM Inputs Channel 2“ 0x1A03 - „PWM Sys Time Channel 2” 0x1607 - „PWM Per. DC Outputs Channel2”	(2.0) (8.0) (14.0)

Prozessdaten für Kanal 2 müssen separat aktiviert werden (s. Auswahl Prozessdaten)

PDOs für Kanal 2 (Index - Name)

Größe (Byte.Bit)

0x1A02 - „PWM Inputs Channel 2“
0x1A03 - „PWM Sys Time Channel 2”

0x1607 - „PWM Per. DC Outputs Channel2”

(2.0)
(8.0)

(14.0)

PWM = Pulse Width Modulation
Die Inhalte für die Prozessdatenobjekte finden Sie in der Objektbeschreibung (0x16xx, 0x1Axx)

Hinweis Nur die oben beschriebenen Kombinationen aus PDOs sind zulässig. Andere Einstellungen können zu irregulären Prozessdaten und Fehlermeldungen im TwinCAT System Manager Logger-Fenster führen.
