USB

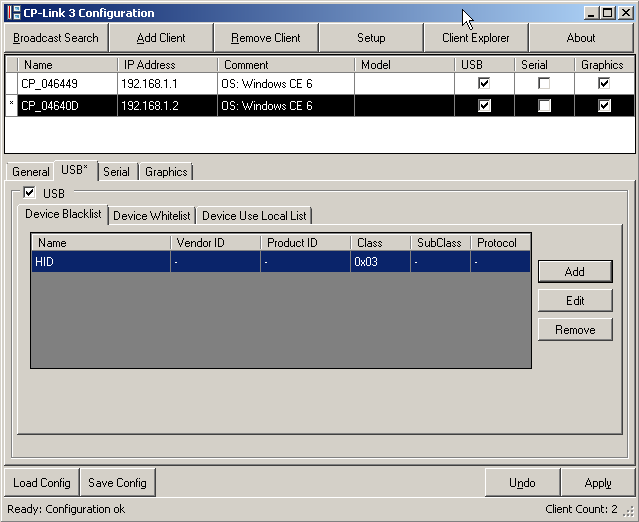

Die Einstellungen eines Clients für den Bereich "Virtual-USB" werden auf der Registerkarte USB vorgenommen. Ein Stern neben dem Registerkarten-Namen zeigt an, dass die Einstellungen für den Bereich "Virtual-USB" verändert, aber noch nicht mit Apply übernommen wurden.



Durch Setzen oder Löschen des Häkchens in der Auswahlbox USB wird die Funktionalität "Virtual-USB" für den Client aktiviert oder deaktiviert.

Neue Hardware "Beckhoff GmbH USB Control Panel CP6800" gefunden Wenn für einen Client zum ersten Mal "Virtual-USB" aktiviert wird, dann erscheint der Hardware-Assistent mit der Meldung, dass die Hardware "Beckhoff GmbH USB Control Panel CP6800" gefunden wurde. Dabei handelt es sich um den internen USB-Buskoppler für den der Treiber TcUsb.sys installiert werden muss. Dieser Treiber ist auf Beckhoff PCs vorhanden und wird vom Hardware-Assistenten automatisch installiert.

USB Gerätefilter

Device Blacklist

Die Device Blacklist ist eine Liste von Filtern. Jeder Eintrag in der Blacklist ist ein Filter, der eine bestimmte Gruppe von USB Geräten repräsentiert, welche von dem Host-PC ignoriert werden sollen (siehe auch Kapitel USB Gerätefilter-Listen).

Device Whitelist

Die Device Whitelist ist eine Liste von Filtern. Jeder Eintrag in der Whitelist ist ein Filter, der eine bestimmte Gruppe von USB Geräten repräsentiert, welche nicht von dem Host-PC ignoriert werden sollen, und zwar auch dann, wenn für das USB Gerät ein passender Eintrag in der Blacklist existiert (siehe auch Kapitel USB Gerätefilter-Listen).

Device Use Local List

Die Device Use Local List ist eine Liste von Filtern. Jeder Eintrag in der Use Local List ist ein Filter, der eine bestimmte Gruppe von USB Geräten repräsentiert, welche vom Client lokal verwendet werden sollen (siehe auch Kapitel USB Gerätefilter-Listen).

Anzeige der Gerätefilter Wenn mehrere Clients selektiert wurden, dann werden die Listeneinträge nur dann angezeigt, wenn alle selektierten Clients dieselben Listeneinträge aufweisen.

Editieren von USB Gerätefiltern

Die Vorgehensweise zum Editieren von USB Gerätefiltern ist für alle Arten von Filter-Listen ähnlich:

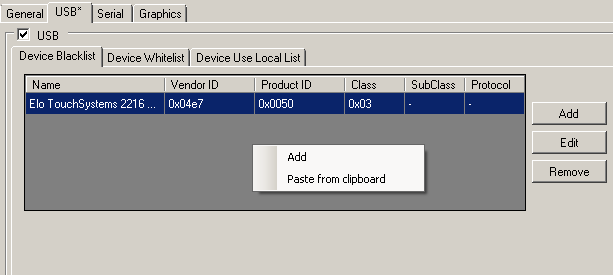

Mit Hilfe der Add und Remove Bottons können Filter für USB-Geräte der jeweiligen Liste hinzugefügt bzw. entfernt werden. Ein Klick auf den Edit Button ermöglicht das Ändern von zuvor erstellten Filtern. Alternativ können Sie mit Hilfe des Kontextmenüs Filtereinträge hinzufügen, entfernen oder ändern. Zusätzlich kann das Kontextmenü dazu verwendet werden um einen zuvor im Client Explorer in die Zwischenablage kopierten Eintrag einzufügen (siehe auch Kapitel Client Explorer).

Der Dialog zum Hinzufügen bzw. Ändern von Filtern (Add bzw. Edit) ist wie folgt aufgebaut:



Die Eingaben in die Felder werden typischerweise in hexadezimaler Schreibweise eingegeben, wobei 0x weggelassen werden kann. Es ist auch möglich, eine vordefinierte Geräteklasse (z.B. Mass Storage) auszuwählen und diese in eine der Listen zu übernehmen.
Es kann z.B. eine Vendor ID angegeben werden. Im Falle eines Eintrags für die Blacklist werden dann alle USB-Geräte mit dieser Vendor ID vom Host-PC ignoriert. Analog dazu werden auch alle Geräte mit definierter Product ID, Class, SubClass oder Protocol vom Host-PC ignoriert.

USB Gerätefilter im Client Explorer anzeigen Mithilfe des Client Explorers kann nachvollzogen werden, welche Gerätefilter für ein bestimmtes USB-Gerät konfiguriert sind, bzw. wie das USB Gerät momentan verwendet werden kann. Für jedes USB Gerät wird im Client Explorer der aktuelle Status angezeigt (siehe Kapitel Client Explorer).

Editieren der Device Use Local List

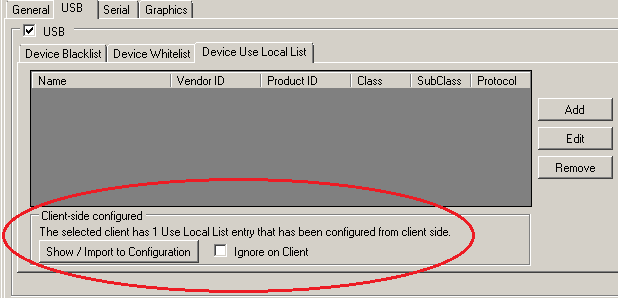

Bis zur Version 1.4.x von CP-Link 3 wurde die Device Use Local List am Client-Gerät selber, durch Editieren der Registry, konfiguriert (siehe auch Kapitel USB Geräte lokal am Client verwenden). Ab Version 1.5.x von CP-Link 3 erfolgt die Konfiguration vom Host-PC aus. Falls ein Client zuvor bereits Einträge in der Use Local List hatte, so werden diese auf der Registerkarte Device Use Local List angezeigt:



Durch Setzen des Häkchens in der Auswahlbox Ignore on Client werden die am Client konfigurierten Use Local List Einträge ignoriert und nur die vom Host-PC aus konfigurierte Use Local List beachtet.

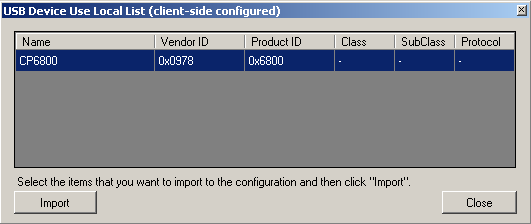

Mit Hilfe des Buttons Show / Import to Configuration können die am Client konfigurierten Use Local List Einträge angezeigt werden:



Durch Klicken des Import Buttons werden die selektierten, am Client konfigurierten Use Local List Einträge in die vom Host-PC aus konfigurierte Use Local List übernommen.
