Programmierung

Hinweis

Tc3_DALI

Zur Gewährleistung der Funktion der Lichtlösung wird eine aktuelle Tc3_Dali Bibliothek vorausgesetzt. Mindestens Versionsstand 3.21.2.0 ist erforderlich.

Die Applikation Light Solution besteht aus 2 SPS-Programmen. Das Programm BA_LS in einer langsameren Task und das Dali-Kommunikationsprogramm BA_LS_Dali_Communication in einer schnelleren Task. In den Parametereinstellungen der Bibliothek werden Eckdaten der Hardware angegeben. Hierzu zählen die Anzahl der Buskoppler, die Anzahl an Dali-Linien und dessen Verteilung auf die Buskoppler.

Programmierung 1:
Programmierung 2:

Syntax

nNumberOfDaliLines        : INT(1..50)    := 10;
nNumberOfCoupler : INT(0..10) := 1;
sCX_DaliLines : T_MaxString := '';
sCoupler_1_DaliLines : T_MaxString := '1,2';
sCoupler_2_DaliLines : T_MaxString := '';
sCoupler_3_DaliLines : T_MaxString := '';
sCoupler_4_DaliLines : T_MaxString := '';
sCoupler_5_DaliLines : T_MaxString := '';
sCoupler_6_DaliLines : T_MaxString := '';
sCoupler_7_DaliLines : T_MaxString := '';
sCoupler_8_DaliLines : T_MaxString := '';
sCoupler_9_DaliLines : T_MaxString := '';
sCoupler_10_DaliLines : T_MaxString := '';
sBackupData_Pin : STRING(10) := '1909';
sRestoreData_Pin : STRING(10) := '1909';
sBackupDefaultData_Pin : STRING(10) := '7007';
sRestoreDefaultData_Pin : STRING(10) := '7007';
sPath_Data : STRING(100) := '\Hard Disk\ftp\';
sPath_USB : STRING(100) := 'Hard Disk2\';
sPath_Energy : STRING(100) := '\Hard Disk\ftp\';

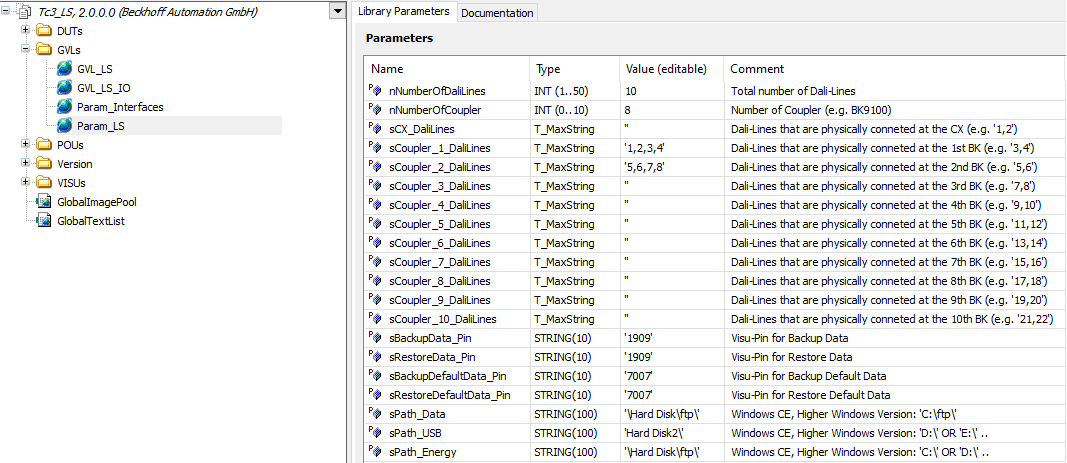

Parameter

Name

Typ

Beschreibung

nNumberOfDaliLines

INT

Eingabe der exakten Anzahl an KL6821/EL6821.

nNumberOfCoupler

INT

Eingabe der Anzahl an Buskopplern.

sCX_DaliLines

T_MaxString

Angabe aller Dali-Linien, die am CX angeschlossen sind.

sCoupler_1_DaliLines

T_MaxString

Angabe aller Dali-Linien, die am 1. Buskoppler angeschlossen sind.

sCoupler_2_DaliLines

T_MaxString

Angabe aller Dali-Linien, die am 2. Buskoppler angeschlossen sind.

sBackupData_Pin

STRING

PIN zum Speichern der Konfiguration (Grundeinstellung).

sRestoreData_Pin

STRING

PIN zum Laden der Konfiguration (Grundeinstellung).

sBackupDefaultData_Pin

STRING

PIN zum Speichern der Konfiguration (Backup).

sRestoreDefaultData_Pin

STRING

PIN zum Laden der Konfiguration (Backup).

sPath_Data

STRING

FTP-Speicherort

sPath_USB

STRING

USB-Speicherort

sPath_Energy

STRING

Energie-Speicherort

Param_Interfaces

Name

Typ

Beschreibung

nNumberOfKNX_Terminals

INT

Eingabe der exakten Anzahl an KL6301.

nNumberOfEnOcean_Terminals

INT

Eingabe der exakten Anzahl an KL6581.

Globale Variablen

GVL_LS

Name

Typ

Beschreibung

bManualMode

BOOL

Broadcast: Der Handbetrieb wird über alle Linien aktiviert.

nManualMode_Slider

BYTE

Broadcast: Der Handbetrieb Wert wird für alle Linien beschrieben.

nGroup_Value

ARRAY OF BYTE

Gruppe: Die Gruppe wird bei Wertänderung in den manuellen Modus versetzt und nimmt den Wert an.

bGroup_ManMod_Reset

ARRAY OF BOOL

Setzt den manuellen Modus der Gruppe zurück.

nGroup_ExternValue

ARRAY OF BYTE

Kann mit einem Dali Wert beschrieben werden. Die Gruppe nimmt den höchsten Wert von interner und externer Anforderung an.

bArea_Enable

ARRAY OF BOOL

Aktiviert den entsprechenden Bereich (1-10).

stAlarm

ARRAY OF ST_Alarm

stAlarm.bALarm: Aktiviert die Anzeige des Alarms.

stAlarm.sName: Anzeigetext des Alarms.

Die folgenden Datenpunkte sind ausschließlich lesbar und nicht beschreibbar. Die Datenpunkte dienen rein der weiteren Verwendung als Information.

Name

Typ

Beschreibung

bGroup_Presence

ARRAY OF BOOL

Gruppe: Zusammengefasste Präsenz (Aktuelle, Nachlaufzeit 1, Nachlaufzeit 2).

nGroup_ActValue

ARRAY OF BYTE

Gruppe: Aktuelle Lichtstärke in Dali.

bGroup_Enabled

ARRAY OF BOOL

Gruppe: Aktiviert/Deaktiviert.

nGroup_Brightness

ARRAY OF INT

Gruppe: Aktueller Helligkeitswert der Sensorik.

nGroup_Setpoint

ARRAY OF INT

Gruppe: Aktueller Sollwert.

sGroup_Name

ARRAY OF STRING

Gruppe: Name der Gruppe.

bArea_Enabled

ARRAY OF BOOL

Rückmeldung der aktiven Bereiche.

bDaliLine_Lamp_Error

ARRAY OF BOOL

Leuchten: Sammelstörmeldung Leuchten pro Linie.

bDaliLine_Sensor_Error

ARRAY OF BOOL

Sensoren: Sammelstörmeldung Sensoren pro Linie.

rLamps_Operating_hours

ARRAY OF REAL

Leuchte: Betriebsstunden

nLamps_ActValue

ARRAY OF BYTE

Leuchte: Aktuelle Lichtstärke in Dali

sLamps_Error

ARRAY OF STRING

Leuchte: Fehlertext

sLamps_Name

ARRAY OF STRING

Leuchte: Name der Leuchte

nLamps_Groups

ARRAY OF INT

Leuchte: Angabe zugehöriger Gruppen.

bSensor_Presence

ARRAY OF BOOL

Sensor: Aktuelle Präsenz

bSensor_Button

ARRAY OF BOOL

Sensor: Zustand der Tastereingänge (1-8) eines Sensors.

nSensor_ActValue

ARRAY OF INT

Sensor: Aktueller Helligkeitswert der Sensorik.

sSensor_Error

ARRAY OF STRING

Sensor: Fehlertext

sSensor_Name

ARRAY OF STRING

Sensor: Name des Sensors

sSwitch_Name

ARRAY OF STRING

Taster: Name des Tasters

sSwitch_Dali_Error

ARRAY OF STRING

Dali Taster: Fehlertext

sSwitch_Dali_Name

ARRAY OF STRING

Dali Taster: Name des Tasterkopplers.

rEnergy_AverageValue

ARRAY OF REAL

Energie Messung: Viertelstunden-Werte der letzten 24h.

stEnergy_Data

ARRAY OF ST_LS_Power

Energie Messung: Ausgabe Messwerte(Siehe ST_LS_Power).

nTemperature_HCL

INT

HCL Farbtemperatur

Struktur zur weiteren Verwendung der Energiemesswerte:

TYPE INTERNAL ST_LS_Power :
STRUCT
fIL1, fIL2, fIL3          :.LREAL;
fIg                       : LREAL;
fUL1, fUL2, fUL3          : LREAL;
fPL1, fPL2, fPL3          : LREAL;
fPg                       : LREAL;
fCosPhiL1, fCosPhiL2, fCosPhiL3: LREAL;
fCosPhi                   : LREAL;
fWL1, fWL2, fWL3          : LREAL;
fWg                       : LREAL;
fImaxL1, fImaxL2, fImaxL3 : LREAL;
fUmaxL1, fUmaxL2, fUmaxL3 : LREAL;
fPmaxL1, fPmaxL2, fPmaxL3 : LREAL;
fSg                       : LREAL;
fQg                       : LREAL;
fFrequencyL1, fFrequencyL2, fFrequencyL3 : LREAL;
END_STRUCT
END_TYPE

GVL_LS_IO

Die folgenden Datenpunkte sind mit der Hardware entsprechend zu verknüpfen.

Name

Typ

Beschreibung

stDali_KL6821In

ARRAY OF ST_KL6821InData

Eingänge auf KL6821 legen.

stDali_KL6821Out

ARRAY OF ST_KL6821OutData

Ausgänge auf KL6821 legen.

stDali_EL6821In

ARRAY OF ST_EL6821InData

Eingänge auf EL6821 legen.

stDali_EL6821Out

ARRAY OF ST_EL6821OutData

Ausgänge auf EL6821 legen.

stKNX_Terminal

ARRAY OF ST_KNX_Terminal

Ein- und Ausgänge auf KL6301 legen.

stEnOcean_Terminal

ARRAY OF ST_EnOcean_Terminal

Ein- und Ausgänge auf KL6581 legen.

wIn_CX_State

WORD

Eingang mit CX verknüpfen.

wOut_CX_Ctrl

WORD

Ausgang mit CX verknüpfen.

wIn_BK_CouplerState

ARRAY OF WORD

Eingang mit Koppler „x“ verknüpfen.

wIn_BK_BoxState

ARRAY OF WORD

Eingang mit Koppler „x“ verknüpfen.

wIn_BK_MissedCnt

ARRAY OF WORD

Eingang mit Koppler „x“ verknüpfen.

wOut_BK_BoxCtrl

ARRAY OF WORD

Ausgang mit Koppler „x“ verknüpfen.

bSwitch

ARRAY OF BOOL

Eingänge von Tastern, KNX, Modbus, EnOcean usw. können hier verknüpft werden.

bSwitch_FB

ARRAY OF BOOL

Tasterrückmeldung entsprechend dem Index von bSwitch.

bIn_Sensor_Presence

ARRAY OF BOOL

Eingang für „Extern Input“ Mode bei den Sensoren, um Präsenz zu schalten. Konventionelle Melder oder selbstdefinierte Logiken können hier verknüpft werden.

nIn_Sensor_Brightness

ARRAY OF INT

Eingang für „Extern Input“ Mode bei den Sensoren, um die Helligkeit zu übergeben. Konventionelle Melder oder selbstdefinierte Logiken können hier verknüpft werden.

bCircuit

ARRAY OF BOOL

Schaltausgang

nCircuit_Percent

ARRAY OF INT

Schaltung: Ausgabe Wert in Prozent

nCircuit_analog

ARRAY OF INT

Schaltung: Ausgabe Wert in 0-32767

nCircuit_DMX

ARRAY OF BYTE

Schaltung: Ausgabe Wert in 0-255

stIn_KL3403

ARRAY OF ST_KL3403_IN

Eingangsstruktur auf KL3403 legen.

stOut_KL3403

ARRAY OF ST_KL3403_OUT

Ausgangsstruktur auf KL3403 legen.

bSoft_Error

BOOL

Ausgang Sammelstörmeldung Leuchten und Sensoren.

bHard_Error

BOOL

Ausgang Hardware-Fehler.
Ausgang steht dauerhaft an, bei einem Ausfall der Komponenten fällt der Ausgang automatisch ab.

bEmergencyLights_Error

BOOL

Ausgang steht an, wenn der letzte Funktionstest der Notleuchten fehlerhaft war.
