Programmierung

Hinweis

Tc2_DALI

Zur Gewährleistung der Funktion der Lichtlösung wird eine aktuelle Tc2_Dali Bibliothek vorausgesetzt. Mindestens Versionsstand 3.6.18.0 ist erforderlich.

Beschreibung

Die Applikation Light Solution besteht aus 2 SPS-Programmen. Das Programm BA_LS in einer langsameren Task und das Dali-Kommunikationsprogramm BA_LS_Dali_Communication in einer schnelleren Task. In den Parametereinstellungen der Bibliothek wird die Anzahl der Dali-Linien angegeben.

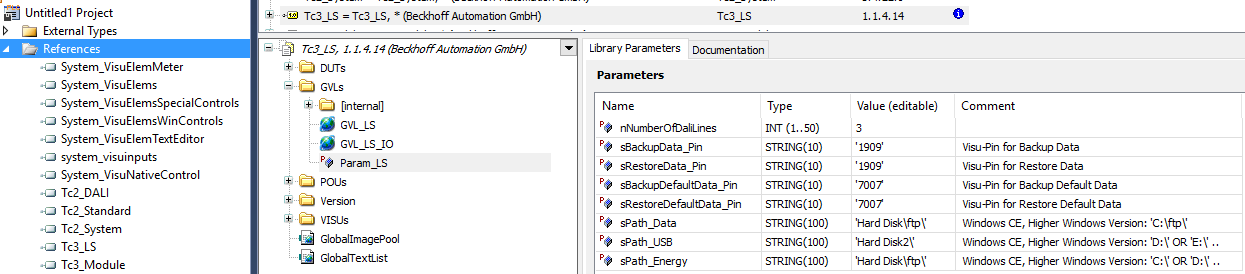

Parameter

    nNumberOfDaliLines        : INT(1..50) :=3;
    sBackupData_Pin           : STRING(10) :='1909';
    sRestoreData_Pin          : STRING(10) :='1909';
    sBackupDefaultData_Pin    : STRING(10) :=' ';
    sRestoreDefaultData_Pin   : STRING(10) :=' ';
    sPath_Data                : STRING(100):='\Hard Disk\ftp\';
    sPath_USB                 : STRING(100):='Hard Disk2\';
    sPath_Energy              : STRING(100):='Hard Disk\ftp\';

nNumberOfDaliLines	Eingabe der exakten Anzahl an KL6821
sBackupData_Pin	PIN zum Speichern der Konfiguration (Grundeinstellung).
sRestoreData_Pin	PIN zum Laden der Konfiguration (Grundeinstellung).
sBackupDefaultData_Pin	PIN zum Speichern der Konfiguration (Werkseinstellung).
sRestoreDefaultData_Pin	PIN zum Laden der Konfiguration (Werkseinstellung).
sPath_Data	FTP-Speicherort
sPath_USB	USB-Speicherort
sPath_Energy	Energie-Speicherort

Globale Variablen

GVL_LS

bManualMode	Broadcast: Der Handbetrieb wird aktiviert.
nManualMode_Slider	Broadcast: Der Handbetrieb Wert wird beschrieben.
nGroup_Value	Gruppe: Die Gruppe wird bei Wertänderung in den manuellen Modus versetzt und nimmt den Wert an.
stAlarm	stAlarm.bALarm: Aktiviert die Anzeige des Alarms stAlarm.sName: Anzeigetext des Alarms

Die folgenden Datenpunkte sind ausschließlich lesbar und nicht beschreibbar. Die Datenpunkte dienen rein der weiteren Verwendung als Information.

stDaliCommandBuffer	Commandbuffer aller angelegten Dali-Klemmen, zur weiteren Verwendung. Hinweis Die Funktion von LS kann unter falscher Benutzung massiv gestört werden!
bGroup_Presence	Gruppe: Zusammengefasste Präsenz (Aktuelle, Nachlaufzeit 1, Nachlaufzeit 2)
nGroup_ActValue	Gruppe: Aktuelle Lichtstärke in Dali
bGroup_Enabled	Gruppe: Aktiviert/Deaktiviert
nGroup_Brightness	Gruppe: Aktueller Helligkeitswert der Sensorik
nGroup_Setpoint	Gruppe: Aktueller Sollwert
sGroup_Name	Gruppe: Name der Gruppe
bDaliLine_Lamp_Error	Leuchten: Sammelstörmeldung Leuchten pro Linie
bDaliLine_Sensor_Error	Sensoren: Sammelstörmeldung Sensoren pro Linie
rLamps_Operating_hours	Leuchte: Betriebsstunden
nLamps_ActValue	Leuchte: Aktuelle Lichtstärke in Dali
sLamps_Error	Leuchte: Fehlertext
sLamps_Name	Leuchte: Name der Leuchte
nLamps_Groups	Leuchte: Angabe zugehöriger Gruppen
bSensor_Presence	Sensor: Aktuelle Präsenz
nSensor_ActValue	Sensor: Aktueller Helligkeitswert der Sensorik
sSensor_Error	Sensor: Fehlertext
sSensor_Name	Sensor: Name des Sensors
sSwitch_Name	Taster: Name des Tasters
sSwitch_Dali_Error	Dali Taster: Fehlertext
sSwitch_Dali_Name	Dali Taster: Name des Tasterkopplers
rEnergy_AverageValue	Energie Messung: Viertelstunden-Werte der letzten 24h
stEnergy_Data	Energie Messung: Ausgabe Messwerte(Siehe ST_LS_Power)
nTemperature_HCL	HCL Farbtemperatur

Struktur zur weiteren Verwendung der Energiemesswerte:

TYPE INTERNAL ST_LS_Power :
STRUCT
fIL1, fIL2, fIL3          :.LREAL;
fIg                       : LREAL;
fUL1, fUL2, fUL3          : LREAL;
fPL1, fPL2, fPL3          : LREAL;
fPg                       : LREAL;
fCosPhiL1, fCosPhiL2, fCosPhiL3: LREAL;
fCosPhi                   : LREAL;
fWL1, fWL2, fWL3          : LREAL;
fWg                       : LREAL;
fImaxL1, fImaxL2, fImaxL3 : LREAL;
fUmaxL1, fUmaxL2, fUmaxL3 : LREAL;
fPmaxL1, fPmaxL2, fPmaxL3 : LREAL;
fSg                       : LREAL;
fQg                       : LREAL;
fFrequencyL1, fFrequencyL2, fFrequencyL3 : LREAL;
END_STRUCT
END_TYPE

GVL_LS_IO

Die folgenden Datenpunkte sind mit der Hardware entsprechend zu verknüpfen.

stDali_In	Eingänge auf KL6821 legen.
stDali_Out	Ausgänge auf KL6821 legen.
bSwitch	Eingänge von Tastern, KNX, Modbus, EnOcean usw. können hier verknüpft werden.
bSwitch_FB	Tasterrückmeldung entsprechend dem Index von bSwitch.
bIn_Sensor_Presence	Eingang für „Extern Input“ Mode bei den Sensoren um Präsenz zu schalten. Konventionelle Melder oder selbstdefinierte Logiken können hier verknüpft werden.
nIn_Sensor_Brightness	Eingang für „Extern Input“ Mode bei den Sensoren, um die Helligkeit zu übergeben. Konventionelle Melder oder selbstdefinierte Logiken können hier verknüpft werden.
bCircuit	Schaltausgang
nCircuit_Percent	Schaltung: Ausgabe Wert in Prozent
nCircuit_analog	Schaltung: Ausgabe Wert in 0-32767
nCircuit_DMX	Schaltung: Ausgabe Wert in 0-255
stIn_KL3403	Eingangsstruktur auf KL3403 legen.
stOut_KL3403	Ausgangsstruktur auf KL3403 legen.
bSoft_Error	Ausgang Sammelstörmeldung Leuchten und Sensoren.
bHard_Error	Ausgang Hardware-Fehler. Ausgang steht dauerhaft an, bei einem Ausfall der Komponenten fällt der Ausgang automatisch ab.
