FB_BA_Heating

FB_BA_Heating 1:

Der Funktionsbaustein FB_BA_Heating dient als Aufruf-Template für Anlagen aus dem Gewerk Heizung.

FB_BA_Heating 2:

Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

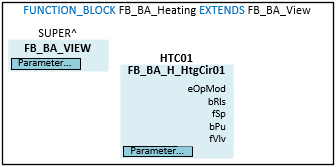

Blockschaltbild

FB_BA_Heating 3:

Syntax

FUNCTION_BLOCK FB_BA_Heating EXTENDS FB_BA_View
VAR_INPUT CONSTANT
  HTC01        : FB_BA_H_HtgCir01;
END_VAR

FB_BA_Heating 4: Eingänge CONSTANT

Name

Typ

Beschreibung

HTC01

FB_BA_H_HtgCir01

Das Anlagentemplate ist ein statischer Heizkreis, der im Wesentlichen aus den folgenden Teilen besteht:

  • Vorlauftemperaturregelung
  • Heizkurve außentemperaturabhängig mit Nachtabsenkung
  • Betriebsartenauswahl
  • Steuerung der Heizkreispumpe
  • Ansteuerung eines stetigen Regelventils.
