FB_BA_AC_SpTSuA_01

Das Template generiert den Zulufttemperatur-Sollwert einer raumlufttechnischen Anlage inklusive Sommer- und Winterkompensation.

Die Bestimmung des Zulufttemperatur-Sollwertes erfolgt mit dem Funktionsbaustein Scale in Abhängigkeit der Außentemperatur.

Die Freigabe der Zulufttemperatur-Sequenzregelung erfolgt mit der Variablen bOn durch die Auswertung des Empfangsbausteins der Schrittkettensteuerung Aggregate.

Der an die Variablen fSpHtg, fSpCol und fSpErc verknüpfte Sollwert, wird an die Zuluftregler der Aggregate Erhitzer, Kühler und Energierückgewinnung weitergegeben.

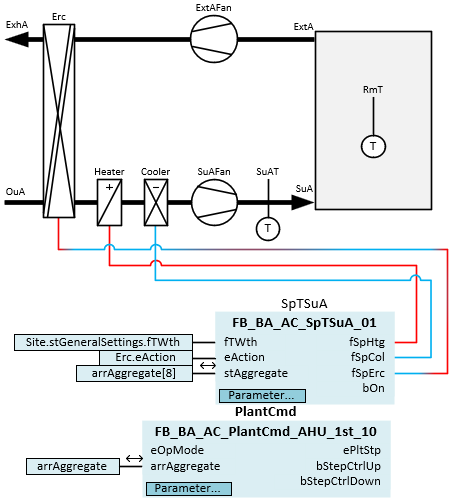

Prinzipschema 01

Prinzipschema 02

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

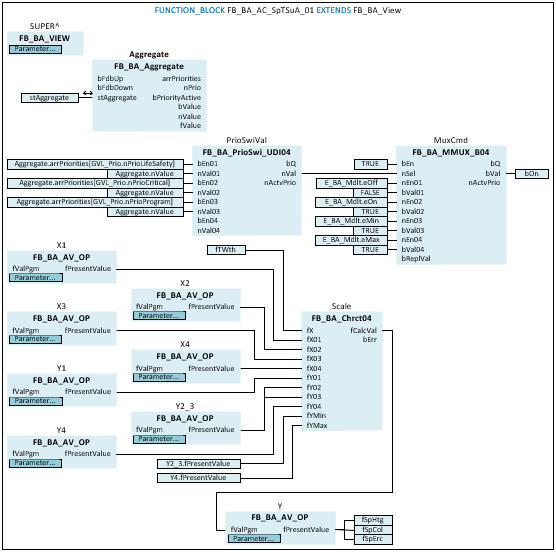

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_AC_SpTSuA_01 EXTENDS FB_BA_View
VAR_INPUT
  fTWth         : REAL;
END_VAR
VAR_OUTPUT
  fSpHtg        : REAL;
  fSpCol        : REAL;
  fSpErc        : REAL;
  bOn           : BOOL;
END_VAR
VAR_IN_OUT
  stAggregate   : ST_BA_Aggregate;
END_VAR
VAR_INPUT CONSTANT
  X1            : FB_BA_AV_Op;
  X2            : FB_BA_AV_Op;
  X3            : FB_BA_AV_Op;
  X4            : FB_BA_AV_Op;
  Y1            : FB_BA_AV_Op;
  Y2_3          : FB_BA_AV_Op;
  Y4            : FB_BA_AV_Op;
  Sp            : FB_BA_AV_Op;
  Aggregate     : FB_BA_Aggregate;
END_VAR
VAR
  PrioSwiVal    : FB_BA_PrioSwi_UDI04;
  MuxCmd        : FB_BA_MMUX_B04;
  Scale         : FB_BA_Chrct04;
END_VAR

Eingänge

Name	Typ	Beschreibung
fTWth	REAL	Aktueller Wert der Außentemperatur.

Ausgänge

Name	Typ	Beschreibung
fSpHtg	REAL	Errechneter Sollwert der Zulufttemperatur für den Erhitzer.
fSpCol	REAL	Errechneter Sollwert der Zulufttemperatur für den Kühler.
fSpErc	REAL	Errechneter Sollwert der Zulufttemperatur für die Energierückgewinnung.
bOn	BOOL	Der Ausgang zeigt das resultierende Ergebnis des Multiplexer MuxCmd an. Dieses wird innerhalb der Lüftungsanlage weiterverarbeitet und dient der Freigabe der Zulufttemperatur Sequenzregelung.

Ein- / Ausgänge

Name	Typ	Beschreibung
stAggregate	ST_BA_Aggregate	Bidirektionale Aggregate Struktur über welche die Freigaben und Schaltwerte an den Auswertebaustein der Schrittkettensteuerung Aggregate übermittelt werden. Die Aggregate Struktur überträgt die aufgenommenen Rückmeldungen hoch und runter an die zentrale Anlagensteuerung.

Eingänge CONSTANT

Name	Typ	Beschreibung
X1	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt X1.
X2	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt X2.
X3	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt X3.
X4	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt X4.
Y1	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt Y1.
Y2_3	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt Y2/Y3.
Y4	FB_BA_AV_Op	Eingabe des Wertes für den Stützpunkt Y4.
Sp	FB_BA_AV_Op	Ausgabe des errechneten, einfachen Zulufttemperatur-Sollwertes. Dieser wird über die Ausgänge fSpHtg, fSpCol und fSpErc ausgegeben.
Aggregate	FB_BA_Aggregate	Der Aggregatebaustein repräsentiert den Empfangsbaustein einer Schrittkettensteuerung. Innerhalb des Funktionsbausteins wird die Aggregatestruktur stAggregate ausgewertet und anhand der Ein- und Ausgänge in das Template integriert.

Variablen

Name	Typ	Beschreibung
bPrioSwiVal	FB_BA_PrioSwi_UDI04	Der Prioritätenschalter PrioSwiVal ermittelt anhand der Kommandostruktur stCmd den Modulationsbefehl für die Multiplexer MuxCmd und MuxMdlt.
MuxCmd	FB_BA_MMUX_B04	Der Multiplexer MuxCmd ermittelt den aktuellen Schaltwert aus der Kommandierung des Prioritätenschalters PrioSwiVal. Das resultierende Ergebnis wird an das Binär-Ausgangs-Objekt bOn übermittelt.
Scale	FB_BA_Chrct04	Der Funktionsbaustein berechnet den Zulufttemperatur-Sollwert in Abhängigkeit der Außentemperatur.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
