UiIcon

Das Control UiIcon kann dazu verwendet werden, Events und Werte anzuzeigen. Es stellt sich wie ein normaler Button dar und kann mit verschiedenen Icons gefüllt werden.

Verwendung

Eignet sich zum Erstellen von R+I-Schemas zum Abbilden verschiedener Anlagenteile (z. B. Pumpe). Mit Hilfe des Attributes Connections lassen sich entsprechende Anschlüsse erstellen, um das UiIcon z. B. mit einer Hauptleitung zu verbinden.

Features

Werteanzeigen

Dem UiIcon können verschiedene Anzeigen über das Attribut DisplaysData hinzugefügt werden.

Eventanzeigen

Über das Attribut EventsData lassen sich um das UiIcon verschiedene Events anzeigen.

Wird der generische Ansatz von TcHmiBa verwendet und ein BaObject / BaView mit dem Control verknüpft, werden aktive Events automatisch angezeigt. Beim Betätigen des UiIcon öffnet sich die Projektnavigation des verknüpften Objektes und bei einem Event entsprechend das Parameterfenster mit der Eventansicht.

Attribute

Das Control erbt vom Button und hat somit dieselben Attribute. Dazu kommen folgende Attribute.

BA

BaObject

tchmi:framework#/definitions/Symbol

Symbol für BaObject zum Verwenden der generischen Funktionalitäten von TcHmiBa. Verknüpft ein einzelnes Objekt oder einen kompletten View (inkl. Kinder) mit dem Control.

	Das Attribut ist nicht bei allen Controls anwendbar.

Common

DisplaysData

TcHmi.BuildingAutomation.Controls.UiIcon.DisplaysData

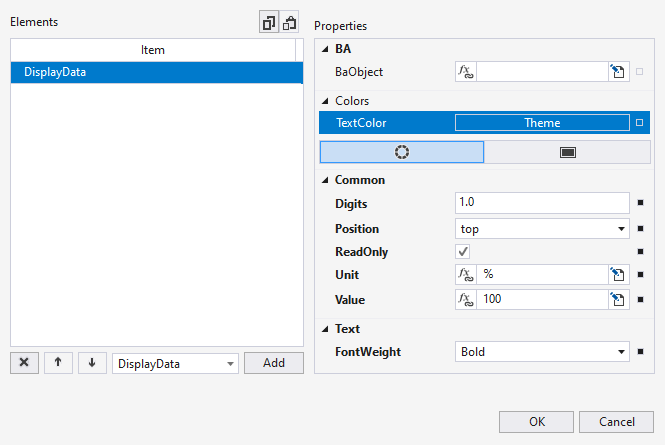

Das Attribut ermöglicht es, verschiedene Displays über einen Editor anzulegen.

Für jedes Display lassen sich folgende Eigenschaften festlegen:

Name	Beschreibung
TextColor	Schriftfarbe des Displays.
Value	Anzeigewert im Display. Existiert ein Binding und ReadOnly ist deaktiviert, so wird der Wert auf dieses Binding geschrieben, wenn der Benutzer die Eingabe beendet.
Position	Position des Displays. Mehrere an derselben Position erstellte Displays werden übereinander angeordnet.
ReadOnly	Legt fest, ob das Display editierbar oder nur lesbar ist.
Unit	Anzuhängende Einheit an den Wert (wenn es sich um eine Zahl handelt).
Digits	Anzahl der Nachkommastellen.
FontWeight	Schriftstärke des Texts.

DisplayedDigits

tchmi:general#/definitions/Boolean

Die Anzahl der Nachkommastellen, wenn eine Zahl in einem Display dargestellt wird.

IconStatus

TcHmi.BuildingAutomation.Controls.Common.UiIcon.Status

Färbt das Icon gemäß des gesetzten Status ein.

Das automatische Einfärben wird über die globale Variable AutoActivateIconStatus eingestellt.

Status	Anzeige
Alarm
Störung
Wartung
Benachrichtigung
Andere
Aktiv
Inaktiv

Ändern der verwendeten Farben über folgende CSS-Variablen in der Theme-CSS-Datei:

:root {
    --tchmi-ba-global-event-color-alarm: rgb(255, 0, 0);
      --tchmi-ba-global-event-color-disturb: rgb(255, 255, 0);
      --tchmi-ba-global-event-color-maintenance: rgb(255, 255, 0);
      --tchmi-ba-global-event-color-notification: rgb(255, 255, 55);
      --tchmi-ba-global-event-color-other: rgb(255, 255, 255);
      --tchmi-ba-global-color-active: rgb(0, 255, 0);
      --tchmi-ba-global-color-inactive: rgb(255, 255, 255);
}

	Es ist zu beachten, dass Änderungen an diesen Farben pro Visualisierung gelten, wodurch die Wartung verschiedener Anlagen aufgrund von unterschiedlichem Aussehen erschwert werden kann.

BorderStatus

TcHmi.BuildingAutomation.Controls.Common.UiIcon.Status

Färbt das Icon gemäß des gesetzten Status ein.

Status	Anzeige
Alarm
Störung
Wartung
Benachrichtigung
Andere
Aktiv
Inaktiv

	Verwendete Farben siehe Attribut IconStatus.

EventsData

TcHmi.BuildingAutomation.Controls.UiIcon.EventsData

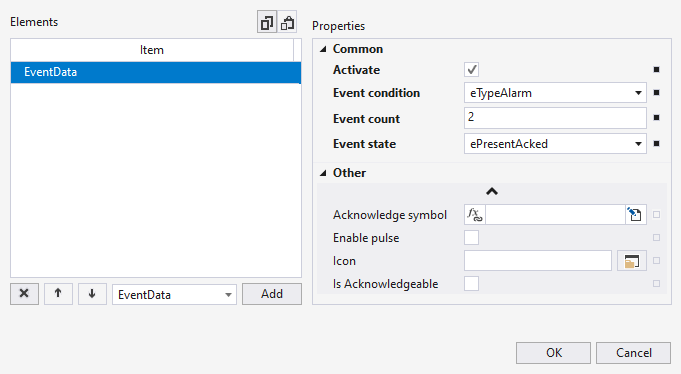

Das Attribut ermöglicht es, verschiedene Events über einen Editor anzulegen.

Für jedes Event lassen sich folgende Eigenschaften festlegen:

Name	Beschreibung
Activate	Legt fest, ob das Event aktiv ist oder nicht.
Event condition	Legt den Typ (die Priorität) des Events fest. Die Icons werden entsprechend ihrer Priorität entlang des Uhrzeigersinns angeordnet. Oben rechts ist dabei die höchste Priorität.
Event state	Aktueller Zustand des Events.
Event count	Legt fest, wie viele Events dieses Typs und Zustands aktiv sind.
Acknowledge symbol	Schreibt ein TRUE auf das Symbol, wenn auf das Event gedrückt wird.
Is Acknowledgable	Legt fest, ob auf das Event gedrückt werden kann.
Icon	Zu verwendendes Icon, wenn keine Event condition ausgewählt wurde, um benutzerspezifische Icons zu zulassen.
Enable pulse	Auswertung erfolgt nur, wenn Event condition und Event state nicht verwendet werden. Wenn aktiviert, wird ein roter Puls um das UiIcon angezeigt.

ShowDisplays

tchmi:general#/definitions/Boolean

Legt fest, ob die im Attribut DisplayData definierten Displays angezeigt werden oder nicht.

PopUp

ShowFaceplate

tchmi:general#/definitions/Boolean

Legt fest, ob beim Klick auf das UiIcon ein PopUp geöffnet wird.

	Ist das Attribut nicht aktiviert, kann das UiIcon bspw. für die Navigation zu einem anderen Content verwendet werden aber trotzdem Events des verknüpften BaObjects anzeigen.

Connections

Mit den Verbindungen können Anschlüsse an andere Leitungen in einem R+I-Schema dargestellt werden.

tchmi:framework#/definitions/Padding

Hier können Anschlüsse erstellt werden, die vertikal oder horizontal vom UiIcon weggehen.

Dabei ist jeweils die Länge des Anschlusses anzugeben.

	Es wird immer die Einheit Pixel verwendet. Prozent wird an dieser Stelle nicht unterstützt.

ConnectionExtensions

tchmi:framework#/definitions/Padding

Hier können Erweiterungen für die oben erstellten Anschlüsse angelegt werden.

Dabei ist jeweils die Länge der Erweiterung anzugeben.

	Es wird immer die Einheit Pixel verwendet. Prozent wird an dieser Stelle nicht unterstützt.

ConnectionsWidth

tchmi:framework#/definitions/PositiveNumber

Angabe der Breite in Pixel für die Anschlüsse.

ConnectionsColor

tchmi:framework#/definitions/SolidColor

Angabe der Farbe für die Anschlüsse.

ConnectionsColorPerSide

tchmi:framework#/definitions/TcHmi.BuildingAutomation.FourSidedColor

Definiert die Farbe für verschiedene Anschlüsse. Das Attribut ConnectionsColor muss dabei auf NULL oder NONE gesetzt werden.
