FB_BA_LightDALI_Base

Dieses Template dient der Ansteuerung eines DALI-Lichtaktors, einer DALI-Gruppe oder DALI-Geräten mit Sammelbefehl (broadcast), wobei nur der Lichthelligkeitswert verändert wird.

Kernstück ist der Lichtsteuerbaustein LightActr. Dieser stellt die Verbindung zu einer DALI-Leuchte (bzw. -Gruppe) her und wandelt Änderungen im Lichttelegramm stLightingCmd in DALI-Steuersignale um. Darüber hinaus kann über den Eingang bInitialize die DALI-Leuchte (bzw. -Gruppe) mit den am Baustein eingestellten Parametern (Minimum-Wert, Maximum-Wert etc.) initialisiert werden.

Zu beachten ist, dass bei einer Änderung des Licht-Stellwertes im Befehlstelegramm die Ausgabewerte byActlLgtVal und fActlLgtVal zunächst diesem Stellwert entsprechen. Intern, im Baustein FB_BA_LightActrDALI_Base, wird jedoch der tatsächliche Lichtwert zyklisch abgefragt. Damit ist Darstellung des wahren Zustands der DALI-Leuchte gewährleistet, ohne den DALI-Bus unnötig stark zu belasten.

Der Baustein lässt bei der Ansteuerung des Lichtaktors die Farbtemperatur außer Acht.

Über ein Analogobjekt FB_BA_AV_Op wird der aktuelle Lichtwert im BACnet zur Verfügung gestellt.

Das Template besitzt eine Rückmeldestruktur stFeedback.

Ist der programmierte Lichtaktor ein Einzelaktor oder der Referenzaktor einer Gruppe, so ist dieses Rückmeldetelegramm an die ansteuernde Raum- (Zonen-) Anwenderfunktion zu verknüpfen, um auf diesem Wege Informationen über den Zustand des Aktors zu erlangen.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

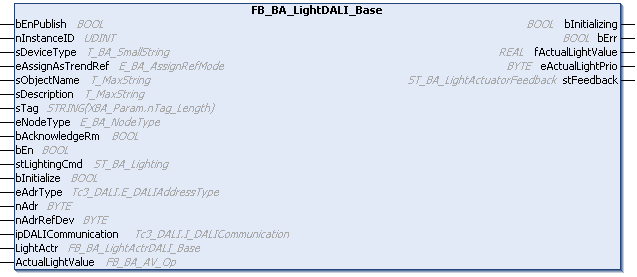

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_LightDALI_Base EXTENDS FB_BA_View
VAR_INPUT
  bEn                    : BOOL;
  stLightingCmd          : ST_BA_Lighting;
  bInitialize            : BOOL;
END_VAR
VAR_OUTPUT
  bInitializing          : BOOL;
  bErr                   : BOOL;
  fActualLightValue      : REAL;
  eActualLightPrio       : BYTE;
  stFeedback             : ST_BA_LightActuatorFeedback;
END_VAR
VAR_INPUT CONSTANT PERSISTENT
  eAdrType               : Tc3_DALI.E_DALIAddressType := Tc3_DALI.E_DALIAddressType.Short;
  nAdr                   : BYTE;
  nAdrRefDev             : BYTE;
  ipDALICommunication    : Tc3_DALI.I_DALICommunication;
END_VAR
VAR_INPUT CONSTANT
  LightActr              : FB_BA_LightActrDALI_Base;
  ActualLightValue       : FB_BA_AV_Op;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe des Bausteins: Ein TRUE-Signal aktiviert die Funktion.
stLightingCmd	ST_BA_Lighting	Befehlstelegramm aus der übergeordneten Zone (Raum).
bInitialize	BOOL	Eine positive Flanke an diesem Eingang startet die DALI-Initialisierungsroutine, welche die eingestellten Parameter in die Vorschaltgeräte überträgt, (siehe FB_BA_LightActrDALI_Base).

Ausgänge

Name	Typ	Beschreibung
bInitializing	BOOL	Der Lichtaktor bzw. die Aktoren befinden sich in der DALI-Initialisierungsphase, d.h. die eingetragenen Parameter werden in die angesteuerten Vorschaltgeräte übertragen.
bErr	BOOL	Fehlerausgang. Ein Klartext wird in TwinCAT im Ausgabefenster in der Fehlerliste (Error List) ausgegeben.
fActualLightValue	REAL	Aktueller Lichtwert in Prozent.
eActualLightPrio	E_BA_LightingPrio	Aktuelle Priorität des Befehlstelegramms stLightingCmd.
stFeedback	ST_BA_LightActuatorFeedback	Rückmeldetelegramm zur Verknüpfung an die ansteuernde Raum- (Zonen-) Anwendungsfunktion. Auf diesem Wege gelangen Informationen über den Zustand des Lichtaktors zurück in die Anwendungsfunktion.

Eingänge CONSTANT PERSISTENT

Name	Typ	Beschreibung
eAdrType	Tc3_DALI.E_DALIAddressType	Anwahl der Steuerungsart: Einzel- Gruppen oder Broadcast-Steuerung, voreingestellt auf Einzelansteuerung.
nAdr	BYTE	DALI-Adresse des Aktors, bzw. der Gruppe.
nAdrRefDev	BYTE	DALI-Adresse eines Referenzgerätes, sollte Gruppen- oder Broadcast-Steuerung gewählt sein. Dieses Referenzgerät repräsentiert dann alle anderen angesteuerten Geräte.
ipDALICommunication	Tc3_DALI.I_DALICommunication	Interface-Pointer auf den DALI-Kommunikationsbaustein.

Eingänge CONSTANT

Name	Typ	Beschreibung
LightActr	FB_BA_LightActrDALI_Base	Lichtsteuerbaustein ohne Ansteuerung der Farbtemperatur.
ActualLightValue	FB_BA_AV_Op	Baustein zur Darstellung des prozentualen Lichtwertes im BACnet.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.xx	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
