FB_BA_LightAnalog

Dieses Template dient zur Ansteuerung eines analogen Lichtaktors.

Kernstück ist der Analogausgabebaustein FB_BA_AO_Raw, der zum einen den Lichtwert im BACnet zur Verfügung stellt und zum anderen eine Umrechnung des Lichtwertes von 0 bis 100 % auf 0 bis 32767 realisiert. Die allokierte Variable nLgtVal ermöglicht eine direkte Verknüpfung zu einer Dimmerklemme (KL2751, KL2761).

Der Baustein lässt bei der Ansteuerung des Lichtaktors die Farbtemperatur außer Acht.

Das Template besitzt eine Rückmeldestruktur stFeedback.

Ist der programmierte Lichtaktor ein Einzelaktor oder der Referenzaktor einer Gruppe, so ist dieses Rückmeldetelegramm an die ansteuernde Raum- (Zonen-) Anwendungsfunktion zu verknüpfen, um auf diesem Wege Informationen über den Zustand des Aktors zu erlangen.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

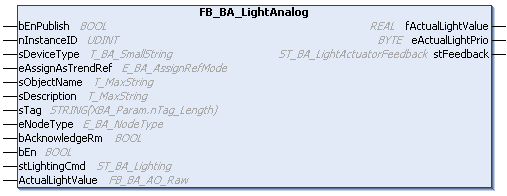

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_LightAnalog  EXTENDS FB_BA_View
VAR_INPUT
  bEn                  : BOOL;
  stLightingCmd        : ST_BA_Lighting;
END_VAR
VAR_OUTPUT
  fActualLightValue    : REAL;
  eActualLightPrio     : BYTE;
  stFeedback           : ST_BA_LightActuatorFeedback;
END_VAR
VAR_INPUT CONSTANT
  ActualLightValue     : FB_BA_AO_Raw;
END_VAR
VAR
  nLgtVal      AT %Q*  : INT;
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Freigabe des Bausteines.
stLightingCmd	ST_BA_Lighting	Resultierendes Telegramm aus der übergeordneten Zone (Raum).

Ausgänge

Name	Typ	Beschreibung
fActualLightValue	REAL	Aktueller Lichtwert in Prozent.
eActualLightPrio	BYTE	Aktuelle Priorität des Befehlstelegramms stLightingCmd.
stFeedback	ST_BA_LightActuatorFeedback	Rückmeldetelegramm zur Verknüpfung an die ansteuernde Raum- (Zonen-) Anwendungsfunktion. Auf diesem Wege gelangen Informationen über den Zustand des Lichtaktors zurück in die Anwendungsfunktion.

Eingänge CONSTANT

Name	Typ	Beschreibung
ActualLightValue	FB_BA_AO_Raw	Baustein zur Umrechnung des prozentualen Lichtwertes auf den Wertebereich 0..32767 und zur gleichzeitigen Darstellung im BACnet.

VAR

Name	Typ	Beschreibung
nLgtVal	INT	Ausgangsvariable zur Verknüpfung mit der Dimmerklemme.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.xx	TF8040 \| TwinCAT Building Automation ab V5.0.0.0
