FB_BA_MotMdltExt

Das Template dient der Ansteuerung eines Drehzahl-gesteuerten Motors. Es besteht im Wesentlichen aus der Basisklasse FB_BA_MotMdlt.

Der Unterschied zum Template FB_BA_MotMdlt ist das AV-Objekt Sp mit der dazu gehörigen MAX-Auswahl. Über das Sp Objekt könnte so ein Mindest-Stellwert für den Motor vorgegeben werden.

	Die Initialisierung des Templates erfolgt innerhalb der Methode FB_Init.

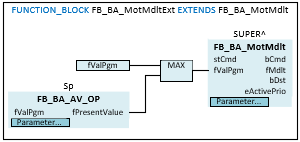

Blockschaltbild

Syntax

FUNCTION_BLOCK FB_BA_MotCtlExt EXTENDS FB_BA_MotMdlt
VAR_INPUT CONSTANT
  Sp    : FB_BA_AV_Op;
END_VAR

Eingänge CONSTANT

Name	Typ	Beschreibung
Sp	FB_BA_AV_Op	Über das AV-Objekt kann der Mindest-Stellwert für den Motor vorgegeben werden. Eine MAX-Auswahl verwendet dann entweder diesen Sollwert oder den Wert vom Eingang fValPgm der Basisklasse FB_BA_MotMdlt.

Name

Typ

Beschreibung

FB_BA_AV_Op

Über das AV-Objekt kann der Mindest-Stellwert für den Motor vorgegeben werden.

Eine MAX-Auswahl verwendet dann entweder diesen Sollwert oder den Wert vom Eingang fValPgm der Basisklasse FB_BA_MotMdlt.

Voraussetzungen

Entwicklungsumgebung	Erforderliche Function
TwinCAT ab v3.1.4024.35	TF8040 \| TwinCAT Building Automation ab V5.2.1.0
