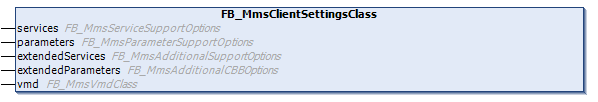

FB_MmsClientSettingsClass
Der Funktionsbaustein FB_MmsClientSettingsClass dient der Konfiguration der MMS-Kommunikationsschicht.
Namensraum: Tc3_Mms
Bibliothek: Tc3_Mms (Tc3_Mms.compiled-library)
Vererbungshierarchie
FB_SocketClientSettingsClass -> FB_TpktClientSettingsClass -> FB_Rfc1006ClientSettingsClass -> FB_UlosiClientSettingsClass -> FB_MmsClientSettingsClass
FUNCTION_BLOCK FB_MmsClientSettingsClass EXTENDS FB_UlosiClientSettingsClass IMPLEMENTS I_MmsClientSettingsClass
Schnittstellen
Typ | Beschreibung |
---|---|
Schnittstelle zur Konfiguration der MMS-Kommunikationsschicht. |
Eingänge
Name | Typ | Initialwert | Beschreibung |
---|---|---|---|
services | .nUsedBits := cMmsServicesSupportOptionsBitSize (* default: 85 *), | Objekt zur Konfiguration der unterstützten MMS-Protokolldienste. | |
parameters | .nUsedBits := .cMmsParameterSupportOptionsBitSize (* default := 11 *), | Objekt zur Konfiguration der unterstützten MMS-Protokollparameter. | |
extendedServices | .nUsedBits := cMmsAdditionalSupportOptionsBitSize (* default := 0, not used *) | Objekt zur Konfiguration der zusätzlich unterstützten MMS-Protokolldienste. | |
extendedParameters | .nUsedBits := cMmsAdditionalCbbOptionsBitSize (* default := 0, not used *) | Objekt zur Konfiguration der zusätzlich unterstützten MMS-CBB-Protokollparameter. |
Eigenschaften
Name | Typ | Zugriff | Definitionsort | Initialwert | Beschreibung |
---|---|---|---|---|---|
bAutoCleanup | BOOL | Get,Set | Geerbt von FB_SocketClientSettingsClass | TRUE | Aktiviert/Deaktiviert das automatische Aufräumen/Schließen der unbenutzten Sockets (z.B. nach Programmdownload oder Reset der SPS). |
sSrvNetID | Get,Set | -//- | ‘‘ | TwinCAT Netzwerkadresse des TwinCAT TCP/IP Servers (TF6310). Beim Leerstring wird die Netzwerkadresse des lokalen TwinCAT Systems verwendet. | |
nRemotePort | UDINT | Get,Set | -//- | ‘127.0.0.1‘ | TCP/IP Portnummer des Servers. |
sRemoteHost | Get,Set | -//- | 102 | IPv4-Netzwerkaddresse des Servers. | |
tConnect | TIME | Get,Set | -//- | T#45s | Früheste Zeit, nach deren Ablauf eine neue Verbindung aufgebaut werden kann. |
tAdsTimeout | TIME | Get,Set | -//- | DEFAULT_ADS_TIMEOUT | Maximale Timeoutzeit für ADS-Dienste, sie darf nicht überschritten werden. |
tSocketTimeout | TIME | Get,Set | -//- | T#5s | Maximale Timeoutzeit die bei der Ausführung der bestätigten Dienste nicht überschritten werden darf. |
bThrottleMode | BOOL | Get,Set | -//- | TRUE | Aktiviert/deaktiviert den Empfangsdaten-Throttle-Polling-Mode. |
throttleTimes | Get,Set | -//- | Param_Sockets.cDefaultReceiverThrottleTimes | Konfiguration der Zykluszeiten für den Empfangsdaten-Throttle-Polling-Mode. | |
eTraceSocket | Get,Set | -//- | E_TraceLevel.None | Konfiguriert die Prioritätsstufe der Protokollierung der Fehlermeldungen und Logmeldungen. | |
ipTLS | Get,Set | -//- | 0 | Konfigurationsparameter der TLS-Protokollschicht (Transport Layer Security). Wert Null = nicht konfiguriert. | |
|
|
|
|
|
|
tTpktTimeout | TIME | Get,Set | Geerbt von FB_TpktClientSettingsClass | T#10s | Maximale Zeit, die bei der Ausführung der bestätigten Dienste nicht überschritten werden darf. |
eTraceTpkt | Get,Set | -//- | E_TraceLevel.None | Konfiguriert die Prioritätsstufe der Protokollierung der Fehlermeldungen und Logmeldungen. | |
|
|
|
|
|
|
sCalling_T_Selector | STRING | Get,Set | Geerbt von FB_Rfc1006ClientSettingsClass | ’00 00’ | RFC 1006 Parameter: Calling transport address selector (source). |
sCalled_T_Selector | STRING | Get,Set | -//- | ’00 01’ | RFC 1006 Parameter: Called transport address selector (destination). |
eTpduSize | Get,Set | -//- | E_Rfc1006TpduSize.Size_1024 | Maximale TPDU-Bytelänge. | |
tRfc1006Timeout | TIME | Get,Set | -//- | T#15s | Maximale Zeit, die bei der Ausführung der bestätigten Dienste nicht überschritten werden darf. |
eTraceRfc1006 | Get,Set | -//- | E_TraceLevel.None | Konfiguriert die Prioritätsstufe der Protokollierung der Fehlermeldungen und Logmeldungen. | |
|
|
|
|
|
|
sCalling_S_Selector | STRING | Get,Set | Geerbt von FB_UlosiClientSettingsClass | ’00 01‘ | Calling-S-selector. |
sCalled_S_Selector | STRING | Get,Set | -//- | ’00 01‘ | Called-S-selector. |
nSessionRequirement | WORD | Get,Set | -//- | 2 | Session requirements. |
sCalling_P_Selector | STRING | Get,Set | -//- | ’00 00 00 01‘ | Calling-P-selector. |
sCalled_P_Selector | STRING | Get,Set | -//- | ’00 00 00 01‘ | Called-P-selector. |
nProtocol_Version | BYTE | Get,Set | -//- | 1 | Protocol version. |
sContext_Name | STRING | Get,Set | -//- | '1.0.9506.2.3' | Application context name (object identifier, dotted presentation), MMS. |
sCalled_AP_Title | STRING | Get,Set | -//- | '1.1.1.999.1' | Called-AP-title. |
nCalled_AE_Qualifier | UDINT | Get,Set | -//- | 12 | Called-AE-qualifier. |
nCalled_AP_InvID | UDINT | Get,Set | -//- | 0 | Called-AP-invocation-identifier. |
nCalled_AE_InvID | UDINT | Get,Set | -//- | 0 | Called-AE-invocation-identifier. |
sCalling_AP_Title | STRING | Get,Set | -//- | '1.1.1.999' | Calling-AP-title. |
nCalling_AE_Qualifier | UDINT | Get,Set | -//- | 12 | Calling-AE-qualifier. |
nCalling_AP_InvID | UDINT | Get,Set | -//- | 0 | Calling-AP-invocation-identifier. |
nCalling_AE_InvID | UDINT | Get,Set | -//- | 0 | Calling-AE-invocation-identifier. |
nRequirements | BYTE | Get,Set | -//- | 0 | Requirements (1 == authentication). |
sMechanism_Name | STRING | Get,Set | -//- | '2.2.3.1' | Authentication mechanism name. |
sAuthent_Value | STRING | Get,Set | -//- | ‘‘ | Authentication value (password). |
tUlosiTimeout | TIME | Get,Set | -//- | T#20s | Maximale Zeit, die bei der Ausführung der bestätigten Dienste nicht überschritten werden darf. |
eTraceUlosi | Get,Set | -//- | E_TraceLevel.None | Konfiguriert die Prioritätsstufe der Protokollierung der Fehlermeldungen und Logmeldungen. | |
|
|
|
|
|
|
nLocalDetail | Get | 65000 | MMS Initiate-RequestPDU-Parameter: localDetailCalling. | ||
Set | Local | ||||
nMaxServOutCalling | Get | 10 | MMS Initiate-RequestPDU-Parameter: proposedMaxServOutstandingCalling | ||
Set | Local | ||||
nMaxServOutCalled | Get | 10 | MMS Initiate-RequestPDU-Parameter: proposedMaxServOutstandingCalled. | ||
Set | Local | ||||
nNestingLevel | Get | 5 | MMS Initiate-RequestPDU-Parameter: proposedDataStructureNestingLevel. | ||
Set | Local | ||||
nMmsVersionNumber | Get | 16#0001 | MMS initRequestDetail-Parameter: proposedVersionNumber. | ||
Set | Local | ||||
ipParameters | Get | - | Schnittstellenzeiger vom Objekt zur Konfiguration der MMS initRequestDetail-Parameter: proposedParameterCBB. | ||
Set | Local | ||||
ipServices | Get | - | Schnittstellenzeiger vom Objekt zur Konfiguration der MMS initRequestDetail-Parameter: servicesSupportedCalling. | ||
Set | Local | ||||
ipExtendedServices | Get | - | Schnittstellenzeiger vom Objekt zur Konfiguration der MMS initRequestDetail-Parameter: additionalSupportedCalling. | ||
Set | Local | ||||
ipExtendedParameters | Get | - | Schnittstellenzeiger vom Objekt zur Konfiguration der MMS initRequestDetail-Parameter: additionalCbbSupportedCalling. | ||
Set | Local | ||||
sProvilegeClassIdentity | Get | ‘‘ | MMS-initRequestDetail-Parameter: privilegeClassIdentityCalled. | ||
Set | Local | ||||
tMmsTimeout | TIME | Get | T#25s | Maximale Zeit, die bei der Ausführung der bestätigten Dienste nicht überschritten werden darf. | |
Set | Local | ||||
eTraceMms | Get | E_TraceLevel.None | Konfiguriert die Prioritätsstufe der Protokollierung der Fehlermeldungen und Logmeldungen. | ||
Set | Local |
